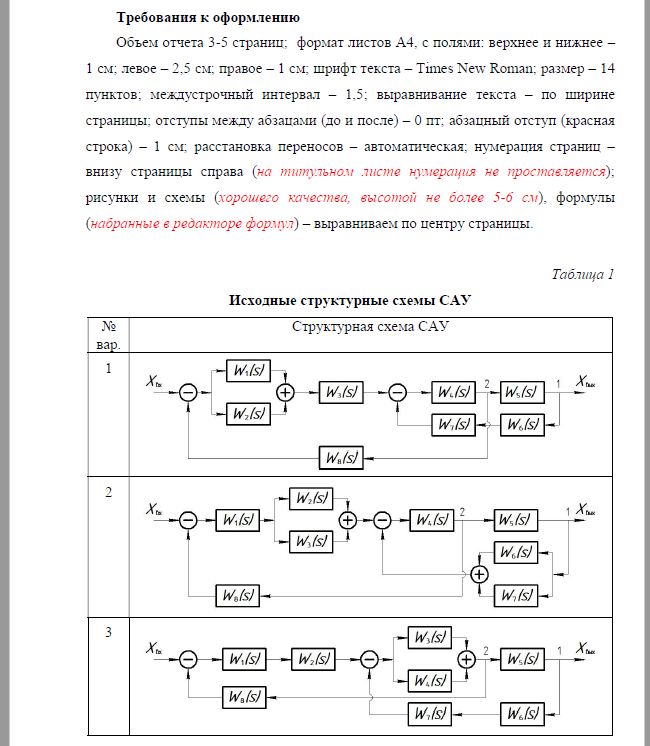

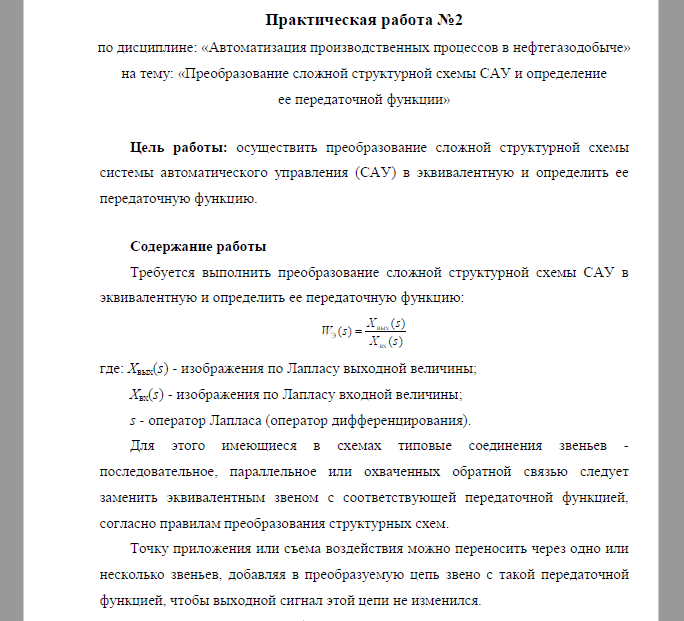

ИжГТУ; Преобразование сложной структурной схемы САУ и определение ее передаточной функции Цель работы: осуществить преобразование сложной структурной схемы системы автоматического управления (САУ) в эквивалентную и определить ее передаточную функцию. Содержание работы Требуется выполнить преобразование сложной структурной схемы САУ в эквивалентную и определить ее передаточную функцию: где: Xвых(s) - изображения по Лапласу выходной величины; Xвх(s) - изображения по Лапласу входной величины; s - оператор Лапласа (оператор дифференцирования). Для этого имеющиеся в схемах типовые соединения звеньев - последовательное, параллельное или охваченных обратной связью следует заменить эквивалентным звеном с соответствующей передаточной функцией, согласно правилам преобразования структурных схем.

Точку приложения или съема воздействия можно переносить через одно или несколько звеньев, добавляя в преобразуемую цепь звено с такой передаточной функцией, чтобы выходной сигнал этой цепи не изменился. Автоматизация производственных процессов в нефтегазодобыче; Основы автоматизации технологических процессов; Автоматизация нефтегазового оборудования; .
