2.5. Значение безразмерного коэффициента F принимается:
а) для газообразных вредных веществ и мелкодисперсных аэрозолей (пыли, золы и т. п., скорость упорядоченного оседания которых практически равна нулю) - 1;
б) для мелкодисперсных аэрозолей (кроме указанных в п. 2.5а) при среднем эксплуатационном коэффициенте очистки выбросов не менее 90 % - 2; от 75 до 90 % - 2,5; менее 75 % и при отсутствии очистки - 3.
Примечания.
1. При наличии данных о распределении на выбросе частиц аэрозолей по размерам определяются диаметр dg, так что масса всех частиц диаметром больше dg составляет 5 % общей массы частиц, и соответствующая dg скорость оседания vg (м/с). Значение коэффициента F устанавливается в зависимости от безразмерного отношения vg/uм, где им - опасная скорость ветра (см. п. 2.9). При этом F = 1 в случае vg/uм 0,015 и F = 1,5 в случае 0,015 < vg/uм 0,030. Для остальных значении vg/uм коэффициент F устанавливается согласно п. 2.56.
2. Вне зависимости от эффективности очистки значение коэффициента F принимается равным 3 при расчетах концентрации пыли в атмосферном воздухе для производств, в которые содержание водяного пара в выбросах достаточно для того, чтобы в течение всего года наблюдалась его интенсивная конденсация сразу же после выхода в атмосферу, а также коагуляция влажных пылевых частиц (например, при производстве глинозема мокрым способом).
2.6. Значения коэффициентов m и n определяются в зависимости от параметров f, vм, и fe.
Коэффициент n определяется в зависимости от f по рис. 2.1 или по формулам:

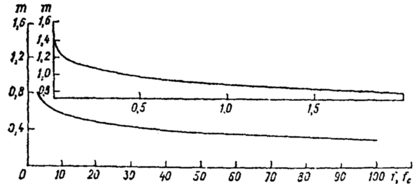

Рис. 2.1.
Рис. 2.2.
Для fc < f < 100 значение коэффициента т вычисляется при f = fe.
Коэффициент n при f < 100 определяется в зависимости от vм по рис. 2.2 или формулам
n = 1 при vм 2; (2.8а)
n = 4,4vм при vм< 0,5. (2.8в)
При f 100 или Т 0 коэффициент n вычисляется по п. 2.7.
2.7. Для f 100 (или Т 0) и (холодные выбросы) при расчете cм вместо формулы (2.1) используется формула
где
причем n определяется по формулам (2.8а) - (2.8в) при .
Аналогично при f < 100 и vм < 0,5 или f 100 и (случаи предельно малых опасных скоростей ветра) расчет cм вместо (2.1) производится по формуле
где
Примечание.
Формулы (2.9), (2.11) являются частными случаями общей формулы (2.1).
2.8. Расстояние xм (м) от источника выбросов, на котором приземная концентрация с (мг/м3) при неблагоприятных метеорологических условиях достигает максимального значения см, определяется по формуле
где безразмерный коэффициент d при f < 100 находится по формулам:
При f > 100 или T 0 значение d находится по формулам:
2.9. Значение опасной скорости uм (м/с) на уровне флюгера (обычно 10 м от уровня земли), при которой достигается наибольшее значение приземной концентрации вредных веществ см, в случае f < 100 определяется по формулам:
При f >100 или T 0 значение uм вычисляется по формулам:

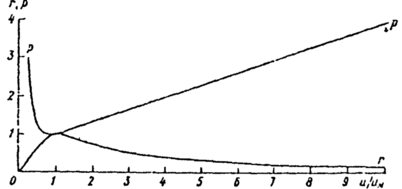

Рис. 2.3.
2.10. Максимальное значение приземной концентрации вредного вещества сми (мг/м3) при неблагоприятных метеорологических условиях и скорости ветра u (м/с), отличающейся от опасной скорости ветра uм (м/с), определяется по формуле
сми = r cм, (2.18)
где r - безразмерная величина, определяемая в зависимости от отношения u/uм по рис. 2.3 или по формулам:
Примечание.
При проведении расчетов не используются значения скорости ветра u < 0,5 м/с, а также скорости ветра u > u*, где u* - значение скорости ветра, превышаемое в данной местности в среднем многолетнем режиме в 5 % случаев. Это значение запрашивается в УГКС Госкомгидромета, на территории которого располагается предприятие, или определяется по климатическому справочнику.
2.11. Расстояние от источника выброса xми (м), на котором при скорости ветра u и неблагоприятных метеорологических условиях приземная концентрация вредных веществ достигает максимального значения сми (мг/м3), определяется по формуле:
хми = p xм, (2.20)
где р - безразмерный коэффициент, определяемый в зависимости от отношения u/uм по рис. 2.3 или по формулам:
2.12. При опасной скорости ветра uм приземная концентрация вредных веществ с (мг/м3) в атмосфере по оси факела выброса на различных расстояниях х (м) от источника выброса определяется по формуле
с = s1 cм, (2.22)

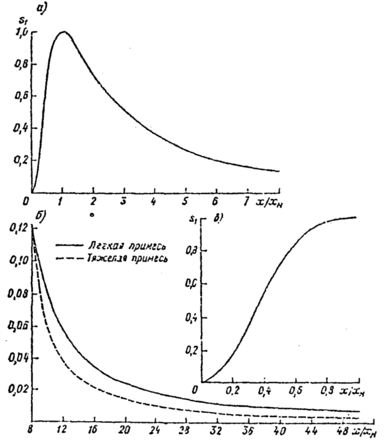

где s1 - безразмерный коэффициент, определяемый в зависимости от отношения x/xм и коэффициента F по рис. 2.4 или по формулам:

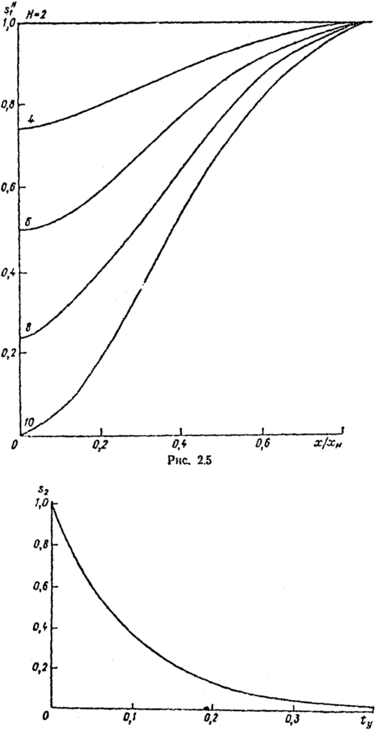

Для низких и наземных источников (высотой Н не более 10 м) при значениях х/хм < 1 величина s1 в (2.22) заменяется на величину , определяемую в зависимости от х/хм и Н по рис. 2.5 или по формуле
Примечание.
Аналогично определяется значение концентрации вредных веществ на различных расстояниях по оси факела при других значениях скоростей ветра u и неблагоприятных метеорологических условиях. По формулам (2.18), (2.20) определяются значения величин cми,. и xми. В зависимости от отношения х/хми определяется значение s1 по рис. 2.4, 2.5 или по формулам (2.23), (2.24). Искомое значение концентрации вредного вещества определяется путем умножения cми на s1.
2.13. Значение приземной концентрации вредных веществ в атмосфере сy (мг/м3) на расстоянии у (м) по перпендикуляру к оси факела выброса определяется по формуле
сy = s2 c. (2.25)
Рис. 2.4.
где s2 - безразмерный коэффициент, определяемый в зависимости от скорости ветра и (м/с) и отношения у/х по значению аргумента ty:
по рис. 2.6 или по формуле
Рис. 2.6.
2.14. Максимальная концентрация cмx (мг/м3), достигающаяся на расстоянии x от источника выброса из оси факела при скорости ветра uмx, определяется по формуле
где безразмерный коэффициент находится в зависимости от отношения х/хм по рис. 2.7 или по формулам:
Скорость ветра uмx при этом рассчитывается по формуле
uмx = f1 uм, (2.30)
где безразмерный коэффициент f1 определяется в зависимости от отношения x/xм по рис. 2.8 или по формулам:
f1 = 1 при x/xм 1; (2.31а)
f1 = 0,25 при 8 < x/xм < 80; (2.31в)
f1 = 1,0 при x/xм 80. (2.31г)
Примечание.
Если рассчитанная по формуле (2.30) скорость ветра uмx < 0,5 м/с или uмx > u* (см. п. 2.10), то величина смx определяйся как максимальное значение из концентраций на расстоянии x, рассчитанных при трех скоростях ветра: 0,5 м/с, uм, u*; соответствующая cмx скорость ветра принимается за uмx.
2.15. Расчеты распределения концентрации сz (мг/м3) на разных высотах z (м) над подстилающей поверхностью при x < xмu производятся по формуле

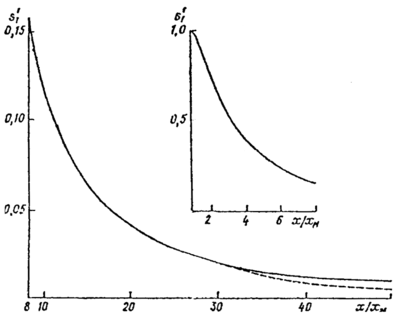

Рис. 2.7.
Значения см, r и s2 вычисляются согласно п. 2.1, 2.7, 2.10 и 2.13, а коэффициент sz определяется в зависимости от параметров b1 и b2 по рис. 2.9 или по формулам:
Здесь
b1 = x/xмu ; (2.34)
При fe f < 100 коэффициент d2 вычисляется по формуле (2.36а) при f = fe ; при vм < 0,5 или соответственно в (2.36а) и (2.36б) принимается vм = 0,5 или
.

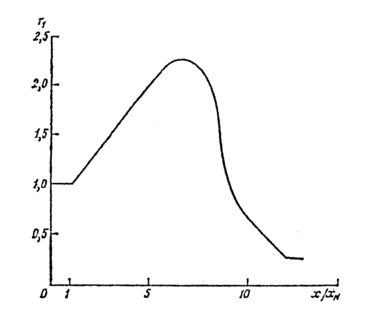

Рис. 2.8.

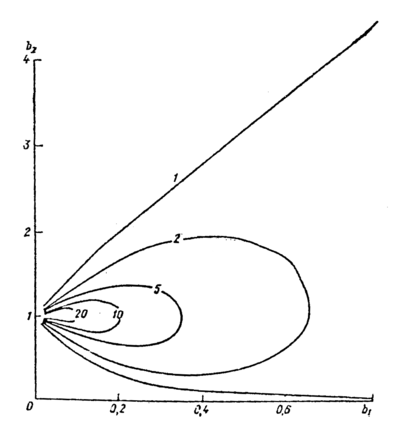

Рис. 2.9.
Опасная скорость ветра имz (м/с) на уровне флюгера, при которой на высоте z достигается максимальная концентрация, определяется по формуле
Рис. 2.10.
Коэффициент l1 определяется в зависимости от x/xм по рис. 2.10.
2.16. Расчеты загрязнения атмосферы при выбросах газовоздушной смеси из источника с прямоугольным устьем (шахты) производятся по приведенным выше формулам при средней скорости 0 и значениях D = D0 (м) и V1 = V? (м3/с).
Средняя скорость выхода в атмосферу газовоздушной смеси 0 (м/с) определяется по формуле
где L (м) - длина устья; b (м) - ширина устья.
Эффективный диаметр устья Dэ (м) определяется по формуле
Эффективный расход выходящей в атмосферу в единицу времени газовоздушной смеси V1э (м3/с) определяется по формуле
Примечание.
Для источников с квадратным устьем (L = b) эффективный диаметр Dэ равняется длине стороны квадрата. В остальном расчет рассеивания вредных веществ производится как для выбросов из источника с круглым устьем.
2.17. Решение обратных задач1 по определению мощности выброса М и высоты H, соответствующих заданному уровню максимальной приземной концентрации см при прочих фиксированных параметрах выброса, наводится следующим образом.
Мощность выброса М (г/с), соответствующая заданному значению максимальной концентрации см (мг/м3), определяется по формуле
