Сопротивление повторного заземлителя (rп) устанавливается кнопками, расположенными вблизи обозначения rп. Сопротивление заземлителя корпуса 2 (rз) устанавливается кнопками расположенными вблизи обозначения rз.
Сопротивление контакта (rк) устанавливается кнопками, расположенными вблизи клеммы Г14; при отжатых кнопках rк = 0. Сопротивление в месте замыкания фазы на землю (r зм) устанавливается кнопками, расположенными вблизи обозначения rзм; при отжатых кнопках rзм =0.
-
. Измерение характеристик.
Токи измеряются цифровым амперметром, подключаемым проводами к соответствующим клеммам.
-
Ток короткого замыкания (Ik) на зануленный корпус 2 - клеммы Г12- Г13.
-
Ток, протекающий через повторный заземлитель (Iз) - клеммы Г18-Г19.
-
Ток замыкания фазы на землю (Iзм) - клеммы Г4, Г3 или Г22 - Г23.
Напряжение относительно земли измеряется цифровым вольтметром, подключаемым проводами к клемме земля и клеммам корпуса или сети.
-
Напряжение нейтрали относительно земли (U0) - клеммы
Г8-Г1.

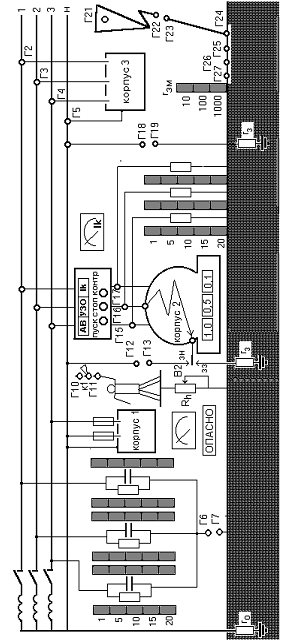

| Рис. 13 Схема лабораторной установки. |
-
Напряжение на корпусе 1 - клеммы Г8-Г9.
-
Напряжение на корпусе 2 - клеммы Г8-Г14.
-
Напряжение на корпусе 3 - клеммы Г8-Г20.
-
Фазные напряжения - клеммы Г8-Г2, Г3, Г4.
-
Напряжение на нулевом проводнике - клеммы Г8-Г5
Время срабатывания автоматического выключателя измеряется электрическим секундомером постоянно включенным в схему.
3.4. Переключения в схеме
-
Включение стенда - тумблер В0.
-
Заземление нейтрали - тумблер В1.
-
Включение электроустановки 2:
1) нажать клавишу АВ ( автоматический выключатель),
-
нажать кнопку “СТОП”.
-
нажать кнопку “ПУСК”.
4. Корпус 2 занулен - тумблер В2 - вверх.
-
Корпус 2 заземлен - тумблер В2 вниз.
-
Корпус 2 отсоединен от зануляющих и заземляющих проводников - тумблер В2 в среднее положение.
-
Короткое замыкание на корпус 2 - кнопка К2.
-
Подключение повторного заземлителя - тумблер В3.
-
Замыкание фазы на землю- соединить перемычкой или амперметром одну из клемм Г2, Г3 или Г4 с клеммой Г23.
4. Порядок проведения работы
I.Измерение характеристик сети с глухозаземленной нейтралью и зануленными корпусами электроустановок в зависимости от сопротивления повторного заземлителя.
1.Подготовить табл.1 для записи результатов измерений.
Таблица 1
N | rП,Ом | Iк,А | Iз, А | U0,В | U1, В | U2, В | U3, В | tзащ, мс | Uдоп, В | Перечень опасных для прикосновения корпусов |
| 7 | 4 | |||||||||
| 6 | 10 | |||||||||
| 3 | 100 | |||||||||
| 4 | |
При выполнении данной части работы r0 = 4 Ом, r к = 0. Значение rп равное соответствует отключенному от нулевого проводника повторному заземлению.
-
Соединить корпус 2 с нулевым проводником.
-
Подключить повторный заземлитель к нулевому проводнику.
-
Подготовить вольтметр к измерениям, подключив одну из его клемм к “земле”.
-
Подключить соединительные провода амперметра к рассечке нулевого проводника, идущего к зануленному корпусу 2.
-
Включить стенд.
-
Подключить электроустановку 2 к сети (п. 3.4).
-
Замкнуть фазу 2 на корпус электроустановки 2.
-
Провести измерения в соответствии с таблицей 1.
-
Для измерения тока Iз включить амперметр в цепь повторного заземлителя, зашунтировав цепь зануления корпуса 2.
II. Измерение характеристик сети с зануленными корпусами электроустановок в зависимости от сопротивления контакта в месте подключения нулевого проводника к корпусу.
1.Подготовить таблицу для записи результатов измерений.
Таблица 2
| N | rк, Ом | Iк, А | U0, В | U1, В | U2, В | U3, В | tзащ, мс | Uдоп, В | Перечень опасных для прикоснове-ния корпусов |
| 1 | 0 | ||||||||
| 2 | 0,1 | ||||||||
| 3 | 0,5 | ||||||||
| 4 | 1,0 | ||||||||
| 5 | |
При выполнении данной части работы r0 = 4 Ом, Значение rк равное соответствует отключенному от нулевого проводника корпусу 2.
-
Установить значение сопротивления повторного заземлителя в зависимости от номера бригады
| N бригады | 1 | 2 | 3 | 4 | 5 | 6 |
| rп, Ом | | 100 | 10 | 4 | | 100 |
3. Следуя пунктам 1-9 части 1 , провести измерения в соответствии с Табл. 2.
III. Измерение характеристик сети с заземленным корпусом электроустановки.
-
Подготовить таблицу 3 для записи результатов.
Таблица 3.
| N | rз, Ом | U0, В | U1, В | U2, В | U3, В | tзащ, мс | Uдоп, В | Перечень опасных для прикосновения корпусов |
| 1 | 4 | |||||||
| 2 | 10 | |||||||
| 3 | 100 | |||||||
| 4 | |
При выполнении данной части работы r0 = 4 Ом, повторный заземлитель отключен. Значение rз равное соответствует отключенному от заземлителя корпусу 2.
-
Подключить корпус 2 к заземлителю
-
Следуя пунктом 1-9 части 1, провести измерения в соответствии с табл. 3.
5. Содержание отчета
По части 1 отчет должен содержать:
1.Рисунки принципиальной и эквивалентной схем.
2.Графики распределения напряжения вдоль нулевого проводника при различных значениях rп .
3.Расчет напряжения на корпусе 2 при следующих значениях параметров:
| Бригады N | 1,3,5 | 2,4,6 | ||||
| Задания N | 1 | 2 | 3 | 4 | 5 | 6 |
| rп/ r0 | 1 | 2 | 1 | 2 | 1 | 2 |
| rп, Ом | 4 | 10 | 100 | 4 | 10 | 100 |
-
Выводы об опасности прикосновения к корпусам электрооборудования и роли повторного заземления нулевого проводника.
По части 2 отчет должен содержать:
1. Рисунки принципиальной и эквивалентной схем.
2. Графики распределения напряжения вдоль нулевого проводника при различных значениях rк.
3. График зависимости тока короткого замыкания и времени срабатывания автоматической защиты от сопротивления контакта.
4. График зависимости напряжения на корпусе 2 от сопротивления контакта.
5. Расчет тока короткого замыкания и напряжения на корпусе 2 при rп =.
| Бригада | 1, 3, 5 | 2, 4, 6 | ||||
| Задание | 1 | 2 | 3 | 4 | 5 | 6 |
| rк, Ом | 0,1 | 0,5 | 1,0 | 0,1 | 0,5 | 1,0 |
| rн, Ом | 0,1 | 0,1 | 0,5 | 1,0 | 0,5 | 0,1 |
| rф, Ом | 0,05 | 0,1 | 0,5 | 0,5 | 0,5 | 0,1 |
-
Выводы об опасности прикосновения к корпусам электроустановок и влиянии сопротивления контакта.
По части 3 отчет должен содержать:
1.Рисунки принципиальной и эквивалентной схем.
-
График распределения напряжения вдоль нулевого проводника при различных значениях rз.
-
Графики зависимостей напряжения на корпусе 2 и напряжения на нулевом проводнике от сопротивления rз.
-
Расчет тока замыкания на землю и напряжения на корпусе 2 при rп=
| Бригада | 1, 3, 5 | 2, 4, 6 | ||||
| Задание N | 1 | 2 | 3 | 4 | 5 | 6 |
| rз, Ом | 4 | 10 | 100 | 6 | 8 | 50 |
5. Выводы об опасности прикосновения к корпусам электроустановок. Сравнительный анализ эффективности зануления и заземления.
Контрольные вопросы
1. Объясните принцип защитного действия зануления и укажите область его применения.
2. В чем проявляется защитное действие повторного заземления нулевого защитного проводника при нормальном режиме работы сети?
3. Как распределяется напряжение по длине нулевого защитного проводника при замыкании фазного проводника на зануленный корпус электроустановки?
4. От каких величин зависит значение тока короткого замыкания в схеме зануления при замыкания фазного провода на корпус электроустановки?
5. Под каким напряжением относительно земли оказывается зануленный корпус электроустановки при замыкании на него фазного проводника в системе зануления без повторного заземления нулевого защитного проводника.
