б) распределение напряжения по нулевому проводнику.

Если нулевой проводник оборван (рис. 8, а), т. е. (r_н = ), то напряжение на поврежденном корпусе будет ниже фазного

U _{корп з} = U_{ф ,} (9)

но корпуса подключенные до места обрыва (рис 8, б) в этом случае окажутся под напряжением

U₀ = U_{корп 1} = U_{корп 2} = U_ф . (10)

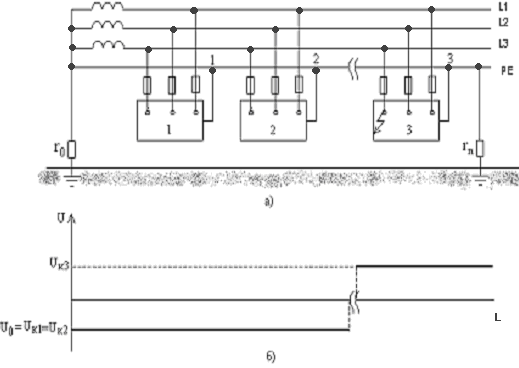

Рис. 8 Короткое замыкание фазы 3 на корпус электроустановки 3 с оборванным нулевым проводником:

а) принципиальная схема;

б) распределение напряжения по нулевому проводнику до и после места обрыва.

Следует отметить, что имеющее место в этом случае замыкание на заземленный через повторный заземлитель корпус 3, приведет к протеканию в фазном проводнике тока I_з , значительно меньшего, чем ток короткого замыкания. Поэтому максимальная токовая защита не сработает и корпуса электроустановок будут находиться под напряжением.

При наличии всех элементов цепи зануления (нулевого проводника и повторного заземлителя) распределение напряжения вдоль нулевого проводника имеет вид прямой между двумя точками с координатами, соответствующими напряжению на поврежденном корпусе (7) и напряжению на нулевой точке относительно земли (рис. 9):

(11)

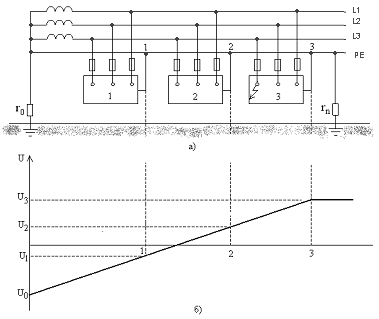

Рис. 9 Короткое замыкание фазы 3 на зануленный корпус электроустановки 3:

а) принципиальная схема;

б) распределение напряжения по нулевому проводнику.

Сдвиг графика (рис. 9, б) относительно нуля обусловлен направлением обхода контура 2 при определении напряжений на элементах эквивалентной схемы (рис. 6).

Практическое применение зануления базируется на выполнении ряда требований к электрической сети. Так номинальные сечения нулевых защитных проводников (S_н) выбирается в зависимости от сечения фазных проводников.(S_ф).

При использовании для электропитания однофазных потребителей, нулевого проводника одновременно и в качестве рабочего и в качестве защитного проводников: S_н = S_ф и z_н = z_ф. При монтаже и эксплуатации оборудования необходимо следить, чтобы переходное сопротивление контакта (r_к) в месте подключения нулевого проводника к корпусу электроустановки (рис. 10) не превышало 0,05 Ом.

Рис. 10 Сопротивление контакта (r_к) в месте подключения нулевого проводника к корпусу электроустановки:

а) принципиальная схема;

б) эквивалентная схема.

Рассмотрим как влияет на характеристики зануления изменение сопротивления контакта. Для простоты проведем анализ схемы без повторного заземления (рис. 11).

Напряжение на корпусе в этом случае будет равно напряжению т. В относительно земли (рис. 11, б), то есть

U_В = I_к ( r_н + r_к ). (12)

Т ок короткого замыкания в этом случае уменьшится до величины

I_к = , (13)

а напряжение на корпусе возрастет до величины

(14)

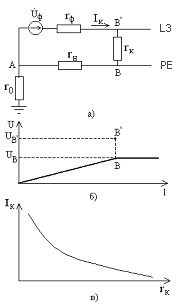

Рис. 11 Влияние сопротивления контакта в месте подключения нулевого проводника к корпусу электроустановки:

а) эквивалентная схема цепи зануления;

б) распределение напряжения по нулевому проводнику (Uв – напряжение на корпусе электроустановки);

в) зависимость тока короткого замыкания от сопротивления контакта.

Если r_к будет превышать 0,05 Ом, то есть будет сравнимо или больше сопротивлений нулевого и фазного проводников, которые имеют значения 0,01 - 0,1 Ом, то автоматическая защита может не сработать и корпус электроустановки будет находиться под напряжением U_В’ (рис. 11, б).

Максимальная токовая защита может также не сработать, если вместо зануления корпуса электроустановки использовать его заземление (система ТТ, рис. 12).

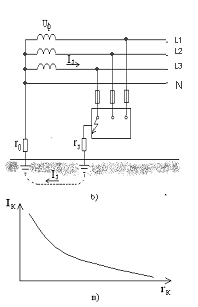

Рис. 12 Короткое замыкание фазы 3 на заземленный корпус.

Ток, протекающий по контуру “заземлитель корпуса - заземлитель нейтрали- обмотка трансформатора- замкнувшийся фазный проводник” и равный (при допущении r_тр << r₀ + r_з , r_ф << r _{0 +} r_з)

(15)

будет намного меньше тока короткого замыкания. Напряжение на корпусе электроустановки будет зависеть от соотношения между r₀ и r_з. При увеличении, например, r_з напряжение на корпусе будет возрастать. Ввиду указанных недостатков заземление как единственная мера защиты (без защитного автоматического отключения сети) в сетях с глухозаземленной нейтралью до 1000 В не применяется.

В сетях ТТ электробезопасность обеспечивается использованием устройств защитного отключения (УЗО) на дифференциальном токе.

1 Рецепторы - клетки организма, преобразующие внешнюю информацию (в нашем случае о температуре) в нервные импульсы для передачи в обрабатывающий центр мозга гипоталамус. Эффекторные клетки - исполнительные клетки, вырабатывающие ту или иную реакцию организма в зависимости от поступающих управляющих импульсов от гипоталамуса, например увеличение потовыделения.

2¹ условно ее можно назвать информационной системой

3² скорее исполнительная система, так как контролирует образование гормонов, секреций (например, потовыделение), состав крови и т.п. В обоих системах заложена информационная основа в виде молекул ДНК.

4 В технике радиосвязи диапазон СВЧ определен лишь для частот 3 - 30 ГГц, называемый см диапазоном

5 При нормировании плотности потока энергии используют единицы измерения 1мкВт/см² или мВт/см²; 1 Вт/м² =10² мкВт/см² = 10^-1 мВт/см².
