Московский Энергетический Институт

(технический университет)

Лабораторная работа №05

по курсу

Тепловые двигатели и нагнетатели

«ХАРАКТЕРИСТИКИ ВОДОВОЗДУШНОГО ЭЖЕКТОРА»

МОСКВА 2006

Целью работы: детальное ознакомление с особенностью процессов и методом расчета водовоздушных эжекторов, а также определение опытным путем характеристики эжектора в сравнение ее с теоретическое (рабочей) характеристикой.

Принцип работы: Водовоздушный эжектор служит для удаления воздуха из аппаратов, работающих под вакуумом при остаточном давлении в аппарате до 2 КПа (0,02 кг*с/с²) и ниже. Эти устройства применяются в энергетике при конденсаторах паровых турбин, в составе холодильных машин, в аппаратах химической промышленности и др.

Принцип работы водовоздушного эжектора основан на эффекте эжекции, создаваемой струей воды, вытекающей под давлением из насадки в камеру смещения. В камере струя воды захватывает воздух и сжав его а цилиндрической камере смешения или в плавно расширяющемся диффузоре, выбрасывает в атмосферу.

Описание опытной установки:

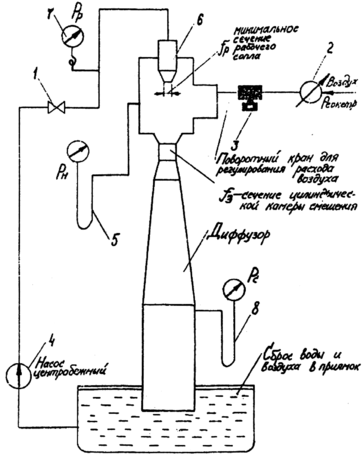

Принципиальная схема установка показана на рис.1. Рабочая вода после насоса 4 через вентиль 1 подается к рабочему соплу 6 эжектора.

Давление перед этим соплом устанавливается вентилем 1. Воздух всасывается эжектором из атмосферы через реометр 2, служащий для замера расхода воздуха. Реометр 2 представляет из себя прибор, имеющий поворотный диск с несколькими отверстиями разного диаметра. В зависимости от диаметра установленного отверстия (номер диафрагмы маркирует отверстие) и перепада водяного столба по шкале реометра можно определить расход воздуха через него по тарировочным кривым, имеющимся на стенде. Изменение расхода воздуха на эжектор производится поворотным краном 3.

Вакуум в приемной камере эжектора измеряется по мановакууметру 5. Давление рабочей воды замеряется по манометру 7. Температура рабочей воды намеряется по термопаре на центральном щите или по ртутному термометру. Давление или вакуум за диффузором p_c измеряется по мановакуухетру 8.

Обработка результатов испытаний:

1. Массовый расход через рабочее сопло,

где μ=0,93 fp=0,00126 м²

1. Массовый расход воздуха через эжектор,

где

1. Объемный расход воздуха

1. Массовый расход воздуха по теоретической характеристике эжектора

Характеристики

Тип файла документ
