Московский Энергетический Институт
(технический университет)
Кафедра ПТС
Лабораторная работа № 1
По курсу
ОСНОВЫ ТРАНСФОРМАЦИИ ТЕПЛА И ПРОЦЕССОВ ОХЛАЖДЕНИЯ
«ИСПЫТАНИЕ НЕПРЯМОТОЧНОГО
ПОРШНЕВОГО ДЕТАНДЕРА С ВНУТРЕННИМ
ПРИВОДОМ КЛАПАНОВ»
Группа: | |
Студент: | |
Бригада: | |
Преподаватель: | |
К работе допущен: | |
Дата выполнения: | |
Работу сделал: | |
Работу сдал: |
МОСКВА 2006
Назначение работы: В настоящей работе испытывается поршневой непрямо-точный детандер с внутренним приводом клапанов.
Целью работы является углубление знаний по разделу «Ожижение и замораживание газов». На основе проделанной работы осваивается пуск и остановка машины. Определяются характерные температуры, хо-лодопроизводительность, число оборотов, эффективность, степень отсечки и степень наполнения детандера.

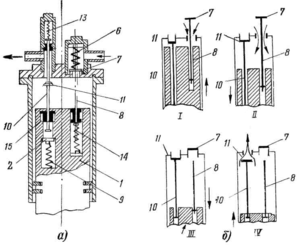

Рис. 1. Схема непрямоточного детандера: а—конструктивная схема цилиндра; б —схема фазового движения поршня: I, II фазы - впуск и наполнение, III - расширение, IV - выпуск |
На рис. 1, б показаны фазы движения поршня детандера с последовательными положениями толкателей и клапанов.
На рис. 2, а приведена теоретическая индикаторная диаграмма детандера в координатax p—V(S), снимаемая походу поршня.
На рис. 2, б показана реальная индикаторная диаграмма (осциллограмма), снятая по времени.
При движении поршня I вверх (рис. 1, б,.фаза I) впускной клапан 7 открывается с помощью подпружиненного толкателя 8, расположенного в поршне. При этом происходит впуск воздуха, сопровождаемый мгновенным повышением давления с р0 до рс (рис. 2, процесс 6—1). Затем при движении поршня / вниз происходит процесс наполнения цилиндра газом при давлении рс (фаза II, процесс 1—2). Пластица впускного клапана 7 в процессе наполнения находится в поднятом положении, так как пружина 6 клапана значительно мягче пружины 14 толкателя. Степень наполнения определяется величиной свободного хода толкателя 5.
Расширение воздуха происходит при закрытых клапанах 7 и 11 (фаза III, процесс.2—3). При приближении поршня

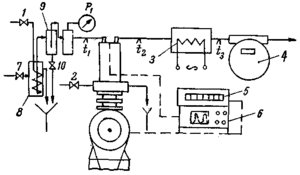

Рис. 3. Принципиальная схема установки:1 -вентиль подачи сжатого воздуха; 2, 7 -вентили подачи воды; 3 -подогреватель; 4 -расходомер; 5 -частотомер; 6 -осциллограф; 8 -концевой холодильник; 9 -сепаратор; 10 -Вентиль |
Величина обратного поджатая воздуха регулируется из-менением расстояния от втулки-упора 15 до подпружиненного упора 2.
Пружины 9 и 14 должны быть более жесткими, чем соответственно пружины 6 и 13.
Журнал испытаний
Начало ______ Конец ______
Наименование | Размер - ность | Пусковой | Рабочий | Среднее значение в рабочем жиме | ||
1 замер и т.д. через 30 с. | 2 замер | 1 замер и т.д. через 10 мин | 2 замер | |||
Время замера τ | мин | |||||
Давление на впуске P1 | кг/см2 | |||||
атм | ||||||
Давление на выпуске P2 | кг/см2 | |||||
атм | ||||||
Температура воздуха на впуске t1 | mV | |||||
°С | ||||||
Температура воздуха на выпуске t2 | mV | |||||
°С | ||||||
Температура воздуха после электропечи t3 | mV | |||||
°С | ||||||
Расход воздуха G | дел. | |||||
кг/ч | ||||||
Число оборотов детандера n | об/мин |
