Московский Энергетический Институт
(технический университет)
Лабораторная работа №4
по курсу
Метрология и теплотехнические измерения
«Испытание автоматических потенциометров »
| Группа: | ФП-05-04 |
| Студент: | |
| Преподаватель: | Лесничук А.Н. |
| К работе допущен: | |
| Дата выполнения: | |
| Работу сделал: | |
| Работу сдал: |
МОСКВА 2006
Цель работы – освоение компенсационного метода измерения напряжения постоянного тока и определение метрологических характеристик автоматических потенциометров.
Описание экспериментальной установки
Схема лабораторного стенда для испытания автоматического потенциометра включает:
-
Автоматический потенциометр КСП-4 (его схема приведена на рис. 1)
-
Образцовый милливольтметр
-
Источник питания приборов
-
5. Переключатели
6. Выключатель питания приборов
7. Прибор для измерения t0 – температура клемм КСП-4
8. Градуировочную таблицу термоэлектрического преобразователя
9. Автоматический потенциометр КСП-2
Переключатель 4 служит для подключения ИРН к схеме установки. Переключатель 5 предназначен для соединения ИРН с автоматическим потенциометром КСП-4 или КСП-2, Наличие на установке двух автоматических потенциометров позволяет студентам быстрее с ними познакомиться.

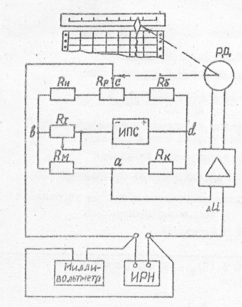

Рис. 1
ПРОТОКОЛ ИСПЫТАНИЯ АВТОМАТИЧЕСКОГО ПОТЕНЦИОМЕТРА
Тип ___________ № _____________ градуировка ________________ с пределами измерения
от _____________ до ____________°С, класс точности _______________________
Образцовый милливольтметр № ___________________
Замечания по внешнему осмотру ___________________________________
Таблица 1
Результаты определения положения указатели на начальной и конечной отметках шкалы при
t0 = _______ °С и Е(t0 ,0) = __________ мВ (п – прямой ход указателя, о – обратный ход указателя)
| Поверяемая отметка °С мВ | Показание образцового прибора U , мВ | Действительное значение входного сигнала Ед , мВ | Погрешность Δ , мВ | ||||
| t , °С | Е(t0 ,0),мВ | п | о | п | о | п | О |
Таблица 2
Результаты поверки потенциометра при t0 = _______ °С и Е(t0 ,0) = ________мВ
| Показание поверяемого прибора | Действительное значение входного сигнала Ед , мВ | Погрешность Δ , мВ | Вариация V , мВ | |||||||
| t , °С | Е(t0 ,0),мВ | п | о | п | о | п | о | п | о | |
Таблица 3
Определение порога чувствительности потенциометра
| Участок шкалы , % | Напряжение входного сигнала U , мВ | Порог чувствительности ΔU , мВ и δU , мВ | ||||||
| п | о | п | О | |||||
| А | U1 | U11 | U1 | U11 | ΔU | Δu | ΔU | δU |
| 25 | ||||||||
| 75 | ||||||||
