Московский Энергетический Институт.
(Технический Университет).
Кафедра ЭИ.
Лабораторная работа № 45
МОСТОВОЙ МЕТОД ИЗМЕРЕНИЯ НА ПОСТОЯННОМ ТОКЕ
Выполнил студент
группы А-15-:
.
Проверил преподаватель:
Останин Ю.Я.
-
Измерить мостом сопротивление образцовых резисторов типа Р-331 и Р-332 с номиналами 0,1; 1; 10; 100; 1000 и 10000 Ом, включая их по двухзажимной, а затем - по четырёхзажимной схемам при двух значениях напряжения источника питания. Рассчитать для полученных данных погрешности измерений, сведя их в таблицу и объяснить расхождение результатов.
Uп = 1,5 В
Тип | Номинал, Ом | Схема включения | |
| 2-х зажимная | 4-х зажимная | ||
Р-321 | 0,1 | 0,12 | 0,12 |
| Р-321 | 1 | 1,03 | 1,3 |
| Р-331 | 10 | 10,05 | 9,95 |
| Р-331 | 100 | 100,2 | 100,1 |
| Р-331 | 1000 | 1001,6 | 1001,1 |
| Р-331 | 10000 | 10031 | 10051 |
Расчет погрешностей:
R = RИЗМ - RНОМ
R = R/RHОМ
| ∆R_2заж | ∆R_4заж | δR_2заж | δR_4заж |
| 0,02 | 0,02 | 0,2 | 0,2 |
| 0,03 | 0,3 | 0,03 | 0,3 |
| 0,05 | 0,05 | 0,005 | 0,005 |
| 0,2 | 0,1 | 0,002 | 0,001 |
| 1,6 | 1,1 | 0,0016 | 0,0011 |
| 31 | 51 | 0,0031 | 0,0051 |
Uп = 9 В
Тип | Номинал, Ом | Сопротивление по схеме включения, Ом | |
| 2-х зажимная | 4-х зажимная | ||
Р-321 | 0,1 | 0,151 | 0,17 |
| Р-321 | 1 | 1,11 | 1,11 |
| Р-331 | 10 | 10,1 | 10,1 |
| Р-331 | 100 | 100,1 | 101,1 |
| Р-331 | 1000 | 1002,1 | 1005,1 |
| Р-331 | 10000 | 10091 | 10101 |
Расчет погрешностей:
R = RИЗМ - RНОМ
R = R/RHОМ
| ∆R_2заж | ∆R_4заж | δR_2заж | δR_4заж |
| 0,051 | 0,07 | 0,51 | 0,7 |
| 0,11 | 0,11 | 0,11 | 0,11 |
| 0,1 | 0,1 | 0,01 | 0,01 |
| 0,1 | 1,1 | 0,001 | 0,011 |
| 2,1 | 5,1 | 0,0021 | 0,0051 |
| 91 | 101 | 0,0091 | 0,0101 |
-
Определить сопротивление самого короткого и самого длинного соединительных проводов, сопротивление контактов и сравнить их значения с данными п.3.2. и п.3.4.
R1 = 0,11
R2 = 0,02
-
Оценить сопротивление изоляции коаксиального кабеля, входное сопротивление осциллографа и вольтметров.
Rкоокс. каб. 1 М
Rосц.Rкоокс. каб. 1 М
RV 1 М
-
Снять зависимости суммарного сопротивления для двух декад магазина сопротивлений Р-33 (по указанию преподавателя) от числа включённых безреактивных катушек, предварительно проверив их мультиметром Щ-4300. Построить зависимости сопротивления, абсолютной и относительной погрешностей от числа включенных резисторов декады.
Указание преподавателя: 10000 и 10 .

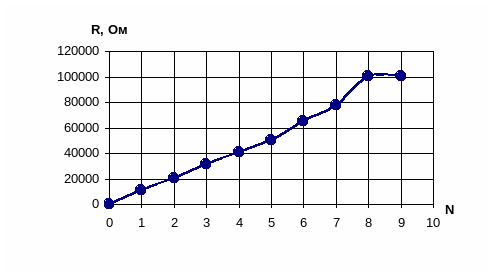

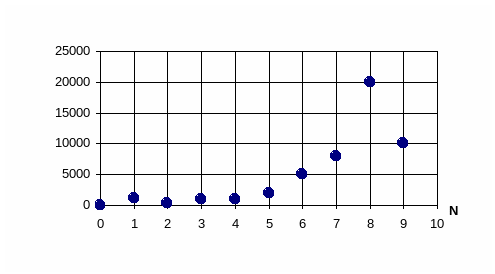

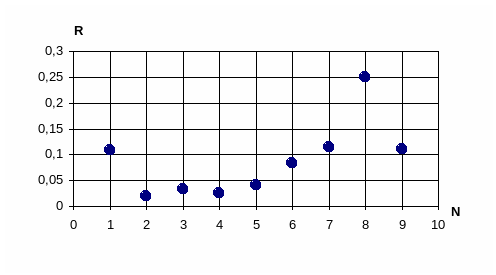

а) 10000
| N - число декад магазина сопротивлений Р33 | R – значение сопротивления, Ом0 | R - абсолютная погрешность, В | R - относит. погрешность, В |
| 0 | 0,51 | 0,51 | |
| 1 | 11080 | 1080 | 0,108 |
| 2 | 20400 | 400 | 0,02 |
| 3 | 31000 | 1000 | 0,033333 |
| 4 | 41000 | 1000 | 0,025 |
| 5 | 50000 | 2000 | 0,04 |
| 6 | 65000 | 5000 | 0,083333 |
| 7 | 78000 | 8000 | 0,114286 |
| 8 | 100000 | 20000 | 0,25 |
| 9 | 100000 | 10000 | 0,111111 |

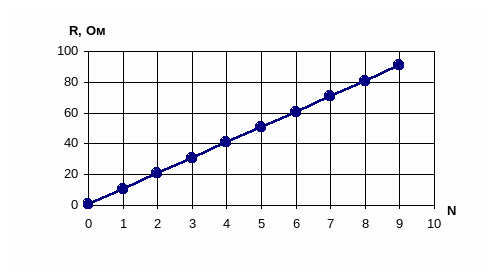

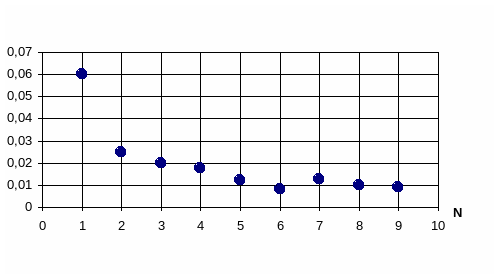

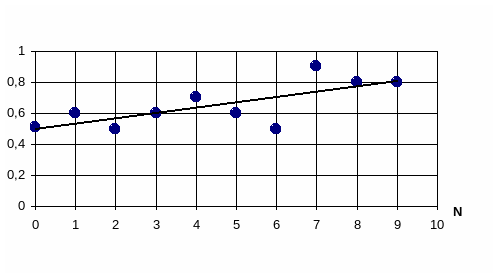

б) 10
| N - число декад магазина сопротивлений Р33 | R – значение сопротивления, Ом | R - абсолютная погрешность, В | R - относит. погрешность, В |
| 0 | 0,51 | 0,51 | |
| 1 | 10,6 | 0,6 | 0,06 |
| 2 | 20,5 | 0,5 | 0,025 |
| 3 | 30,6 | 0,6 | 0,02 |
| 4 | 40,7 | 0,7 | 0,0175 |
| 5 | 50,6 | 0,6 | 0,012 |
| 6 | 60,5 | 0,5 | 0,008333 |
| 7 | 70,9 | 0,9 | 0,012857 |
| 8 | 80,8 | 0,8 | 0,01 |
| 9 | 90,8 | 0,8 | 0,008889 |
-
Для двух образцовых резисторов Р-331 или Р-332 (по указанию преподавателя) снять зависимость показаний нуль-органа (гальванометра) моста от сопротивления включённого вместо них магазина резисторов Р-33. Эксперимент провести в режимах измерений "ГРУБО" и "ТОЧНО" при увеличении (вверх) и уменьшения (вниз) сопротивления. Найти погрешность нелинейности усреднённых зависимостей, подобрать аппроксимацию и оценить вариацию показаний.
Образец:
тип: Р331
номинал: 10000

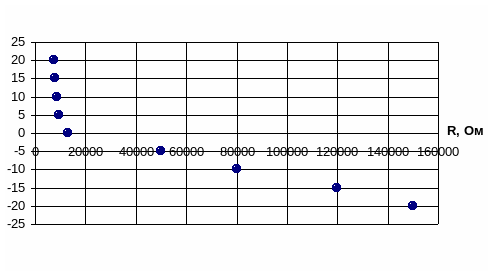

ТОЧНО
| Показания нуль-органа (гальванометра) | Сопротивления магазина резисторов Р-33, Ом |
| -20 | 150000 |
| -15 | 120000 |
| -10 | 80000 |
| -5 | 50000 |
| 0 | 13000 |
| 5 | 9400 |
| 10 | 8800 |
| 15 | 8100 |
| 20 | 7600 |

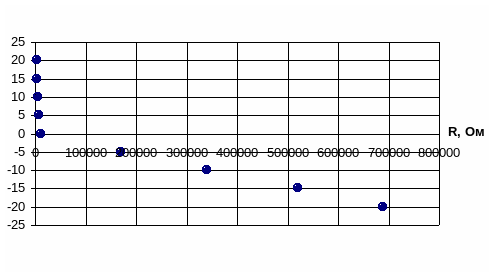

ГРУБО
| Показания нуль-органа (гальванометра) | Сопротивления магазина резисторов Р-33, Ом |
| -20 | 690000 |
| -15 | 520000 |
| -10 | 340000 |
| -5 | 170000 |
| 0 | 11000 |
| 5 | 8200 |
| 10 | 6500 |
| 15 | 4700 |
| 20 | 3300 |
7
