II. Обработку боковой части детали и полочки с отверстиями производим концевой фрезой d=80мм:

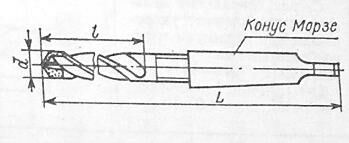

III-IV. Для обработки отверстий используем спиральные сверла с коническим хвостовиком - d=18мм; d=26мм:

1. Расчет режимов резания.

I. Обработка торцевой фрезой с пластинками из твёрдого сплава марки ВК6.

1). L р.х. = Lрез. + у + Lдоп. = 60+30+0=90 мм

мм

b- ширина фрезерования (мм)

D – диаметр фрезы (мм)

D = 60

t = 1 мм

Площадь фрезеруемых поверхностей:

мм

2) Подача на зуб

мм/зуб

3)

Т_м=90 мин.

4) а)

б)

в)

г)

(минутная подача)

5) мин.

6) мм/зуб

7) а) кВт

K₁=1.25 K₂=1 z_u=10

б)

II.Обработка концевой фрезой с пластинками из быстрорежущей стали.

Диаметр концевой фрезы 80 мм.

1) L р.х. = Lрез. + у + Lдоп. = 30+20+0=50 мм

мм

2) мм/зуб

3) =54 мин.

Т_м1=90 мин.

4) а)

б)

в)

г)

(минутная подача)

5) мин.

6) мм/зуб

7) а) кВт

Е=0,015

К₁=1

К₂=1

б)

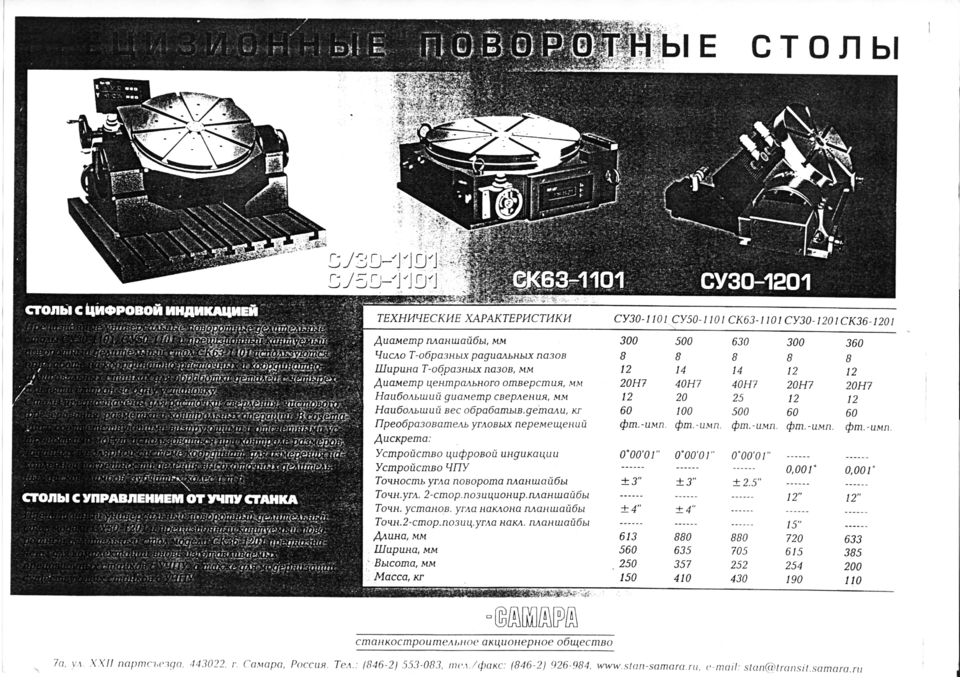

III. Поворот детали дополнительным поворотным столом и сверление сквозного отверстия диаметром 18 мм.

1. L р.х. = L _рез. + у = 60+10=70

2) S_о = 0,55 мм/об

3) Тр=Тм* =42,5 мин.

Тм=50 мин.

4) а)

б)

в)

5)

6) а) Ртабл.= 810кГ

б) Nтабл.=7,6 кВт

в) Nрез.≤1,2 Nдв. *η

7,6<22

IV. Сверление глухого отверстия диаметром 26 мм.

1) L р.х. = 10+9=19 мм

2) S_о = 0,55 мм/об

3) Тр=50 мин.

4) а)

б)

в)

5)

6) а) Ртабл.= 810кГ

б) Nтабл.=7,6 кВт

в) Nрез.≤1,2 Nдв. *η

7,6<22

8. Расчет шпинделя на жесткость и прочность.

Расчеты шпинделей металлорежущих станков производят на жесткость и прочность. С целью обеспечения заданной точности обработки конструктивные параметры шпинделя определяются и проверяются в основном из условий его достаточной жесткости.

Исходные данные для расчета:

1. расчетная частота вращения n=2500 об/мин

2. расчетная мощность N=2,4 кВт

3. суммарное усилие Q=810 кгс

4. сила резания, принятая по нормативам для наиболее тяжелых условий работы станка Pz=1,9 кН

Расчет шпинделя:

Перемещение шпинделя на конце и угол поворота его сечения в передней опоре могут быть определены по следующим формулам:

где

- модуль упругости материала шпинделя;

- момент инерции сечения шпинделя в передней опоре;

- условный изгибающий момент, учитывающий заземляющее действие передней опоры шпинделя.

Полученные значения удовлетворяют принятым нормативам:

9. Расчёт вариатора.

Расчёт вариатора приводится для n шпинделя = 2000 об/мин.

13,17

Список использованной литературы

1. Справочник технолога-машиностроителя. В 2-х т. Под ред А.Г. Косиловой и Р.К. Мещерякова. – М.: Машиностроение, 1985.

2. Каталог. Автоматические манипуляторы и робото – технические системы. Современные промышленные роботы. Под редакцией Ю.Г.Козырева и Я.А.Шифрина. http://grigr.volner.ru/ROBOTS

3. Курс лекций «Технологические основы автоматизации процессов и производств», Пини Б.Е.

1. Локтева Е.А. «Станки с программным управлением». М. Машиностроение

1. «Промышленные роботы в машиностроении». Альбом схем и чертежей. Под редакцией Ю.М. Соломенцева. М. Машиностроение 1987г.

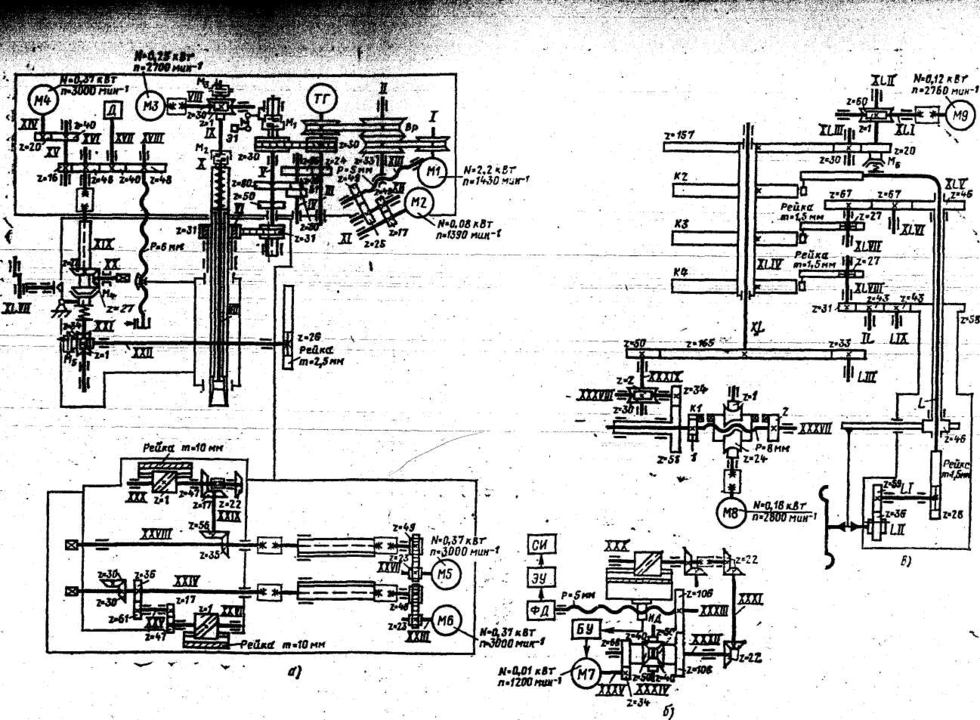

рис. 2 б

рис. 3
