Государственное образовательное учреждение

высшего профессионального образования

«Московский государственный технический университет имени Н.Э. Баумана»

(МГТУ им. Н.Э.Баумана)

________________________________________________________________________

Факультет

«Специальное машиностроение»

Домашнее задание по дисциплине

«Эффективность ГМ специального назначения»

Оценка подвижности ГМ по совокупности

внешних условий движения

Выполнила: Воронин А.В.

Группа: СМ9-111

Проверил: Бекетов С.А.

Москва, 2019 г.

Содержание

1. Исходные данные 3

2. Построение функции быстроходности ГМ по 4

тяговым возможностям ФsТ(V) 4

3. Построение функции быстроходности ГМ по 5

прямым ограничениям Фs0(V) 5

4. Построение общей функции быстроходности ГМ 6

с учетом всех ограничений Фs(V) 6

5. Построение функции распределения условного коэффициента 7

сопротивления Fs(fy) 7

7. Список используемой литературы 8

1. Исходные данные

Варианты заданий представлены в таблице 1.

Табл. 1

№ пп	Характеристики ГМ			Характеристики ДГУ (табл.4,6,7)
	Тяговая характеристика (табл. 2)	Удельные потери в ГД (табл. 3)	Скоростная характеристика (табл. 5)
3	3	1	3	1

Тяговая характеристика на ведущих колесах

Табл. 2

Удельные потери в ходовой части

Табл. 3

Вариант	Скорость V, км/ч	0	10	20	30	40	50	60	70
1	Уд. Потери в х.ч. fхч 10-2	1,1	1,3	1,6	2,1	2,7	3,5	4,6	6,0

Функция распределения коэффициента сопротивления движению Fs(fc)

Табл. 4

Вариант	fc	-0,12	-0,08	-0,04	0	0,04	0,08	0,12	0,16	0,2	0,28
1	Fs(fc)	0	0	0,04	0,2	0,5	0,77	0,92	0,97	1,0	1,0

Скоростная характеристика системы подрессоривания

Табл. 5

Вариант	Скорость V, км/ч	8	10	12	14	16	20	25	30
3	Высоты неровностей h, м	-	0,26	0,21	0,19	0,17	0,16	0,15	0,15

Функция распределения высот неровностей местности Fs(h)

Табл. 6

Вариант	h, м	0	0,04	0,08	0,12	0,16	0,20	0,24	0,28	0,32
1	Fs(h)	0	0,35	0,65	0,85	0,93	0,99	1,0	1,0	1,0

Функция быстроходности ГМ по заносу Фsз(V)

Табл. 7

Вариант	Скорость V, км/ч	0	15	30	45	60	75
1	Фsз(V)	1,0	1,0	0,96	0,83	0,66	0,45

2. Построение функции быстроходности ГМ по

тяговым возможностям ФsТ(V)

На рисунке 1 представлена тяговая характеристика ГМ на грунте:

1. – Тяговая характеристика ГМ на ведущих колесах (таблица 1)

2. – Зависимость удельных потерь в ходовой части от скорости движения ГМ

3. – Тяговая характеристика на грунте

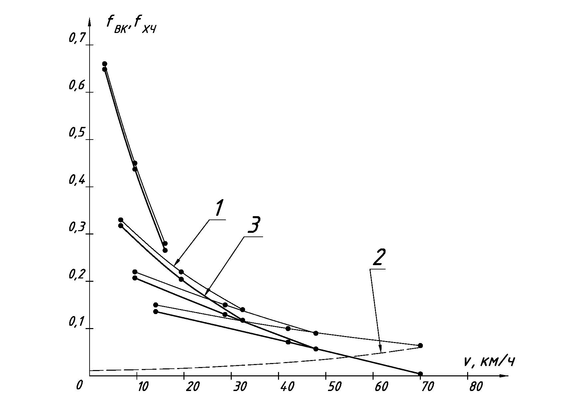

Рис. 1. Тяговая характеристика ГМ на грунте.

В первом квадранте представлена тяговая характеристика ГМ на грунте. Во втором квадранте стоится функция распределения коэффициента сопротивления движению ГМ. Через вспомогательную прямую строится функция быстроходности по тяговым возможностям ГМ (рисунок 2).

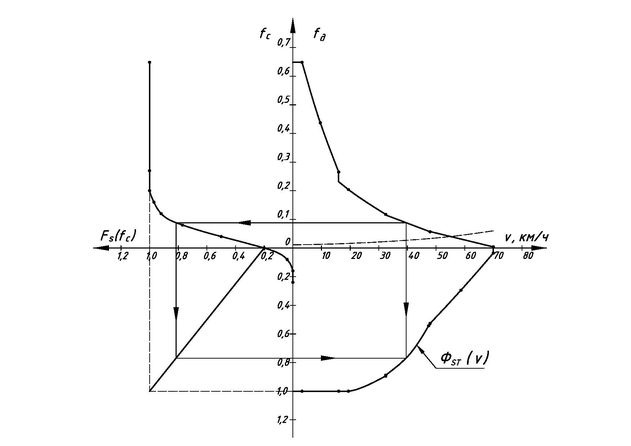

Рис. 2. Функция быстроходности ГМ по тяговым возможностям Ф_ST(V).

3. Построение функции быстроходности ГМ по

прямым ограничениям Ф_S0(V)

На рисунке 3 представлена функция быстроходности ГМ по прямым ограничения Ф_SO(V) с учетом функции быстроходности по системе подрессоривания Ф_SП(V) и по заносу Ф_SЗ(V):

Ф_SО(V) = Ф_SП(V)·Ф_SЗ(V).

В первом квадранте строится скоростная характеристика подрессоривания (таблица 4). Во втором квадранте строится функция распределения высот неровностей местности Fs(h) (таблица 5). Через вспомогательную прямую строится функция быстроходности по системе подрессоривания. В четвертом квадранте строится функция быстроходности ГМ по заносу Ф_SЗ(V) (таблица 6).функция быстроходности по прямым ограничениям получается перемножением функции быстроходности по заносу и по системе подрессоривания.

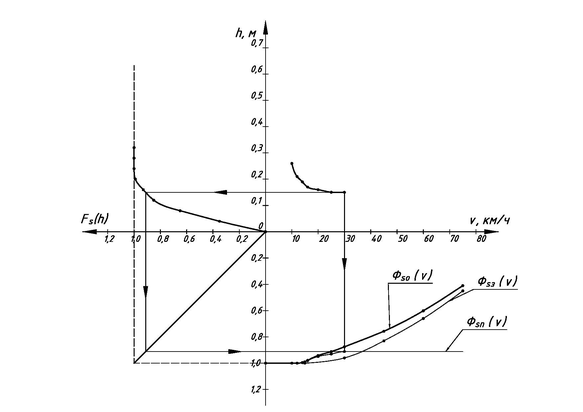

Рис. 3. Функция быстроходности ГМ по прямым ограничениям Фs0(V).

4. Построение общей функции быстроходности ГМ

с учетом всех ограничений Фs(V)

На рисунке 4 представлена функция быстроходности Гм с учетом всех ограничений Фs(V). Перемножается функция быстроходности по тяговым характеристикам ГМ и по прямым ограничениям.

Фs(V) = Фs0(V)·[P_TO·ФsT(V)+ P_O]

P_TO = 0,8; P_O = 0,2

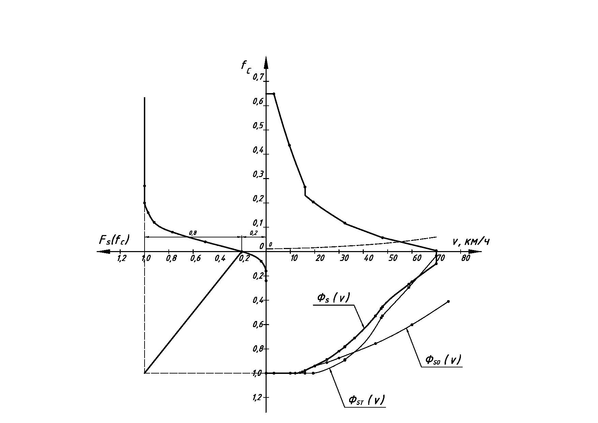

Рис. 4. Функция быстроходности ГМ с учетом всех ограничений Фs(V)

5. Построение функции распределения условного коэффициента

сопротивления Fs(fy)

В первом квадранте (с тяговой характеристикой) строится идеальная тяговая характеристика ГМ по следующей формуле:

Принимая что, функция быстроходности для реальной и идеальной машины совпадают, мы можем построить функцию распределения условного коэффициента сопротивления Fs(fy). Площадь под этой функцией – математическое ожидание условного коэффициента сопротивления движению.

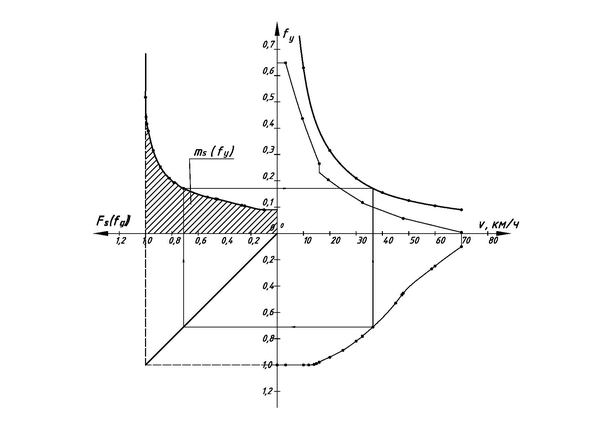

Рис. 5. Функция распределения условного коэффициента сопротивления Fs(fy)

Определим среднюю скорость движения гусеничной машины:

6. Заключение

В ходе выполнения оценки подвижности ГМ по совокупности внешних условий графическим методом было получено значение средней скорости движения ГМ:

7. Список используемой литературы

1. Конспект лекций по курсу «Эффективность ГМ специального назначения»
