МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
Лабораторная работа №9
Исследование процесса
адиабатного истечения воздуха
через суживающееся сопло
Группа: _____________________________
Студент: ____________________________
Преподаватель: ______________________
Дата выполнения: ____________________
Москва 2006
Назначение работы: Задачей работы является практическое усвоение раздела курса термодинамики, связанного с процессами течения газов.
Описание экспериментальной установки:
|
|
|

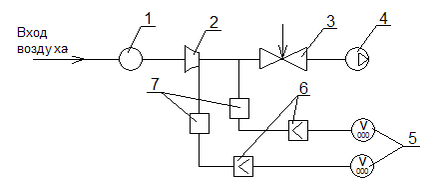

Воздух в установку поступает из помещения лаборатории и проходит последовательно через расходомер 1, суживающееся сопло 2, регулировочный вентиль 3, и вакуумным насосом 4 выбрасывается за пределы лаборатории.
Для измерения давления воздуха p2 на выходе из сопла и давления среды pср, в которую поступает воздух, используются сильфонные манометры абсолютного давления 7, которые давление преобразуют в электрический сигнал. Электрические сигналы подаются соответственно на усилители 6, генерирующее постоянный ток, пропорциональный величине измеряемого давления. Цифровые вольтметры 5, подключенные к внешней цепи усилителей, измеряют падение напряжения на электрических сопротивлениях, которые подобраны так, что цифровые вольтметры 5 показывают абсолютное давление в мм ртутного столба.
Необходимое значение абсолютного давления среды pср в камере за соплом, куда происходит истечение воздуха, устанавливается с помощью вентиля 3. Учитывая, что гидравлическое сопротивление расходомера 1 и канала трубки, соединяющей его с соплом, ничтожно мало, а скорость воздуха на этом участке не превышает 1 м/с, давление p0 и температуру t0 воздуха на выходе в сопло можно принять равными соответствующим параметрам, измеренным непосредственно в помещении лаборатории. Давление воздуха p0 определяется по показанию цифрового вольтметра 5 при выключенном насосе 4. В этом случае показания вольтметров должны соответствовать барометрическому давлению β, мм рт. ст.

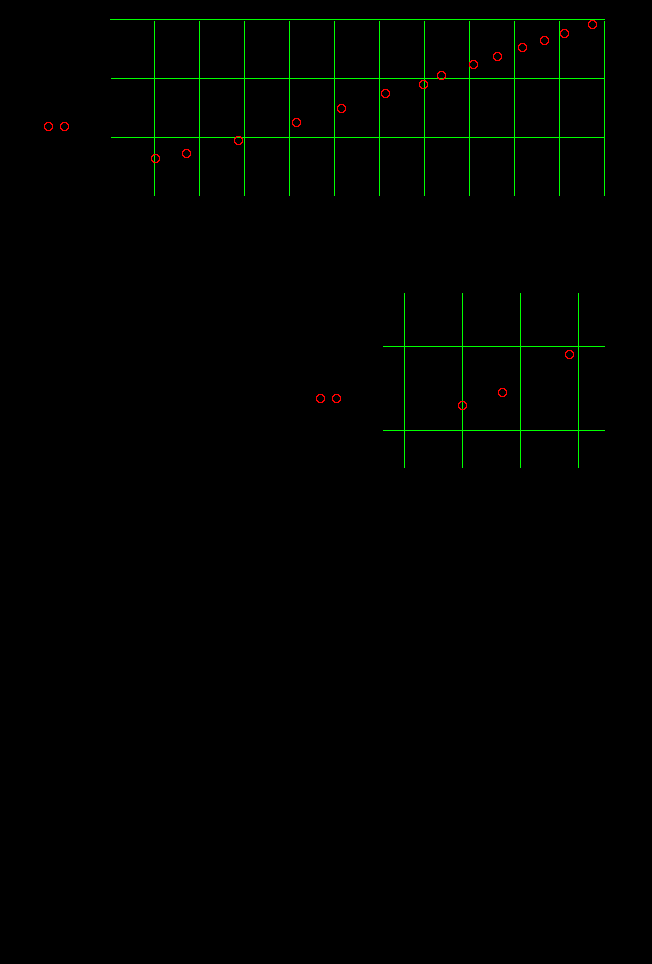

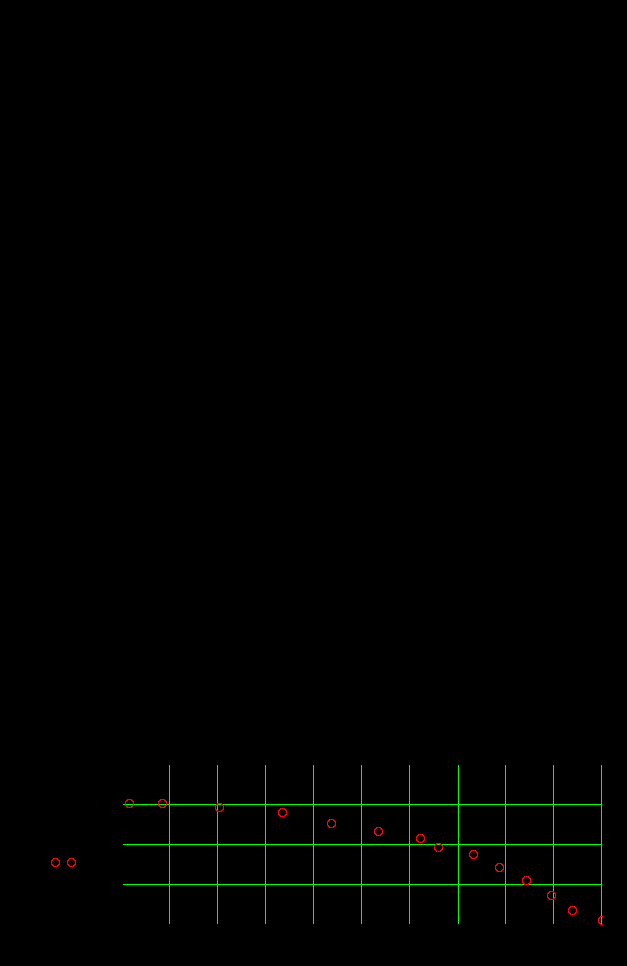

Журнал наблюдений
| № опыта | Абсолютное давление, мм рт. ст. |
| Время переещения стрелки расходометра на 30 делений |
| Действительный расход воздуха | ||
|
|
|
|
| ||||
| 1 | 738.8 | 738.4 | 24.7 | 316 | 0.999 | ||
| 2 | 714.9 | 715.1 | 258.5 | 0.968 | |||
| 3 | 698.5 | 699.2 | 202.6 | 0.946 | |||
| 4 | 678.8 | 680.2 | 164.7 | 0.921 | 0.93 | 0.00017 | |
| 5 | 657.5 | 659.5 | 142.9 | 0.893 | |||
| 6 | 636.7 | 639.3 | 126.4 | 0.865 | |||
| 7 | 609.3 | 612.6 | 119 | 0.829 | |||
| 8 | 585.2 | 598.3 | 110 | 0.81 | |||
| 9 | 561.9 | 566.3 | 104 | 0.766 | |||
| 10 | 524.3 | 530 | 98.7 | 0.717 | |||
| 11 | 487.5 | 492.1 | 91 | 0.666 | |||
| 12 | 442.8 | 443.5 | 88.5 | 0.6 | |||
| 13 | 408.8 | 400.2 | 86 | 0.542 | |||
| 14 | 397 | 374.6 | 86 | 0.507 | |||
