Лабораторная работа №5.
Задание: исследовать зависимость характеристик ПТУ от давления пара в пароперегревателе.

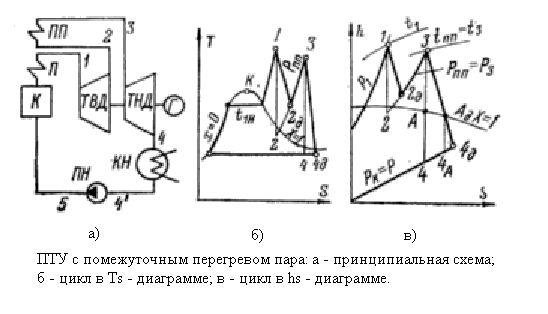

Схема установки:
Г
де: К – котельный агрегат, П – пароперегреватель; ПП – промежуточный перегреватель; Т – турбина; ТВД – турбина высокого давления; ТНД – турбина низкого давления; Г – электрический генератор; КН – конденсатор; ПН – питательный насос.
Исходные данные:
P1 = 28 МПа, t1 = 570 С, Р2 = 5 кПа, Тoi = 86%, Нoi = 71%, D = 180 кг/с
| РА, МПа | t | i | NT, МВт | х2д | хад |
| 1,5 | 46,49 | 40,69 | 304,1 | 0,993 | 0,985 |
| 3,5 | 47,17 | 41,08 | 295,3 | 0,948 | Перегр. |
| 5,5 | 47,38 | 41,13 | 288,1 | 0,922 | Перегр. |
| 7,5 | 47,41 | 41,05 | 281,6 | 0,904 | Перегр. |
| 9,5 | 47,35 | 40,91 | 275,6 | 0,889 | Перегр. |
| 11,5 | 47,24 | 40,74 | 270,0 | 0,877 | Перегр. |
| 13,5 | 47,10 | 40,55 | 264,6 | 0,865 | Перегр. |
| 15,5 | 46,94 | 40,35 | 259,5 | 0,855 | Перегр. |
| 17,5 | 46,75 | 40,13 | 254,5 | 0,846 | Перегр. |
| 19,5 | 46,55 | 39,90 | 249,7 | 0,838 | Перегр. |
| 21,5 | 46,34 | 39,67 | 244,9 | 0,829 | Перегр. |
| 23,5 | 46,11 | 39,42 | 240,3 | 0,822 | Перегр. |
| 25,5 | 45,88 | 39,17 | 235,8 | 0,814 | Перегр. |
| 27,5 | 45,63 | 38,91 | 231,3 | 0,807 | Перегр. |
Максимум внутреннего КПД. При PA = 4,9985 МПа
| Действительный | Идеальный | |
| , % | 47,41 | 41,08 |
| х2 | 0,825 | 0,908 |
| t1ср, С | 308,8 | |
| t1нас, С | Перегр. | Перегр. |
| t2, С | 32,9 | 32,9 |
| N, МВт | 324,3 | 276,1 |
| NТ, МВт | 329,3 | 283,2 |
| N/N | 0,0153 | 0,250 |
| N/N | 0,212 | 0,212 |
| N/N | 0,788 | 0,788 |
| xA | Перегр. | Перегр. |

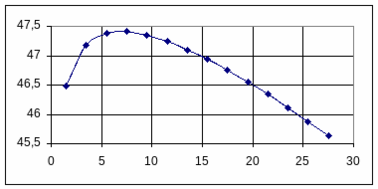

1. Зависимость t(PA)
2

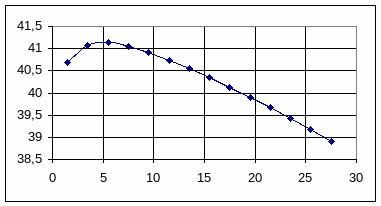

. Зависимость i(PA)
3

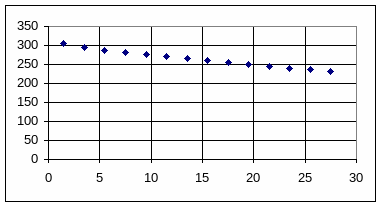

. Зависимость NT(PA)

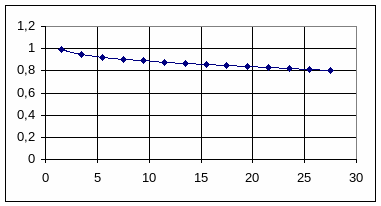

3. Зависимость x2д(PA)
с
одержание отчета:
-
Принципиальная схема
-
Таблица результатов
-
Записи данных для оптимальных циклов
-
По результатам таблицы 1 построить зависимости t, i, NТ, xa, x2д от РА, отметив области х<0,85 и точки максимумов КПД
-
Изобразить оптимальный цикл в TS – диаграмме.
-
Изобразить процессы в hs – диаграмме
-
Рассчитать T1ср, T2ср, t, НЕТТО станции, d, bусл.
