Параметры диода:

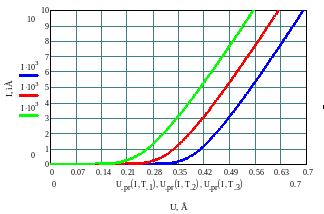

1. Построить на одном графике прямые ветви вольт-амперных характеристик (ВАХ) диода заданного типа при трех различных температурах.

Условия:

Диапазон изменения прямого тока: 0 - 10 (мА), значения температуры:

Ширина запрещенной зоны:

Сопротивление базы:

Тепловой ток при температуре = 300 (К):

Коэффициент идеальности:

Постоянная Больцмана в электрон-вольтах/К:

Заряд электрона:

Тепловые токи при температурах T1, T2 и T3:

Напряжение на p-n переходе с учетом сопротивления базы:

Вывод: при росте температуры очень сильно растет ток через диод. Это объясняется ростом теплового тока.

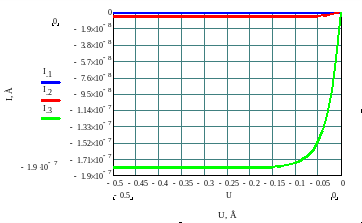

2. Построить на одном графике обратные ветви вольт-амперных характеристик (ВАХ) диода заданного типа при трех различных температурах.

Условия:

Диапазон изменения обратного напряжения 0 - -0.5 (В), значения температуры:

Постоянная Больцмана

Коэффициент идеальности

Заряд электрона

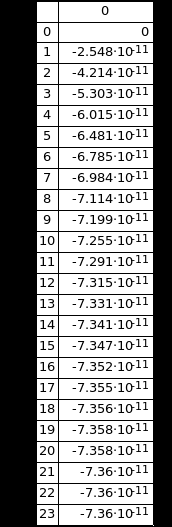

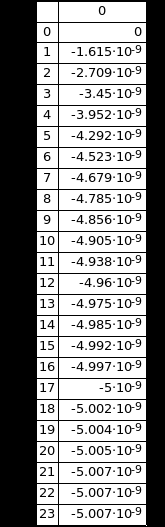

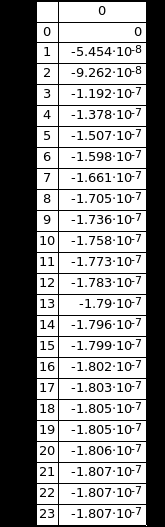

Выражения для нахождения токов при температурах Т1, T2, T3, при условии, что можно пренебречь сопротивлением базы => =0:

Вывод: тепловой ток становится численно равен значению тока при больших (более 0.5 В) значениях отрицательного напряжения.

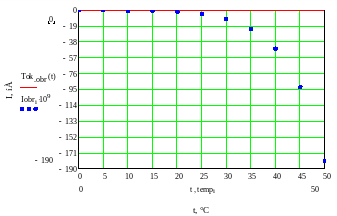

3. Построить на различных графиках зависимости прямого и обратного токов диодов от температуры.

Условия:

Диапазон температур (0 - 50) . При снятии зависимости прямого тока от температуры прямое напряжение должно быть подобрано таким образом, чтобы прямой ток при температуре 27 составил 1 (мА). При снятии зависимости обратного тока от температуры обратное напряжение должно быть равно 1 (В).

Подберем прямое напряжение таким образом, чтобы прямой ток при температуре 27 составлял 1 (мА):

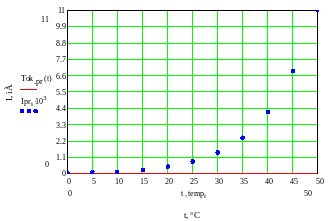

Расчет прямого тока:

Вывод: зависимость тока от температуры носит нелинейный (экспоненциальный)

характер.
