Билет 14

1. Роль сил трения при обработке давлением. Перечислите методы обработки давлением при которых возникает менее сил трения необходимых.

При сжатии между плоскостями инструмента трение играет отрицательную роль.

С хема напряженного состояния – всесторонне неравномерное сжатие из-за наличия сил трения.

Для уменьшения сил трения используют смазки:

• графитовые

• жидкие эмульсии

• жидкое стекло

Схема свободного течения металла при сжатии между плоскостями инструмента лежит в основе операций:

• ковка

• осадка

• растяжка

• прокатка

• объемная штамповка (многие её способы)

и др.

Но трение необходимо в операции прокатки (раскатка колец) – технологическом процессе обработки металла давлением, при котором заготовка проталкивается через зазор, образуемый валками.

 - угол захвата

P – нормальные силы

T – силы трения

P sin  < T cos 

T = f P, где f - коэффициент трения

P sin  < f P cos 

tg  < f – условие прокатки

2. Отделочные операции после открытой штамповки. Схемы, сущность.

Удаление облоя () – при обрезке облоя поковку 3 укладывают в матрицу 4 так, что она своим облоем ложится на режущие кромки матрицы. При нажатии пуансоном 1 на поковку 3 режущие Ромки матрицы срезают облой по всему периметру.

Пробивка плёнки () – поковка 3 укладывается в матрицу 4 и с помощью пуансона 1 пробивают, отход проваливается через отверстие матрицы в тару, установленную под столом пресса.

Правка (в чистовом ручье штампа) – выполняют для устранения искривления осей и искажения поперечных сечений, возникающих при затруднённом извлечении поковок из штампа.

Термообработка – улучшение механических свойств

-  уменьшается твёрдость

-  увеличивается пластичность

Очистка от окалины – облегчает условия работы режущего инструмента.

Осуществляют в барабанах, дробью, травлением.

• При массе, не превышающей 10 кг. используют спец. барабаны, в которые засыпаются стальные звездочки (5 мм.)

• При дробеструйной очистке металлическая дробь 1..3 мм. с большой скоростью ударяет о поверхность поковки сбивает с неё окалину.

• Травлением очищают крупногабаритные поковки в водных растворах кислот, нагретых до температур 40 .. 60C. Кислотоупорные ванны – растворы H₂SO₄, HCl. Окисы поверхностей FeO, Fe₂O₃, Fe₃O₄ – отдел от поковки. (???)

Калибровка поковок – повышает точность размеров всей поковки или её отдельных участков.

Р азличают: плоскостная и объёмная калибровка.

П лоскостная калибровка – получение точных вертикальных размеров на одном или нескольких участках поковки, ограниченные горизонтальными плоскостями (). При плоскостной калибровке поковку правят в холодном состоянии на кривошипно-коленных прессах () (при малом ходе и вращ. моменте на валу 1, сравнительно большие усилия на ползуне 2)

О бъёмная калибровка – повышает точность размеров поковки в различных направлениях и улучшает качество её поверхности ()

Также проводят контроль качества поковок.

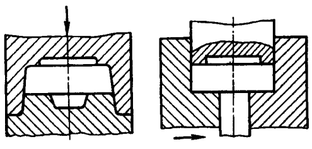

3. Изобразите на схеме технологию изготовления поковки, изображённой на рисунке (горячая объёмная штамповка в закрытом штампе).

Полость штампа в процессе деформирования остаётся закрытой.

Закрытый штамп может иметь не одну, а две взаимно-перпендикуярные плоскости разъема (рис.2 часть)

При штамповке в закрытых штампах необходимо соблюдать равенство объемов заготовки и поковки
