Билет 13

1. Влияние условий деформации - температура нагрева и схема нагружения на технологическую пластичность металла и сопротивление деформированию

На пластичность и сопротивление деформации влияют:

1. химический состав
   при повышении %C (процентного содержания углерода)
   -  увеличивается прочность, сопротивление деформации
   -  уменьшается пластичность
   легирующие элементы
   -  уменьшается пластичность
   -  увеличивается сопротивление деформации

2. температура нагрева
   Идёт рост зерна (при t>1200C), перегрев. Снимается термообработкой (отжиг, нормализация). При повышении t>1200C происходит окисление зёрен. Связь между зёрнами нарушается – это брак. При пережёге – неустранимый брак.







3. схема нагружения

   В первом случае, обработка легированных сталей, имеет место всестороннее сжатие – лучше вариант, чем второй.

4. скорость нагружения
   при увеличении скорости
   -  увеличивается сопротивление деформации
   -  уменьшается пластичность
   при v>20 м/с: локальный нагрев  повышение пластичности металлов

2. Перечислите основные операции листовой штамповки. Сущность схемы и условия получения качественного изделия при операции "вытяжка".

Листовая штамповка – технологический процесс обработки металла давлением, при котором получаемые заготовки являются:

• лента

• полоса

• труба

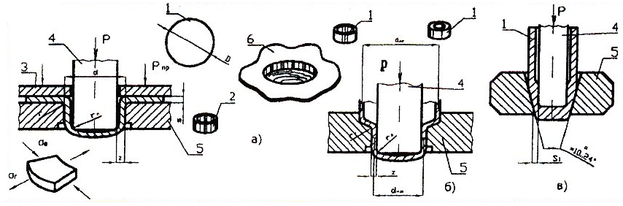

Основные операции листовой штамповки:

1 – заготовка

2 – изделие

3 – прижим

4 – пуансон

5 – матрица

6 – изделие

Вытяжка без утонения стенки – превращает плоскую заготовку в полое пространственное изделие при уменьшении периметра вытягиваемой заготовки.

Возможно появления складок при (D – d) > (18..20)S. Для предотвращения появления складок используется прижим 3. Формоизменение при вытяжке оценивают коэффициентом вытяжки К_В = D/d. (K = 1.821).
При D/d > 2 – многопереходная вытяжка (рис. б). При вытяжке без утонения стенки зазор z = (1.1 .. 1.3)S выбирают из условия, при котором утолщенный край заготовки не должен утоняться сжатием между поверхностями пуансона и матрицы.

P_приж = (0,1 .. 0,4)P – усилие вытяжки

_тек < _выт (???)

Вытяжка с утонением – увеличивает длину полой заготовки в основном за счёт уменьшения толщины стенок исходной заготовки (рис. в). Толщина за один переход может быть уменьшена в 1,5–2 раза.
Размеры заготовки для получения деталей вытяжкой с утонением стенки определяют из условия равенства объёмов. Вытяжку с утонением применяют для получения: деталей с толщиной донышка, большей толщины стенок, толщина которой уменьшается к краю, тонкостенных деталей, для которых возможно опасное складкообразование.

3. Выберите способ изготовления кольца и нарисуйте технологическую схему

Р аскатка кольцевых заготовок на раскатных станах – наиболее часто применяется для изготовления колец подшипников.

Заготовка 1 – кольцо с меньшим диаметром и большей толщиной стенки, чем у поковки. Заготовки под раскатку получают штамповкой на ГКМ (горизонтально-ковочные машины) или молотах. Заготовка 1 надета на валок 2. Заготовка 1 подводится к быстровращающемуся валку 3 и начинает вращаться. Направляющий ролик 4 обеспечивает получение правильной кольцевой формы поковки. После касания поковкой контрольного ролика (ниже 1-ого) раскатка прекращается.

Раскаткой получают поковки колец с поперечными сечениями различной формы:

наружный диаметр: 70 .. 700 мм

ширина: 20 .. 180 мм
