Билет 12

34. На диаграмме состояния покажите температурный интервал нагрева при обработке давлением заготовки, изготовленной из стали 45.

Каждый металл и сплав имеют свой строго определенный температурный интервал горячей обработки давлением. Для углеродистых сталей интервал нагрева можно определить по диаграмме состояния. С увеличением содержания углерода он сужается от 1300 … 700 ⁰С для малоуглеродистой стали до 1080 … 870 ⁰С для стали У13.

Температурный интервал при горячей обработки давлением находится ниже линии солидуса на 100-150 ⁰С (верхний предел) и выше линии критических точек А3 на 25-50 ⁰С (нижний предел).

Сталь 45 содержит 0.45% С. Соответственно при таком значении концентрации углерода можно легко определить для данной стали её температурный интервал на диаграмме состояния.

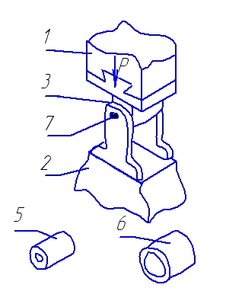

35. Нарисуйте схему раскатки колец. Сравните макроструктуру кольца, полученного раскаткой и полученного вырубкой листа [что-то связанное с направлением волокон в этих 2 случаях]

П роисходит увеличение внутреннего и наружного диаметра, а также незначительное изменение толщины.

1 – верхний баёк

2 – нижний баёк

3 – поковка

5 – заготовка

6 – поковка

7 – оправка

При вырубке у режущих кромок зарождаются трещины. При малом зазоре между пуансоном и матрицей трещины не встречаются, и на поверхности среза появляются пояски вторичного среза, ухудшающие её качество и способствующие разрушению заготовки при последующем деформировании и работе детали.

При вытяжке без утонения во фланце в радиальном направлении действуют растягивающие напряжения, втягивающие фланец в отверстие матрицы, и сжимающие напряжения, действующие в тангенциальном направлении и уменьшающие диаметральные размеры заготовки.

Растягивающие напряжения на наружной кромке заготовки равны нулю и возрастают до максимального значения на входе в матрицу.

Удельные силы на контактных поверхностях при вытяжке с утонением стенки значительно больше, чем при вытяжке без утонения стенки. Силы трения на наружной и внутренней поверхностях заготовки направлены в противоположные стороны. Следовательно, увеличиваются растягивающие напряжения в стенках протянутой части заготовки, а по пуансону уменьшаются.
