При заданных значениях функций для n+1 равноотстоящих значений аргумента квадратурные формулы Ньютона-Котеса имеют вид:

правило трапеций для n шагов

правило трапеций для n=1

правило Симпсона для n=2

правило Уэддля для n=6

При вычислениях на ЭВМ используют программы, имеющиеся в каталоге конкретной машины (например, QTFG или QSF).

При графическом определении интеграла подынтегральная функция задается графиком. Для примера рассмотрим определение угла поворота выходного звена по заданной кривой , полученной экспериментально.

График угловой скорости изображается в декартовых коор­динатах с учетом числовых значений масштабов: угловой скорости и времени . Промежуток времени от до , делится на такое количество интервалов , которое позволяет считать, что на каж­дом малом промежутке времени движение можно принять рав­номерным.

Эти промежутки времени, отмеченные на рис. 5.7 , а точками 0, 1, 2, 3, 4, не обязательно должны быть равными.

В каждом интервале времени, например от до можно при­ближенно считать, что

т. е. можно принять, что площадь криволинейной трапеции равно­велика площади прямоугольника высотой и основанием .

Концы средних ординат для каждого интервала проецируют на ось ординат и соединяют найденные точки 1', 2', 3' , ... , i' с точкой D, которая ограничивает слева выбранный отрезок интегрирования OD длиной К, мм (рис. 5.7, a).

Лучи D1', D2', D3', ... , проведенные через точку D, образуют углы D1’, с положительным направлением оси х, причем .

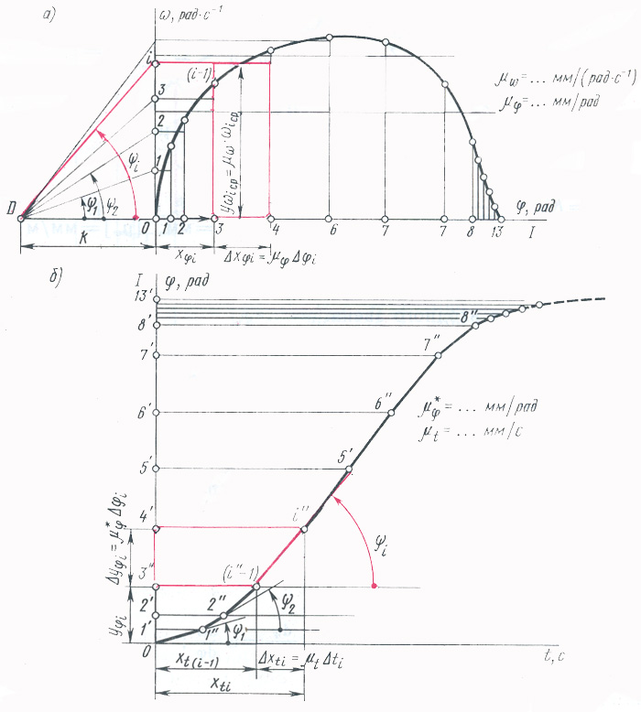

На искомом графике (рис. 5.7, б) проводят линии 01", 1"2" , 2"3" , ... , параллельные в пределах соответствующих интервалов лучам Dl', D2' , D3', ... . Первый отрезок 01" проводят через начало координат 0, следующие отрезки соответственно через точ­ку 1", затем через точку 2" и т. д. Эти линии наклонены относи­тельно положительного направления оси х под углами соответственно, т. е.

Отрезки на графиках связаны с соответствующими физическими параметрами с помощью масштабов соотношениями:

Рис. 5.7

Приравнивая правые части написанных выше соотношений для тангенса угла получаем:

Откуда масштаб искомого графика:

(5.18)

Графическое и численное дифференцирование.

Графическое дифференцирование начинают с построения графика функции по заданным значениям. При экспериментальном исследовании такой график получают с помощью самопишущих приборов. Далее проводят касательные к кривой в фиксированных положениях и вычисляют значения производной по тангенсу угла, образованного касательной с осью абсцисс.

На рис. 5.8, а изображена кривая полученная экспериментально на установке (рис. 5.6). Определение углового ускорения (искомой функции) проводят графическим дифференцированием по соотношению:

(5.19)

Тангенс угла наклона касательной к кривой в некоторой точке i представляют в виде отношения отрезков , где К – выбранный отрезок интегрирования (рис. 5.8, б)

После подстановки этого соотношения в соотношение (5.19) полу­чают

где - ордината искового графика углового ускорения;

— масштаб искомого графика ; единицы СИ:[ ] = мм; [ ] = мм/(рад с^-2).

График функции строят по найденным значениям орди­нат для ряда позиций. Точки на кривой соединяют от руки плавной линией, а затем обводят с помощью лекала.

Графическое дифференцирование рассмотренным методом каса­тельных имеет относительно низкую точность. Более высокую точность получают при графическом диф­ференцировании методом хорд (рис. 5.8, в и г).

Н
а заданной кривой отмечают ряд точек 1", 2", 3", которые соединяют хордами, т.е. заменяют заданную кривую ломаной ли­нией. Принимают следующее, допущение: угол наклона касательных в точках, расположенных посередине каждого участка кривой, ра­вен углу наклона соответствующей хорды. Это допущение вносит некоторую погрешность, но она относится только к данной точке. Эти погрешности не суммируются, что обеспечивает приемлемую точность метода.

Рис (5.8)

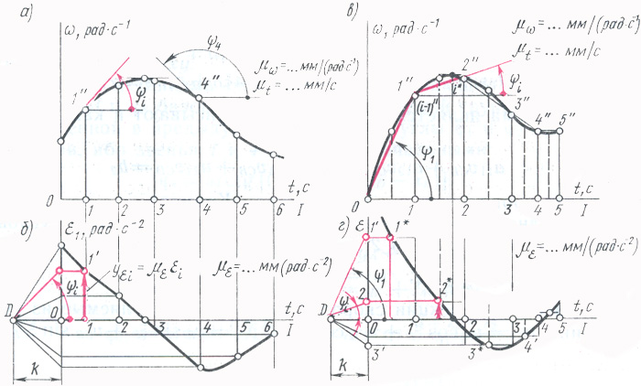

Остальные построения аналогичны ранее описанным при графи­ческом дифференцировании методом касательных. Выбирают отре­зок (мм); проводят лучи, наклоненные под углами до пересечения с осью ординат в точках 1', 2', 3' ... , которые переносят на ординаты, проведенные в середине каждого из интервалов. Полученные точки 1*, 2*, 3* являются точками иско­мой функции .

Масштабы по осям координат при этом методе построения свя­заны таким же соотношением (5.21), которое было выведено для случая графического дифференцирования методом касательных.

Дифференцирование функции f(x), заданной (либо вычисленной) в виде массива чисел, выполняют методом численного дифферен­цирования с применением ЭВМ.

Чем меньше шаг в массиве чисел, тем точнее можно вычис­лить значение производной функции в этом интервале

Можно пользоваться также выражением

При численном дифференцировании используют интерполяцион­ные формулы, которые сопоставляют заданные значения какой-либо величины с функцией известного .класса, зависящей от не­скольких параметров, выбранную так, чтобы при заданных значе­ниях аргумента (в узлах интерполяции) значения функции совпа­дали с заданными значениями величины, т. е. чтобы график функ­ции проходил через заданные точки. Численное дифференцирование чувствительно к ошибкам, вызванным неточностью исходных дан­ных. Для функции у(х), заданной таблицей разностей для равно­отстоящих значений аргумента с шагом , используют следующие соотношения для вычисления аргумента и производных:

При разработке прикладных программ для численного дифференцирования на ЭВМ используют интерполяционные формулы Стирлинга, Бесселя, Ньютона и др.

Метод преобразования координат.

Применение ЭВМ для кинематического анализа механизмов связано с разработкой соответствующих алгоритмов и программ расчёта. Наиболее просто такие алгоритмы реализуются с использованием уравнений преобразования координат в матричной форме записи необходимых операций вычисления.

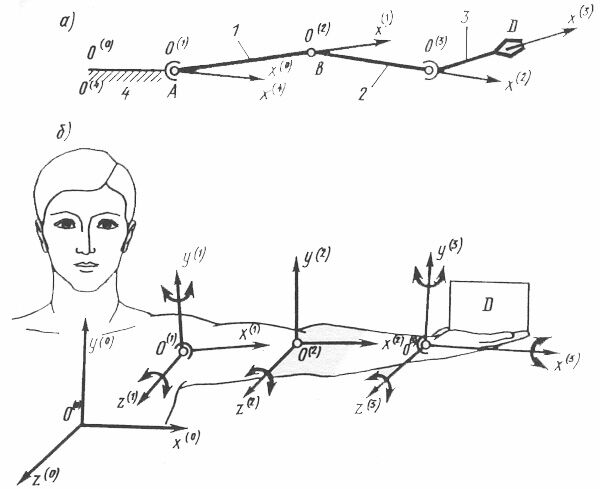

При этом методе выбирают некоторое число систем координат, достаточное для математического описания геометрической формы звеньев и относительного движения звеньев в каждой кинематиче­ской паре. Число систем координат определяется числом элементов звеньев, образующих кинематические пары. Неподвижная система координат связана со стойкой. В каждой кинематической паре выбирают две системы координат (способ 1) или одну систему координат (способ 2). При 1-м способе две системы координат от­носятся к элементам пары звеньев, образующих эту пару. При втором способе каждой кинематической паре соответствует прямо­угольная система координат, одна из осей которой связана с ха­рактерными признаками звена, например осевой линией. Для при­мера на рис. 5.9, а показаны координатные оси (или ) четырехзвенной открытой кинематической цепи из звеньев 1, 2, 3, 4, моделирующей структуру руки человека (рис. 5.9, б). Ось направляют вдоль оси пары, а ось дополняет правую систему координат .

Начало координат каждой i-й локальной координатной системы совмещают с той кинематической парой, которой данное звено сое­динено с предыдущим звеном. Для плоских механизмов оси параллельны между собой, так как они перпендикулярны базовой плоскости, в которой рассматривается движение звеньев плоского механизма.

П

Рис 5.9

ереход от i-й локальной координатной системы к другой (i+1) системе определяется уравнениями преобразования декартовых прямоугольных координат, в общем случае – переноса и поворота координатных осей.

Применение метода будет продемонстрированною на конкретном примере в лекции 25 «Манипуляторные роботы».

Контрольные вопросы к лекции N5:

1. Как построить графически функцию положения механизма и её производные?

2. Как рассчитать масштабы кинематических диаграмм?

3. Как определить величину и направление угловых скоростей и угловых ускорений звеньев?

4. Как аналитически определить функцию положения, передаточные функции скорости и ускорения ползуна кривошипного механизма?

5. В чём заключается преимущества и недостатки аналитического и графического методов кинематического анализа?
