Текст из файла (страница 10)

С помощью этой таблицы можно также определить первоочередность включения реплик БД в узлы распределенной системы. В первую очередь следует создавать реплики тех БД и размещать их в те узлы, чтобы выгода от этого была наибольшей, т.е. суммарное количество обращений ко всем БД было как можно меньше.

Таблица 39. Данные о целесообразности создания и размещения реплик БД

Возможны различные варианты создания и размещения реплик БД по узлам сети с целью уменьшения суммарного количества обращений ко всем БД сети.

1. Варианты оптимального размещения базы данных и реплик в сети

Считаем, что в исходном состоянии без использования репликаций, базы данных размещаются оптимально, как показано в таблице 34.

Дальнейшая оптимизация работы базы данных предусматривает уменьшение суммарного количества обращений ко всем БД за счет создания реплик БД. Рассмотрим следующие варианты создания реплик:

• Создаем только одну реплику для той БД, которая дает наибольший выигрыш в уменьшении суммарного количества обращений;

• Создаем три реплики для тех БД, которые дают наибольший выигрыш в уменьшения суммарного количества обращений ко всем БД в сети;

• Создаем только одну реплику для каждой БД.

1. Вариант размещения БД и одной реплики по узлам сети

Таблица 40. Размещение одной реплики

Суммарное количество обращений к базам данных в сети снизилось на 7,6%.

1. Вариант размещения БД и трех реплик по узлам сети

Таблица 41. Размещение трех реплик

Суммарное количество обращений к базам данных в сети снизилось на 16,4%.

1. Вариант размещения БД и реплик каждой БД по узлам сети

Таблица 42. Размещение реплик всех БД

Суммарное количество обращений к базам данных в сети снизилось на 26,4%.

1. Аналитическое моделирование сети

1. Моделирование системы, содержащий ПЭВМ, два ЦП и диски

   1. Формализованная схема и исходные данные РСОД

В соответствии с техническим заданием, моделируем распределенную систему обработки данных, содержащую 45 ПЭВМ, два ЦП и диски.

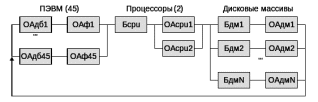

Рис. 13. Формализованная схема РСОД

В схеме используются следующие обозначения:

ОА_Дi-обслуживающий аппарат, имитирующий дообработку на i-той рабочей станции сети запроса от этой станции к серверу после обработки запроса на сервере;

ОА_Фi-обслуживающий аппарат, имитирующий формирование запроса от i-той рабочей станции к серверу;

Б_cpu-буфер, имитирующий очередь запросов к процессорам;

ОА_cpui-обслуживающий аппарат, имитирующий работу процессора;

Б_дi-буфер, имитирующий очередь запросов к i-му диску;

ОА_дi-обслуживающий аппарат, имитирующий работу i-го диска.

Обслуживание заявок во всех ОА подчиняется экспоненциальному закону.

Исходными данными для моделирования сети являются:

Таблица 43. Данные для моделирования РСОД

Выходными характеристиками аналитической модели являются:

Таблица 44. Выходные данные моделирования РСОД

Введем следующие обозначения:

l_ф1 –среднее значение суммарной интенсивности фонового потока запросов, выходящих из ОА, имитирующих работу рабочих станций, в канал;

l_ф1b –среднее значение интенсивности фонового потока запросов, проходящих через ОА, имитирующих работу сервера и дисков, где b=1/(1–р);

b –среднее количество проходов запроса по тракту процессор-диски за время одного цикла его обработки в системе.

t_к –среднее значение времени обработки запроса в канале передачи данных;
