Таблица 2:

Сравнительный анализ типовых серверов ЛВС.

Классификация серверов COMPAQ на базе процессоров Pentium2 и Pentium3.

COMPAQ выделяет следующие линии (группы) серверов:

1. Proliant DL.

Это серверы для работы в стойках, т.е. серверы можно объединять.

Выделяют серии:

• Proliant DL 300 – для малого и среднего бизнеса;

• Proliant DL 500 – для большого бизнеса;

• Proliant DL 700 – суперсерия, конкурирует с ЭВМ.

1. Proliant ML.

Серверы этой серии используются для создания корпоративных систем, оперативных систем обработки данных.

Выделяют серии:

• Proliant ML 300 – для малых филиалов и небольших удаленных офисов;

• Proliant ML 500 – для средних филиалов и средних удаленных офисов;

• Proliant ML 700 – для больших филиалов и больших удаленных офисов;

1. Proliant CL.

Серверы этой серии используются для создания кластерных систем. Серия Proliant CL 300 базируется на двух серверах.

В сетях центрального офиса будут использованы серверы Proliant ML 700.

схема центрального офиса: файл office_central.doc

2.3. Удаленный офис №1.

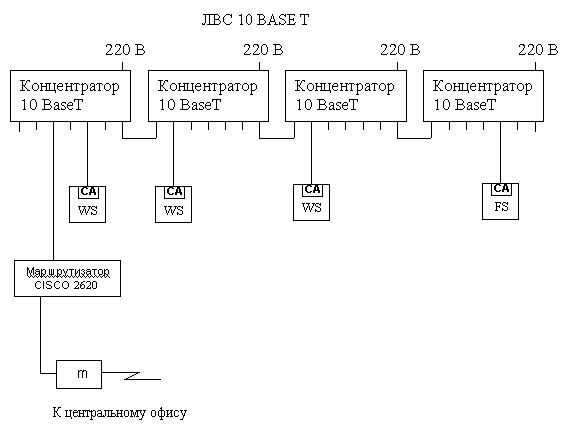

2.3.1. Структурная схема локальной вычислительной сети удаленного офиса № 1.

2.3.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.3.2.1. Локальная вычислительная сеть 10BaseT.

2.3.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• неэкранированная витая пара 3-й категории, волновое сопротивление 100 Ом;

• сетевые адаптеры Ethernet с разъемом Rj-45;

• терминаторы с сопротивлением 50 Ом;

• повторители (устройства, предназначенные для усиления сигнала, проходящего по кабелю).

Правила:

• длина луча сети не должна превышать 100 м;

• концентраторы могут иметь 8, 12, 24, 48 или 72 порта с разъемом Rj-45. К порту концентратора может быть подключен либо узел сети (сервер или рабочая станция), либо соседний концентратор;

• в сети должно быть не более четырех последовательно соединенных концентраторов (или четырех стеков концентраторов);

• в сети должно быть не более 1024 узлов;

• между любыми двумя удаленными узлами сети не должно быть более пяти лучей. Поэтому длина сети не должна превышать 500 м;

• между любыми двумя узлами (компьютерами) в сети должно быть не более 5 концентраторов.

2.3.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы SVEC:

• сетевые адаптеры FD700 USB 10/100M;

• неэкранированная витая пара 3-й категории;

• концентраторы FD510.

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде одного сегмента.

2.3.2.2. Связь сетей.

Для связи с центральным офисом используется маршрутизатор Сisco 2620.

2.3.3. Серверы локальной вычислительной сети удаленного офиса №1.

Исходя из характеристик производительности серверов на базе процессоров Pentium, PentiumPro и Pentium II, в качестве сервера удаленного офиса № 1 можно предложить сервер Proliant ML 500.

2.4. Удаленный офис № 2.

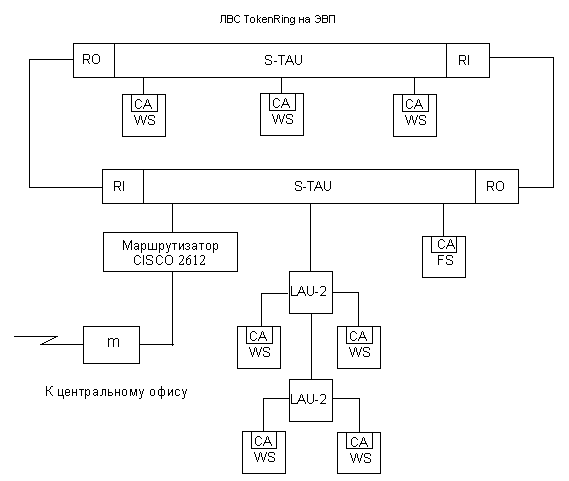

2.4.1. Структурная схема локальной вычислительной сети удаленного офиса № 2.

2.4.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.4.2.1. Локальная вычислительная сеть Token Ring на ЭВП.

2.4.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• устройства доступа рабочих станций к сети S-TAU (Token Ring Access Unit), имеющие рабочие порты (12, 24) для подключения ЭВП и порты RI (Ring Input) и RO (Ring Output);

• устройства промежуточного доступа LAU, которые подключаются к рабочим портам S-TAU.

• сетевые адаптеры Token Ring;

• экранированная витая пара (ЭВП).

Правила:

• кусок ЭВП, обрамлённый с обеих сторон разъёмами DB9, называется лучом, длина луча не более 100 м (при использовании LAU длина луча считается от СА до S-TAU);

• LAU бывает двух типов: LAU-2 (на два порта) и LAU-4 (на четыре порта). LAU-4 всегда подключается к порту S-TAU, а два LAU-2 могут быть последовательно соединены друг с другом;

• в сети могут находиться до 12 последовательно соединенных S-TAU;

• S-TAU соединяются таким образом. что порт выхода одного S-TAU всегда соединяется с портом входа следующего S-TAU;

• к рабочим портам S-TAU можно подключить порт входа LAU - устройства промежуточного доступа;

• в сети может быть не более 255 узлов;

• если в сети используется только одно устройство S-TAU, то в его порты RI и RO устанавливаются заглушки.

2.4.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы RAD:

• устройства доступа рабочих станций к сети S-TAU (концентратор) - RADring Modular Intelligent Hub фирмы RAD Data Communication ;

• сетевые адаптеры TRIC-16/AT фирмы RAD Data Communication;

• экранированная витая пара (STP).

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде устройства S-TAU.

2.4.2.2. Связь сетей.

Связь с центральным офисом осуществляется с помощью маршрутизатора фирмы Cisco 2612.

2.4.3. Серверы локальной вычислительной сети удаленного офиса №2.

В данной сети используется сервер Proliant ML 500 (выбор сервера - см. п. 2.3.3. настоящего документа).

3. Методы создания отказоустойчивых и высокопроизводительных серверов.

3.1. Методы увеличения производительности.

Производительность системы определяется сочетанием ее аппаратно - программных средств.

Повышение производительности может быть достигнуто путем использования аппаратных средств, обладающих лучшими характеристиками производительности по сравнению с уже применяющимися.

Повышение производительности сервера, следует производить в соответствии с предварительными расчетами “узких мест” - аналитическими либо с помощью моделирования его работы (см. п. 8 настоящего документа). Эти расчеты показывают целесообразность увеличения производительности того или иного узла сервера - процессора, дисковой подсистемы. Аналогично для ЛВС можно определить, например, актуальность увеличения пропускной способности каналов связи.

Производительность сервера зависит от наличия:

• дублируемых процессоров;

• шин PCI;

• большого ОЗУ;

• большой производительности шин PCI.

3.2. Методы увеличения отказоустойчивости.

3.2.1.Выбор дисковой подсистемы.

3.2.1.1. Схема дисковой подсистемы сервера и сравнительные характеристики дисков.

Основные компоненты дисковой подсистемы:

• дисковые контроллеры,

• дисковые интерфейсы,

• НЖМД.

3.2.1.1.1. Типы основных интерфейсов.

3.2.1.1.1.1. ST 506/412 (Seagate Technology).

_{Управление (34 жилы)}

Контроллер Данные (20 жил)

Данные (20 жил)

Особенности:

• Длина любого кабеля не должна превышать 3 метра.

• Информация по шине данных передается побитно.

• Скорость вращения - 3600 оборотов в минуту.

• Скорость передачи зависит от метода доступа и используемого метода модуляции сигнала. ( Изменяется количество секторов).

MFM - 17 секторов.

RLL - 26 секторов.

ADVANCED RLL - 31 сектор.

Где: V - скорость передачи.

V_E - скорость вращения (оборотов в минуту).

N - количество секторов.

512 - количество байт в секторе.

3.2.1.1.1.2. ESDI (Enhanced Small Drive Interface).

_{Управление (34 жилы)}

Контроллер Данные (20 жил)

Данные (20 жил)

Особенности:

• На дисках всегда 31 сектор.

3.2.1.1.1.3. IDE (Integrated Drive Electronics).

Управление и данные (40 жил).

Контроллер

Master Slave

Особенности:

• На диске максимум 528 (504) Мбайт.

• Данные передаются побайтно.

3.2.1.1.1.4. EIDE.

Управление и данные (40 жил)

Контроллер

Управление и данные (40 жил)

Особенности:

• Емкость диска до 8,4 Мбайт.

• Максимальная скорость - 16,6 Мбайт/с.

• Побайтная передача информации.

3.2.1.1.1.5. SCSI-1 (Small Computer System Interface).

50 жил

Контроллер

ID=7 (или) 0 ID=1 ID=2 ID=6

Особенности:

• В интерфейсе могут участвовать до 8 устройств (7 дисков + адаптер)

• Идентификационные номера (ID) могут располагаться в любом порядке

• Адаптер имеет ID = 7 или ID = 0.

• Передача информации осуществляется побайтно.

3.2.1.1.1.6. SCSI-2 (Small Computer System Interface).

68 жил

Контроллер

ID=16 (или) 0 ID=1 ID=2 ID=15

Особенности:

• В интерфейсе могут участвовать до 16 устройств (15 дисков + адаптер).

• Передача информации осуществляется по 2 байта.

Сравнительный анализ интерфейсов семейства SCSI.

3.2.1.1.2. Характеристики накопителей на жестких магнитных дисках.

Среднее время доступа - время поиска требуемого сектора (или блока) на диске (поиск цилиндра + поиск дорожки + поиск сектора).

Характеристики
