Московский государственный технический университет им. Н.Э. Баумана
Кафедра «Системы обработки информации и управления»
Курсовая работа по дисциплине: «Эксплуатация АСОИУ»
Расчетно-пояснительная записка
(вид документа)
Писчая бумага
(вид носителя)
71
(количество листов)
Исполнитель:
Студент группы ИУ5-93
Чуркин Н.А.
Вариант 25
«__»____________ 2011г.
Москва
2011 год
Реферат
Документ представляет собой расчетно-пояснительную записку к курсовой работе по курсу «Эксплуатация автоматизированных систем обработки информации и управления».
Целью курсовой работы является разработка проектного решения на распределенную систему обработки данных (РСОД), объединяющую центральный офис и два удаленных филиала фирмы.
В процессе выполнения курсовой работы были решены следующие задачи:
-
Выбор сетевого, телекоммуникационного оборудования и программного обеспечения для РСОД.
-
Настройка рабочих параметров сетевой ОС и СУБД.
-
Распределение предметных баз данных (ПБД) по узлам сети.
-
Были предложены различные варианты для модернизации и реорганизации корпоративной сети фирмы.
-
Аналитическое и имитационное моделирование РСОД.
Графическая часть работы содержит следующие материалы (плакаты на листах формата А3):
-
Структурные схемы ЛВС центрального и удаленных филиалов фирмы и организации их удаленной связи (лист 1).
-
Исходный данные и окончательные варианты распределения предметных баз данных по узлам сети (лист 2).
-
Структурная схема моделируемой сети, исходные данные и результаты моделирования (лист 3).
Оглавление
Реферат 2
Техническое задание 6
1. Архитектура объединенной сети фирмы 7
1.1. Укрупненная схема сети 7
1.2. Схема сети центрального отделения фирмы 8
1.3. Схема сети филиала 1 9
1.4. Cхема сети филиала 2 9
1.5. Правила построения сетей центрального отделения и филиалов фирмы 10
1.5.1. Правила построения сети 100Base-TX 10
1.5.2. Правила построения сети 10Base-T 10
1.5.3. Правила построения сети 10Base-2 10
1.5.4. Правила построения сети Token Ring 11
2. Принципы построения производительных и отказоустойчивых сетей 12
2.1. Принципы построения отказоустойчивых сетей 12
2.1.1. Увеличение количества ЦП 12
2.1.2. Установка более производительного жесткого диска 13
2.1.3. Использование RAID 13
2.1.4 Дисковые интерфейсы 16
2.1.5 Шины PCI 17
2.1.6 Установка более мощного процессора 17
2.2 Принципы построения отказоустойчивых сетей 17
2.2.1 RAID 18
2.2.2 ИБП 19
2.3 Расчет вероятности безотказной работы дисковой подсистемы сервера 20
2.4 Рекомендации по модернизации и реорганизации рассматриваемой сети фирмы 20
2.4.1 Рекомендации по модернизации сети фирмы 20
2.4.2 Рекомендации по реорганизации сети фирмы 21
3. Организация удаленной связи объединенной сети фирмы 22
3.1. Выбор типа сетевой связи 22
4. Выбор оборудования сети 23
4.1. Выбор сервера 23
4.1.1. Выбор сервера методом взвешенных сумм 23
4.1.2. Выбор сервера методом анализа иерархий 24
4.2. Выбор коммутатора 29
4.3. Выбор маршрутизатора 30
4.4. Особенности эксплуатации системного блока сервера. 31
Десктоп 32
Tower 32
Материнская плата 33
Процессор 34
Виды памяти 34
Винчестер 34
5. Настройка рабочих параметров сетевой ОС 36
5.1. Настройка файла CONFIG.SYS на сервере 39
5.2. Задание IP-адреса при установке 40
6. Настройка рабочих параметров СУБД 41
6.1. Установка и настройка Borland InterBase 6.0 Server 41
6.2. Установка и настройка Borland InterBase 6.0 Client 43
7. Распределение предметных баз данных по узлам 44
7.1. Распределение баз данных по узлам сети бузе учета репликаций 44
7.2 Распределение баз данных по узлам сети с учетом репликаций 46
7.2.1 Варианты оптимального размещения базы данных и реплик в сети 48
8 Аналитическое моделирование сети 50
8.1 Моделирование системы, содержащей ПЭВМ, два ЦП и диски 50
8.1.1 Формализованная схема и исходные данные РСОД 50
8.1.2 Порядок расчета рассматриваемой системы методом фонового потока 51
8.1.3 Листинг программы 52
8.1.4 Результаты аналитического моделирования 55
9 Имитационное моделирование сети 56
9.1 Моделирование системы, содержащей 25 ПЭВМ, два ЦП и диски 56
9.1.1 Формализованная схема 56
9.1.2 Листинг программы на языке GPSS 56
9.1.3 Листинг имитационного моделирования для эксперимента 1 57
9.1.4 Листинг имитационного моделирования для эксперимента 3 59
9.1.5 Листинг имитационного моделирования для эксперимента 5 61
9.1.6 Результаты имитационного моделирования 63
10 Сравнительный анализ результатов моделирования 64
Выводы 65
Список литературы 66
Приложение 1. Экранные формы аналитической модели 67
Приложение 2. Обобщенная схема РСОД, схемы сетей центрального офиса и филиалов 69
Приложение 3. Распределение предметных БД по узлам сети 70
Приложение 4. Аналитическое и имитационное моделирование, сравнительный анализ 71
Техническое задание
Разработать проектное решение на распределенную АСОИУ фирмы, объединяющую все ее подразделения. Фирма включает центральный офис и два удаленных филиала.
В центральном офисе фирмы расположены ЛВС 100 Base TX , содержащая один концентратор, и ЛВС 10 Base-Т, содержащая три концентратора. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.
В первом филиале фирмы расположены 2 ЛВС 10 Base-2, содержащие по три сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.
Во втором филиале фирмы расположена ЛВС Token Ring на ВОЛС.
ЛВС в центральном офисе фирмы и ее удаленных филиалах работают под управлением сетевой ОС OS-2. В сети установлена СУБД Interbase.
В каждой ЛВС установлен многопроцессорный сервер с дисковой подсистемой уровня RAID-10.
Необходимо провести сравнительный анализ серверов отдела на базе многоядерных процессоров и выбрать наилучший. Подробно описать особенности эксплуатации системного блока сервера.
Модель должна соответствовать общему виду, чтобы можно было провести исследование любого варианта. Результаты моделирования должны соответствовать варианту задания, поэтому необходимо провести моделирование системы, содержащей 25 рабочих станций (согласно номеру варианта) и сервер (два ЦП и диски).
В процессе выполнения курсовой работы необходимо решить следующие задачи:
-
разработать блок-схему распределенной АСОИУ фирмы и структурные схемы ЛВС центрального и удаленных офисов фирмы;
-
описать правила построения всех сетей фирмы;
-
выбрать и обосновать вариант удаленной связи отдельных ЛВС фирмы;
-
выбрать требуемое оборудование для ЛВС фирмы;
-
описать настройку рабочих параметров сетевой ОС, под управлением которой работают ЛВС фирмы;
-
описать настройку рабочих параметров СУБД, которая установлена в ЛВС фирмы;
-
провести распределение предметных баз данных по узлам сети;
-
выполнить аналитическое и имитационное моделирование ЛВС фирмы и провести сравнительный анализ результатов моделирования;
-
разработать и представить рекомендации по модернизации и реорганизации распределенной АСОИУ фирмы.
-
Архитектура объединенной сети фирмы
-
Укрупненная схема сети
-
Согласно техническому заданию:
-
В центральном офисе фирмы расположены ЛВС 100 Base TX , содержащая один концентратор, и ЛВС 10 Base-Т, содержащая три концентратора. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.
-
В первом филиале фирмы расположены 2 ЛВС 10 Base-2, содержащие по три сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.
-
Во втором филиале расположена ЛВС Token Ring на ВОЛС.
Укрупненная схема сети, составленная с учетом данных требований, представлена на рисунке 1 и рисунке 2 (схема РСОД в графических обозначениях).

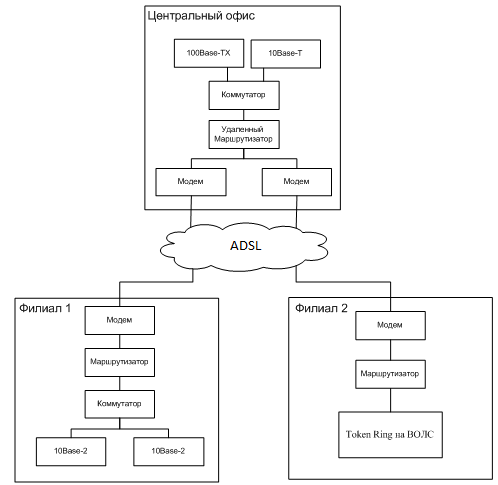

Рис. 1. Укрупненная схема РСОД фирмы
Рис. 2. Укрупненная схема РСОД фирмы в графических обозначениях
-
Схема сети центрального отделения фирмы
Согласно техническому заданию, в центральном офисе фирмы расположены ЛВС 100 Base TX , содержащая один концентратор, и ЛВС 10 Base-Т, содержащая три сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.
Рис. 3. Структурная схема РСОД центрального офиса фирмы
-
Схема сети филиала 1
В первом филиале фирмы расположены ЛВС 10 Base-2, содержащая три концентратора, и ЛВС 10 Base-2, содержащая три сегмента. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.
Рис. 4. Структурная схема РСОД филиала 1
-
Cхема сети филиала 2
Во втором филиале расположена ЛВС Token Ring на ВОЛС.
Рис. 5. Структурная схема РСОД филиала 2
-
Правила построения сетей центрального отделения и филиалов фирмы
-
Правила построения сети 100Base-TX
-
Сети данного типа должны быть построены, придерживаясь следующих правил:
-
Должен использоваться кабель UTP категории 5 или STP типа 1.
-
Топология звезда
-
Максимальное количество узлов в сети не должно превышать 1024.
-
Максимальная длина сегмента сети – 100м.
-
Диаметр сети – 205м.
-
Используемый тип интерфейса кабеля – RJ25.
-
Используются 2 пары кабеля.
-
Количество портов в стеке должно быть меньше 265, в сети не более двух стеков. При добавлении любого концентратора в любой стек общая длина сети уменьшается на 10 метров.
-
Число концентраторов в последовательности – 2.
-
Правила построения сети 10Base-T
Сети 10Base-T должны быть построены в соотвествии со следующими правилами:
-
Cеть стандарта 10Base-Т может содержать максимум четыре концентратора.
-
Компьютеры подключаются к концентраторам с помощью UTP (STP) кабеля категории 3, 4 или 5.
-
Подключение компьютеров к концентраторам осуществляется с помощью коннекторов RJ-25 и кабелей "прямого соединения".
-
Соединение концентраторов между собой осуществляется с помощью кабелей "перекрестного соединения" или, при использовании Up-Link-портов - с помощью кабелей прямого соединения.
-
Максимальная длина UTP сегмента - 100 м.
-
Максимальное количество компьютеров, подключенных ко всем концентраторам ЛВС - 1024.
-
Минимальная длина кабельного сегмента - 2.5 м.
-
Максимальная общая длина сети - 500 м.
-
Правила построения сети 10Base-2
Сети 10Base-2 (тонкий коаксиал) должны строиться в соответствии со следующими правилами:
-
Сеть стандарта 10Base-2 может состоять максимум из пяти магистральных сегментов.
-
Сегменты сети соединяются между собой репитерами (максимум 4).
-
Компьютеры могут быть подключены только к трем сегментам магистрального кабеля. Два сегмента служат для увеличения диаметра ЛВС.
-
Подключение компьютеров осуществляется с помощью Т-коннекторов.
-
Максимальная длина сегмента - 185 м.
-
Применяемый кабель - RG-58 (волновое сопротивление 50 Ом).
-
На концах кабельного сегмента должны быть установлены терминаторы.
-
Максимальное количество компьютеров на кабельном сегменте - 30 (учитывая подключенные к кабелю, но не задействованные Т-коннекторы).
-
Максимальное количество компьютеров на всех сегментах сети - 1024.
-
Минимальная длина кабельного сегмента - 0.5 м.
-
Максимальная общая длина сети - 925 м.
-
Правила построения сети Token Ring
В соответствии с техническим заданием, сеть Token Ring должна строиться на ВОЛС. Общие правила построения сетей Token Ring:
-
В среде используется F-TAU и сетевой адаптер, отвечающий стандарту IEEE 802.5.
-
Каждое устройство доступа F-TAU имеет 8-12 портов.
-
В сети могут находиться до 12 последовательно соединенных F-TAU.
-
Длина луча сети меньше 3 км.
-
Используется одномодовое и многомодовое оптоволокно.
-
Если в сети используется только одно устройство F-TAU, то в его порты RI и RO устанавливаются заглушки.
-
Максимальная длина кольца сети – 36 км.
