3.2. Технология Frame relay
Сети frame relay - сравнительно новые сети, которые гораздо лучше подходят для передачи пульсирующего трафика локальных сетей по сравнению с сетями Х.25. Преимущество сетей frame relay заключается в их низкой протокольной избыточности и дейтаграммном режиме работы, что обеспечивает высокую пропускную способность и небольшие задержки кадров. Надежную передачу кадров технология frame relay не обеспечивает. Сети frame relay специально разрабатывались как общественные сети для соединения частных локальных сетей. Они обеспечивают скорость передачи данных до 2 Мбит/с.

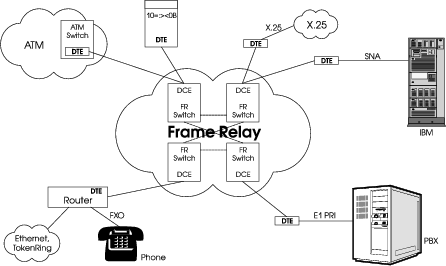

Рис. 3.2.1. Технология Frame relay
Услуги frame relay обычно предоставляются теми же операторами, которые эксплуатируют сети Х.25. Большая часть производителей выпускают сейчас коммутаторы, которые могут работать как по протоколам Х.25, так и по протоколам frame relay. Технология frame relay начинает занимать в территориальных сетях с коммутацией пакетов ту же нишу, которая заняла в локальных сетях технология Ethernet.
Сети frame relay следует применять только при наличии на магистральных каналах волоконно-оптических кабелей высокого качества. Стоимость использования данной сети достаточно высока. Подключение 1900 у.е. и абонентская плата 300 у.е.
3.3. Технология ADSL
ADSL модемы передают данные намного быстрее, чем обычные аналоговые модемы, используя те же телефонные линии. ADSL обеспечивает высокоскоростной широковещательный доступ. Скорость передачи данных достигает 8 Мб/с.
ADSL работает по имеющейся телефонной проводке, при этом не занимает телефонный канал. Таким образом, позволяет одновременно пользоваться телефонным аппаратом и осуществлять доступ в интернет. Фактически ADSL модем образует три канала:
-
высокоскоростной канал передачи данных из сети в компьютер (скорость — от 64 Кбит/с до 8,160 Мбит/с),
-
скоростной канал передачи данных из компьютера в сеть (скорость — от 32 Кб/с до 1 Мб/с),
-
обычный канал телефонной связи, по которому ведутся телефонные разговоры.
Скорость передачи данных зависит от используемого оборудования, длины и качества телефонной линии.
ADSL не требует, как аналоговый модем, набора номера для установления соединения с сетью.
Обычно телефонные сервисы используют минимальную часть пропускной способности телефонной линии, ADSL занимает оставшуюся часть для реализации высокоскоростной передачи. Стоимость равняется 50 у.е. в месяц при этом суммарная полоса пропускания должна составлять не менее 512Кбит/сек.
3.4. Выбор технологии организации сети
Таблица 3.4.1. Качественный выбор технологии
| ADSL | X.25 | Frame relay | |
| Максимальная скорость передачи (кбит/c) | 8000 кбит/c | 64 кбит/c | 2000 кбит/c |
| Надёжность передачи данных | хор (зависит от качества проводки) | хор (при использовании не скоростных каналов) | отл (гарантированная поддержка показателей качества) |
| Возможность масштабирования | неудовл (производительность уменьшается) | отл (производительность не уменьшается) | отл (производительность не уменьшается) |
| Стоимость подключения | 10 у.е. | 1000 у.е. | 1500 у.е. |
| Абонентская плата | 50 у.е. | 140 у.е. | 80 у.е. |
Заменим качественные параметры количественными в соответствии со следующими таблицами:
Таблица 3.4.2 Замена качественных параметров количественными
| отл | хор | удовл | неудовл |
| 5 | 4 | 3 | 2 |
Таблица 3.4.3. Количественный выбор технологии
| ADSL | X.25 | Frame relay | |
| Максимальная скорость передачи (кбит/c) | 8000 | 64 | 2000 |
| Надёжность передачи данных | 4 | 4 | 5 |
| Возможность масштабирования | 2 | 5 | 5 |
| Стоимость подключения | 1 | 10 /1000 | 10/1500 |
| Абонентская плата | 1 | 50/140 | 50/80 |
Пронормируем параметры таблицы и добавим весовые коэффициенты:
Таблица 3.4.4. Выбор технологии, используя весовые коэф.
| α | ADSL | X.25 | Frame relay | |
| Максимальная скорость передачи (кбит/c) | 0.2 | 1 | 0.008 | 0.25 |
| Надёжность передачи данных | 0.3 | 0.8 | 0.8 | 1 |
| Возможность масштабирования | 0.2 | 0.4 | 1 | 1 |
| Стоимость подключения | 0.1 | 1 | 0.01 | 0.0067 |
| Абонентская плата | 0.2 | 1 | 0.36 | 0.625 |
| ИТОГ | 0.82 | 0.52 | 0.68 |
Как видно из таблицы, лучшим выбором является технология ADSL. Это следует из того, что наша интерсеть не настолько велика, чтобы использовать в ней технологии X.25 и Frame relay. Эти технологии слишком дороги для использования.
В разделе 4 «Выбор оборудования сети фирмы» представлен выбор лучшего ADSL модема, а также выбор маршрутизатора.
Выбранное оборудование:
- ADSL модем Zyxel P660RT2 EE
- Маршрутизатор D-Link DFL-210
-
Выбор оборудования сети фирмы
-
Выбор маршрутизатора
Таблица 4.1.1. Качественный выбор маршрутизатора
| D-Link DFL-210 | Cisco 871-K9 | D-Link DGS-1224T | |
| Кол-во портов | 4 | 4 | 4 |
| Руководство пользователя | хор (описание настройки и основных функций устройства) | удовл (описание настройки устройства) | отл (полное описание настройки, функционирования и диагностики устройства) |
| Протоколы передачи данных | Отл (PPP over Ethernet VoIP) | хор (PPTP) | хор (PPTP) |
| Сертификаты | Отл (CUL, CE Mark, FCC Класс B, UL) | хор (CE Mark) | неуд (отсутствует) |
| Гарантия производителя | 12 мес | 6 мес | 12 мес |
| Цена | 94 у.е. | 47 у.е. | 51 у.е. |
Заменим качественные параметры количественными в соответствии со следующими таблицами:
Таблица 4.1.2 Замена качественных параметров количественными
| отл | хор | Удовл | неудовл |
| 5 | 4 | 3 | 2 |
Таблица 4.1.3. Количественный выбор маршрутизатора
| D-Link DFL-210 | Cisco 871-K9 | D-Link DGS-1224T | |
| Кол-во портов | 4 | 4 | 4 |
| Руководство пользователя | 4 | 3 | 5 |
| Протоколы передачи данных | 5 | 4 | 4 |
| Сертификаты | 5 | 4 | 2 |
| Гарантия производителя | 12 мес | 6 мес | 12 мес |
| Цена | 47/94 | 1 | 47/51 |
Пронормируем параметры таблицы и добавим весовые коэффициенты:
Таблица 4.1.4. Выбор маршрутизатора, используя весовые коэф.
| α | D-Link DFL-210 | Cisco 871-K9 | D-Link DGS-1224T | |
| Кол-во портов | 0.1 | 1 | 1 | 1 |
| Руководство пользователя | 0.1 | 0.8 | 0.6 | 1 |
| Протоколы передачи данных | 0.2 | 1 | 0.8 | 0.8 |
| Сертификаты | 0.2 | 1 | 0.8 | 0.4 |
| Гарантия производителя | 0.2 | 1 | 0.5 | 1 |
| Цена | 0.2 | 0.5 | 1 | 0.92 |
| ИТОГ | 1 | 0.88 | 0.78 | 0.82 |
Как видно из таблицы, лучшим выбором является маршрутизатор D-Link DFL-210
-
Выбор модема
Таблица 4.2.1. Качественный выбор модема
| ASUS AM602 | Zyxel P660RT2 EE | DSL-2300U | |
| Кол-во сетевых разъемов | 2 | 4 | 3 |
| Сетевой разъем | хор (Последовательный RS-232) | отл (RJ-45 LAN (10BASE-T/100BASE-TX)) | отл (RJ-45 LAN (10BASE-T/100BASE-TX)) |
| WAN | отл (PPPoE, PPPoA, IPoA, MER) | хор (PPPoE, IPoA) | удовл (PPPoE) |
| ADSL соединение | 10 сек. | 25 сек. | 45 сек. |
| Максисальная скорость вх. потока(Мбит/c) | 8Мбит/с | 24Мбит/c | 24Мбит/c |
| Цена | 40 у.е. | 75 у.е. | 90 у.е. |
Заменим качественные параметры количественными в соответствии со следующими таблицами:
Таблица 4.2.2 Замена качественных параметров количественными
| отл | хор | удовл | неудовл |
| 5 | 4 | 3 | 2 |
Таблица 4.2.3. Количественный выбор модема
| ASUS AM602 | Zyxel P660RT2 EE | DSL-2300U | |
| Кол-во сетевых разъемов | 2 | 4 | 3 |
| Сетевой разъем | 4 | 5 | 5 |
| WAN | 5 | 4 | 3 |
| ADSL соединение | 1 | 10/25 | 10/45 |
| Максисальная скорость вх. потока(Мбит/c) | 8 | 24 | 24 |
| Цена | 1 | 40/75 | 40/90 |
Пронормируем параметры таблицы и добавим весовые коэффициенты:
