При решении 32-разрядных задач замена, например Pentium - 133 на Pentium Pro - 166 позволяет увеличить производительность системы следующим образом:

Прежде чем переходить с МП Pentium на МП Pentium Pro следует использовать следующие методы повышения производительности: Повышение объёма КЕШ-2 и ОЗУ (для серверов приложений); установка более быстрых дисков или более быстрых матриц RAID (для файловых серверов); установка более быстрых дисковых интерфейсов (SCSI).

Например, для Pentium Pro - 200 увеличение КЕШ-2 с 512 до 1024 Кбайт позволяет увеличить производительность:

• для сервера приложений на 10 %.

• для файлового сервера на 6 %.

• для Web-сервера на 3-5 %.

Замена ЦП сервера Pentium Pro - 200 на ЦП Pentium II - 300 позволяет увеличить производительность:

• для сервера приложений менее 10 %.

• для файлового сервера на 2 %.

В качестве серверов центрального офиса целесообразно использовать серверы на базе процессора Pentium II.

Особенности построения сервера на базе процессора Pentium II:

• В настоящее время широко используется только один набор микросхем - Intel 82440 LX.

• На платах используются модули памяти DIMM 3 слота.

• PCI - 4,5 слотов.

• ISA - от 2 до 4 слотов.

• Максимальный объем ОЗУ - 384 Мбайт (только EDO и SDRAM )

• Установка частот и коэффициентов умножений частот осуществляется либо программно (BIOS) либо с помощью джамперов.

В каждой из двух локальных сетей центрального офиса необходимо использовать сервер фирмы Dell.

Сравнительные характеристики серверов Dell.

Dell PowerEdge 1400 - двух-процессорная платформа для рабочих групп с дисками, не предназначенными для замены в горячем режиме.

Dell PowerEdge 2400 - двух-процессорный сервер для рабочих групп с повышенной надежностью и отказоустойчивостью.

Dell PowerEdge 4400 - двухпроцессорная платформа для уровня отдела с повышенной готовностью и хорошим расширением.

Основные спецификации	Dell PowerEdge 1400	Dell PowerEdge 2400	Dell PowerEdge 4400
Поддерживаемый процессор	До 2-x процессоров Pentium II 200 МГц	До 2-x процессоров Pentium II 266-МГц	До 2-x процессоров Pentium III 300-МГц
Объем кэш-памяти на каждый процессор	256 Кб	512 Кб	512 Кб
ОЗУ (и допустимое расширение)	32 Мб (512 Мб)	64 Мб (512 Мб)	64 Мб (512 Мб)
Общее число слотов ввода/вывода	7 (5 PCI, 2 ISA)	6 (2 PCI, 4 PCI/EISA)	8 (5 PCI, 3 PCI/ISA)
Контроллер диска	Single Wide-Ultra SCSI-3	Dual Wide-Ultra SCSI-3	Dual Wide-Ultra SCSI-3
Встроенные отсеки для дисководов	1 x 1”	3 x 1.6” не оперативно заменяемых или 3 x 1” с возможностью "горячей" замены	7 (симплексный режим) или 8 (дуплексный) x 1” или 6 x 1.6” с возможностью "горячей" замены
Имеющиеся съемные отсеки	2 x 1.6”	2 x 1.6”	2 x 1.6”
Максимальный объем встроенной дисковой памяти	22.5 Гб	45.5 Гб	72.8 Гб
Конструкция	Башня	Башня (преобразуется в стойку высотой 5U) или стойка высотой 5U	Башенный корпус на "лапках" (допускает преобразование в стоечную конструкцию высотой 7U ) или стойка высотой 7U

В сетях центрального офиса будут использованы серверы Dell PowerEdge 4400.

Схема шин системной платы сервера на базе процессора Pentium II и подключенных к ним устройств (сетевой адаптер и SCSI - контроллер помещаются на шину PCI):

схема центрального офиса: файл office_central.doc

2.3. Удаленный офис №1.

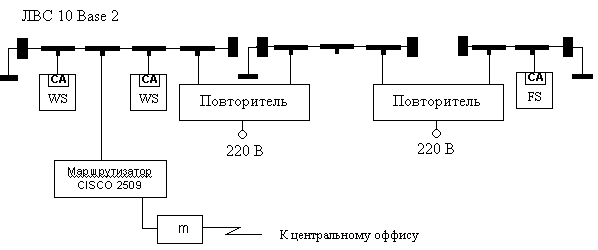

2.3.1. Структурная схема локальной вычислительной сети удаленного офиса № 1.

2.3.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.3.2.1. Локальная вычислительная сеть 10Base2.

2.3.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• тонкий коаксиальный кабель марки RG-58, волновое сопротивление 50 Ом;

• сетевые адаптеры Ethernet с разъемом BNC;

• Т-коннекторы;

• терминаторы с сопротивлением 50 Ом;

• повторители (устройства, предназначенные для усиления сигнала, проходящего по кабелю).

Правила:

• рабочие станции подключаются к кабелю с помощью сетевого адаптера и Т-коннектора;

• максимальная длина сегмента сети (кусок кабеля, обрамленный с обеих сторон терминаторами) не более 185 м;

• один из терминаторов каждого сегмента обязательно заземляется;

• если нет возможности качественного заземления и число сегментов не более 3, то можно не заземлять сеть при выполнении следующих правил: кабель должен быть однороден, расстояние между Т-коннекторами равно 2,5 м, применяются однотипные сетевые адаптеры;

• к сегменту можно подключить не более 30 узлов Т-коннекторами;

• минимальное расстояние между двумя соседними Т-коннекторами – 2,5 м;

• расстояние между двумя соседними узлами должно быть кратно 2,5;

• для соединения двух сегментов друг с другом используется повторитель;

• между любыми двумя узлами должно быть не более 5 сегментов (4 повторителей, 90 узлов);

• максимальная длина сети не более 925 м.

2.3.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы Allided Telesyn:

• сетевые адаптеры AT1500BT (с разъемами BNC) для шины PCI;

• тонкий коаксиальный кабель марки RG-58, волновое сопротивление 50 Ом;

• Т-коннекторы;

• терминаторы с сопротивлением 50 Ом;

• повторители AT-MR 125.

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде одного сегмента.

2.3.2.2. Связь сетей.

Для связи с центральным офисом используется маршрутизатор Сisco 2509.

2.3.3. Серверы локальной вычислительной сети удаленного офиса № 1.

Фирма Compaq предлагает следующие серверы на базе Pentium и Pentium Pro:

Исходя из характеристик производительности серверов на базе процессоров Pentium, PentiumPro и Pentium II, в качестве сервера удаленного офиса № 1 можно предложить сервер на базе Pentium II - Dell PowerEdge 2400.

2.4. Удаленный офис № 2.

2.4.1. Структурная схема локальной вычислительной сети удаленного офиса № 2.

2.4.2. Выбор оборудования и правила построения локальной вычислительной сети.

2.4.2.1. Локальная вычислительная сеть Token Ring.

2.4.2.1.1. Правила установки и монтажа.

Основные компоненты сети:

• устройства доступа рабочих станций к сети S-TAU (Token Ring Access Unit), имеющие рабочие порты (12, 24) для подключения ЭВП и порты RI (Ring Input) и RO (Ring Output);

• устройства промежуточного доступа LAU, которые подключаются к рабочим портам S-TAU.

• сетевые адаптеры Token Ring;

• экранированная витая пара (ЭВП).

Правила:

• кусок ЭВП, обрамлённый с обеих сторон разъёмами DB9, называется лучом, длина луча не более 100 м (при использовании LAU длина луча считается от СА до S-TAU);

• LAU бывает двух типов: LAU-2 (на два порта) и LAU-4 (на четыре порта). LAU-4 всегда подключается к порту S-TAU, а два LAU-2 могут быть последовательно соединены друг с другом;

• в сети могут находиться до 12 последовательно соединенных S-TAU;

• S-TAU соединяются таким образом. что порт выхода одного S-TAU всегда соединяется с портом входа следующего S-TAU;

• к рабочим портам S-TAU можно подключить порт входа LAU - устройства промежуточного доступа;

• в сети может быть не более 255 узлов;

• если в сети используется только одно устройство S-TAU, то в его порты RI и RO устанавливаются заглушки.

2.4.2.1.2. Выбор сетевого оборудования.

Согласно условию технического задания, сетевое оборудование должно быть фирмы IBM:

• устройства доступа рабочих станций к сети S-TAU (концентратор) IBM TOKEN RING MAU 8228 DATA CONNECTOR;

• сетевые адаптеры IBM TOKEN RING COPIER;

• экранированная витая пара (STP).

Поскольку в сети находится 20 рабочих станций и один сервер, целесообразно реализовать ее в виде устройства S-TAU.

2.4.2.2. Связь сетей.

Связь с центральным офисом осуществляется с помощью маршрутизатора фирмы Cisco 2510.

2.4.3. Серверы локальной вычислительной сети удаленного офиса № 2.

В данной сети используется сервер на базе Pentium II - Dell PowerEdge 2400 (выбор сервера - см. п. 2.3.3. настоящего документа).

3. Методы создания отказоустойчивых

и высокопроизводительных серверов.

3.1. Методы увеличения производительности.

Производительность системы определяется сочетанием ее аппаратно - программных средств.

Повышение производительности может быть достигнуто путем использования аппаратных средств, обладающих лучшими характеристиками производительности по сравнению с уже применяющимися.

Повышение производительности сервера, следует производить в соответствии с предварительными расчетами “узких мест” - аналитическими либо с помощью моделирования его работы (см. п. 8 настоящего документа). Эти расчеты показывают целесообразность увеличения производительности того или иного узла сервера - процессора, дисковой подсистемы. Аналогично для ЛВС можно определить, например, актуальность увеличения пропускной способности каналов связи.
