7 0 100311.908 7 18 19 2 1.000

4 0 100367.250 4 18 19 2 2.000

11 0 200000.000 11 0 22

1. Результаты имитационного эксперимента

Таблица 39. Результаты имитационного эксперимента.

1. Сравнительный анализ результатов моделирования.

Таблица 40. Сравнительный анализ результатов моделирования.

№	Модель	Загрузка устройств			Время цикла
		Pk	Pп	Pд
1	Аналитическая Имитационная	0,42 0,4	0,21 0,2	0,07 0,07	167,7 176
2	Аналитическая Имитационная	0,23 0,22	0,13 0,12	0,04 0,04	304,3 310
3	Аналитическая Имитационная	0,23 0,23	0,13 0,12	0,04 0,04	304,3 311
4	Аналитическая Имитационная	0,39 0,38	0,39 0,37	0,07 0,07	179,3 185,7
5	Аналитическая Имитационная	0,41 0,38	0,2 0,2	0,14 0,13	169,6 186,6

Сравнительный анализ приведенных результатов показывает, что различие между результатами аналитического и имитационного моделирования составляет практически не более 8 %. Это вполне приемлемый для инженерных расчетов результат.

Различие между этими результатами объясняется следующими причинами:

• при аналитическом моделировании методом фонового потока использовали приближённый итерационный алгоритм нахождения значений выходных характеристик рассматриваемой системы.

• при аналитическом моделировании выбран слишком большой шаг дельта, не дающий достаточной точности

• при аналитическом моделировании не точно подобраны коэффициенты К1 и К2

• при имитационном моделировании на языке GPSS задано ограниченное время моделирования

• при имитационном моделировании использована приближенная экспоненциальная функция распределения времени обслуживания и выбора диска, которые заданы по точкам.

Выводы

При разработке проектного решения на объединенную сеть, связывающую центральный и 2 удаленных офиса фирмы, получены следующие основные результаты:

1. Разработана объединённая сеть фирмы для центрального офиса и двух удалённых филиалов. В центральном офисе фирмы расположены ЛВС 100 Base TX и ЛВС 10 Base 2

В первом филиале фирмы расположены ЛВС 10 Base 2 и ЛВС 10 Base T

Во втором филиале фирмы расположена ЛВС Token Ring на ЭВП

2. Для сетей центрального офиса и удалённых филиалов было выбрано оборудование в соответствии с вариантом задания.

3. Приведены рекомендации по модернизации и реорганизации сети.

4. Проведен выбор типа удаленной связи объединенной сети фирмы.

5. Проведена настройка сетевой ОС Windows Server 2003 и СУБД SyBase.

6. Выполнено распределение предметных баз данных по узлам сети (без учета репликаций и с учетом репликаций).

7. Проведено аналитическое моделирование функционирования ЛВС и имитационное (с помощью языка GPSS) моделирование функционирования ЛВС.

1. Литература.

1. Лекции по курсу “Эксплуатация АСОиУ” 2010 г.

2. Методические указания к курсовой работе по дисциплине “Эксплуатация АСОИиУ”

3. Олифер В.Г.,Олифер Н.А. –Компьютерные сети. Принципы, технологии,протоколы: Учебник для ВУЗов

4. Томашевский В., Жданова E. -Имитационное моделирование в среде GPSS. 2003

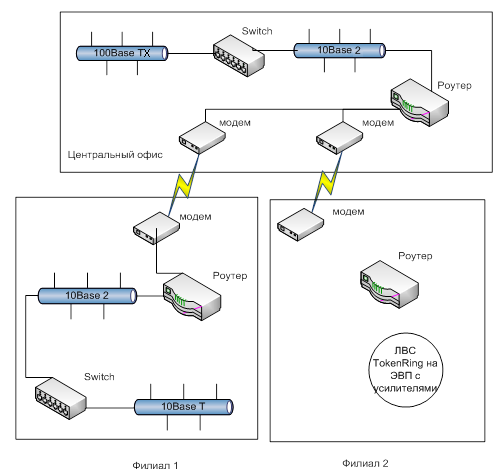

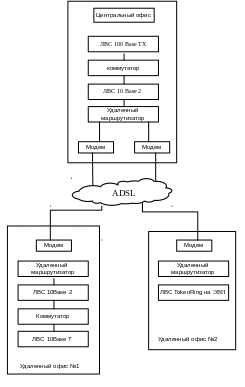

Приложение 1. Структурная схема распределенной АСОИиУ фирмы

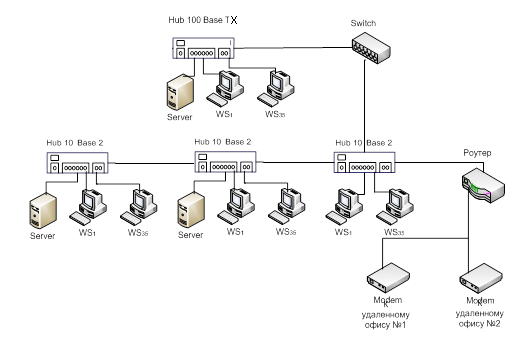

Схема сети центрального офиса

Фролова Ю.А. ИУ5-93

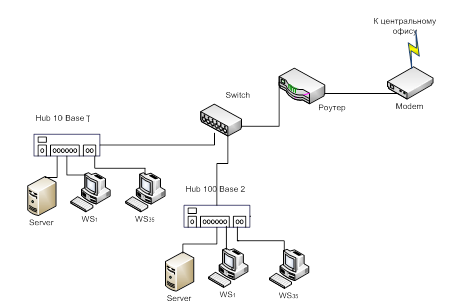

Схема сети филиала 1

Фролова Ю.А. ИУ5-93

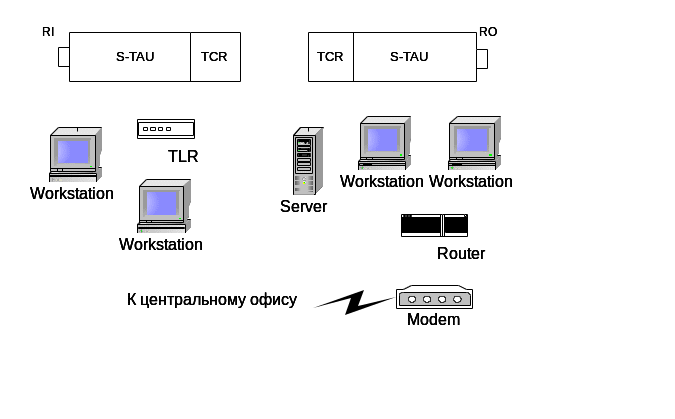

Схема сети филиала 2

Фролова Ю.А. ИУ5-93

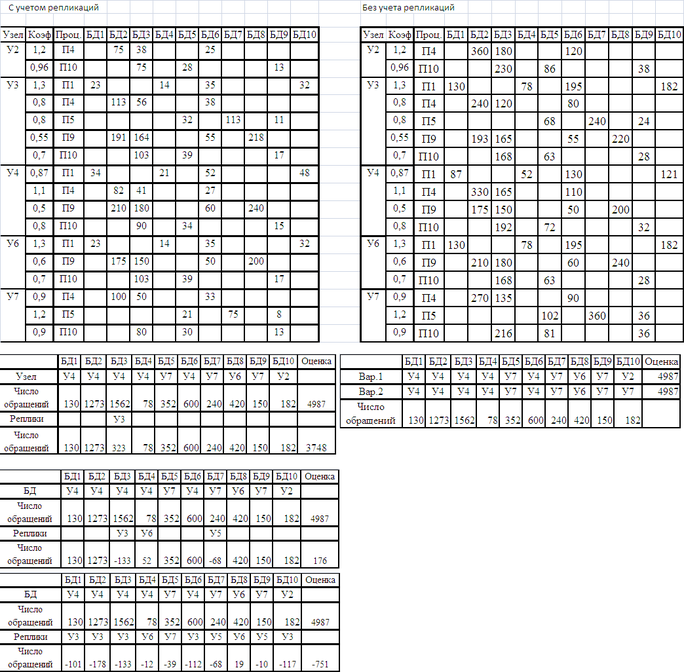

Приложение 2. Распределение предметных баз данных по узлам сети

Фролова Ю.А. ИУ5-93

Приложение 3. Моделир. сети, содержащей ПЭВМ и сервер

Фролова Ю.А. ИУ5-93
