Сравнение по критерию «Емкость диска».

Критерий	Вар. 1	Вар. 2	Вар. 3	Собственный вектор	Вес
Вар. 1	1	1	0,11	0,48	0,09
Вар. 2	1	1	0,11	0,48	0,09
Вар. 3	9	9	1	4,26	0,82

Таблица 4.8.

Сравнение по критерию «Возможность горячей замены дисков».

Критерий	Вар. 1	Вар. 2	Вар. 3	Собственный вектор	Вес
Вар. 1	1	1	0,5	0,79	0,25
Вар. 2	1	1	0,5	0,79	0,25
Вар. 3	2	2	1	1,58	0,50

Таблица 4.9.

Сравнение по критерию «Электропитание ».

Критерий	Вар. 1	Вар. 2	Вар. 3	Собственный вектор	Вес
Вар. 1	1	0,33	0,14	0,36	0,12
Вар. 2	3	1	0,2	0,84	0,32
Вар. 3	7	5	1	3,23	0,56

Таблица 4.10.

Сравнение по критерию «Стоимость».

Критерий	Вар. 1	Вар. 2	Вар. 3	Собственный вектор	Вес
Вар. 1	1	0,14	1,28	0,56	0,11
Вар. 2	7	1	9	3,92	0,80
Вар. 3	0,77	0,11	1	0,44	0,09

Синтез полученных коэффициентов важности определяется по формуле:

где w_i – вес i-го критерия, V_ji – важность j-й альтернативы по i-му критерию.

Для рассматриваемых трех вариантов серверов проведенные вычисления позволяют определить:

S1 = 0,23

S2 = 0,47

S3 = 0,3

Теперь мы найдем наилучший критерий по формуле:

, где k – наилучший вариант.

Получаем: , второй вариант (сервер HP 505682-421) лучше остальных в соответствии с выбранными критериями.

Расчет оценки совместимости

Расчеты были проведены в MS Excel. По результатам все ОС <=0,1 т.е. все приведенные матрицы согласованы.

рассчитывался по формуле:

Оценка совместимости рассчитывалась по формуле:

Особенности эксплуатации структурированной кабельной системы (СКС).

Основой информационной сети предприятия является его структурированная кабельная система (СКС). Она предоставляет возможность интеграции большей части приложений, используемых в повседневной жизни предприятия, например системы видеонаблюдения, ЛВС, традиционной и IP-телефонии. Естественно, что набор работающих на базе СКС приложений не статичен, в процессе работы одни устройства добавляются, другие убираются, разворачиваются и сворачиваются различные системы, сотрудники переезжают с места на место. При этом коммутация оконечных устройств с активным оборудованием общего обслуживания (АТС, серверы, коммутаторы и др.) – это основное назначение кабельной сети и производится в рамках ее текущей эксплуатации, или администрирования.

Эксплуатация СКС – системный подход

Эксплуатация СКС не должна производиться бессистемно. Для этого имеется ряд правил, и без их выполнения процесс администрирования кабельной сети через некоторый небольшой промежуток времени становится очень трудоемким, а вероятность затронуть или нарушить одни соединения в попытке установить другие возрастает многократно

Итак, определимся, какие основные задачи приходится решать при штатной эксплуатации СКС.

Первая задача – это определение, на какой порт или модуль линейной части кросса выведено конкретное рабочее место. В данном случае кросс может состоять из набора кроссовых панелей и/или патч-панели.

Вторая задача – это определение, на какой порт станционной части кросса выходит конкретный порт активного оборудования. Если активное оборудование имеет легко доступные с лицевой стороны абонентские порты. Например, большая часть сетевого оборудования и многие современные АТС имею порты в виде гнездRJ45 или RJ11/12, то этот вопрос менее актуален. Хотя при большом количестве портов активного оборудования вторая задача становится непростой.

Третья задача – определение, какой порт или модуль линейной части кросса соединен с конкретным портом станционной и наоборот.

Другими словами, основные задачи администрирования СКС решаются на кроссе.

Поддержание документации в актуальном состоянии – кабельный журнал

Прежде всего, при сдаче кабельной системы в эксплуатацию, инсталлятор должен предоставить заказчику пакет документации. В числе прочих документов в него должно входить описание решения СКС и кабельный журнал.

В кабельном журнале описывается маркировка каждого кабеля, откуда и куда он идет, его марка, длина кабельной линии и его назначение. Кроме того, в состав исполнительной документации входит описание лицевой стороны (фасада) кросса, включающее в себя назначение каждого пассивного устройства (патч-панели или кроссовой панели), а также соединительного блока или модуля. При наличии этой информации первая и вторая задачи –решаются достаточно просто.

Следует отметить, что вес документы рекомендуется заказчику держать в актуальном состоянии. Конфигурация СКС со временем может изменяться, недостаток розеток или перепланировка помещений приводят к необходимости установки новых телекоммуникационных розеток и создания новых рабочих мест, может появиться дополнительное активное оборудование, а значит и на кроссовом поле в кросс появляются новые коммутационные и соединительные поля и точки коммутации. По понятным причинам все эти изменения в кабельной системе (так называемые MAC – move, add, change ) должны быть сразу отражены в документации. Если сразу не внести изменения то восстановить потом ситуацию с коммутацией и подключением бывает затруднительно, а иногда и невозможно. По крайней мере, я встречал объект на котором так были уложены в кабельные организаторы патч-корды, что даже вытащить их без ножа была невозможно.

Маркировка пассивных элементов СКС

Другой способ «не заблудиться» в кроссе – промаркировать все пассивные элементы кроссовых устройств. Ориентироваться в грамотно нанесенных метках гораздо удобнее, чем по чертежам исполнительной документации. Согласно стандарту TIA/EIA-606А и нашему отечественному аналогу ГОСТ Р 53246-2008 (раздел 9), маркироваться должны практически все элементы СКС, включая: розетки и модули на розетках; патч-панели и модули на патч-панелях; кроссовые панели и соединительные блоки; кабели; муфты (неразъемные соединители); консолидационные точки; телекоммуникационные помещения. А согласно TIA/EIA-606А еще и элементы телекоммуникационного заземления и кабель-каналы. Стандарты предъявляет к меткам определенные требования, которые мы здесь приводить не будем, так как Вы можете посмотреть на сайте в разделе документы стандарт ГОСТ Р 53246-2008. Этот вопрос там неплохо расписан.

Для большинства текущих эксплуатационных задач необходимо хотя бы пометить розетки, кабели, кроссовые панели и, по возможности, порты на них. Панели с разъемами типа RJ-45 обычно имеют специально отведенные для маркировки портов места либо сверху гнезд, либо снизу. С кроссовыми панелями 110 типа сложнее с местами под маркировку соединительных блоков 110-го типа: у кроссовой панели есть съемные планки, предназначенные для целей маркировки, в которые можно вставить бумажную полоску, но планки имеют обыкновение теряться на объекте.

Трассировка кабельных линий СКС

К сожалению, инсталляторы иногда не представляют необходимого пакета документов и не маркируют элементы СКС, хотя это регламентируется стандартами, либо эксплуатирующие сотрудники не поддерживают кабельный журнал в актуальном состоянии. В этой ситуации для отслеживания линий без специального оборудования не обойтись.

Заключение

При эксплуатации структурированной кабельной сети, администратор должен решать такие задачи, как идентификация портов кросса, переключение и отслеживание соединительных линий между ними, а так же устранение последствий аварийных ситуации на вверенном участке.

При этом, для облегчения труда, рекомендуется выполнять несколько простых правил. Это содержание в актуальном состоянии документации по СКС, своевременное нанесение меток на ее элементы, аккуратное кроссирование с укладкой избыточной длины проводов в соответствующие организаторы.

Для работы администратору потребуется набор приборов и специализированных инструментов, включающий в себя комплект для трассирования кабелей, телефон, кабельный тестер, инструмент для забивания контактов IDC 110 панели, нож для снятия изоляции и клещи для обжима коннекторов. Естественно нельзя забывать и об инструментах «на все случаи жизни»: пассатижи, отвертки и др., которые могут сильно пригодиться в непредвиденных ситуациях.

5. Настройка рабочих параметров сетевой ОС.

Windows Server 2003 (кодовое название при разработке — Whistler Server, внутренняя версия — Windows NT 5.2) — операционная система семейства Windows NT от компании Microsoft, предназначенная для работы на серверах. Она была выпущена 24 апреля 2003 года.

Первоначальная настройка Windows Server 2003.

При запуске Windows Server 2003 автоматически запускается служба Event Log (Журнал событий). Windows записывает все события в три журнала (или больше, если установлена служба Active Directory или DNS) и предоставляет возможность просматривать журналы с помощью утилиты Event Viewer (Просмотр событий).

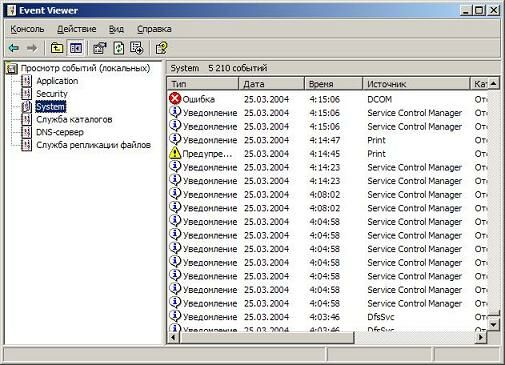

Рис.7. Окно утилиты Event Viewer.

Прежде чем начать настройку системы, просмотрите журналы событий на наличие ошибок. Если журнал содержит записи об ошибках, проанализируйте эти ошибки и постарайтесь решить проблему, прежде чем приступать к дальнейшей настройке системы.

Программа установки устанавливает Windows Server 2003 в минимальной конфигурации, по соображениям безопасности. Изначально установлены только основные службы, обеспечивающие работоспособность ядра системы. В процессе настройки Windows Server 2003, администратор может установить все необходимые службы и протоколы, обеспечивая при этом безопасный доступ к данным и ресурсам сервера. К процессу первоначальной настройки Windows Server 2003 относятся: настройка набора компонентов Windows, настройка основных системных параметров Windows, установка дополнительных драйверов и устройств, установка дополнительных программ, установка пакетов обновлений и отдельных обновлений. Все эти операции желательно произвести сразу после установки.

Проверка параметров безопасности.

После установки операционной системы Windows Server 2003 проверьте следующие параметры безопасности сервера и при необходимости установите их:

• Просмотр параметров запуска служб. Откройте окно Управление компьютером. В папке Службы узла Службы и приложения измените Тип запуска для служб таким образом, чтобы автоматически запускались только необходимые серверу службы. Кроме того, подтвердите, что все автоматически запускающиеся службы могут запускаться без вмешательства пользователя или без нескольких попыток.

• Просмотрите сведения о параметрах безопасности по умолчанию. В операционных системах семейства Windows Server 2003 по умолчанию включена конфигурация усиленной безопасности Internet Explorer. Параметры этой настройки позволяют повысить уровень безопасности компьютера, ограничивая возможность воздействия на него через веб-сайты злоумышленников. В связи с этим при наличии соответствующего уровня безопасности может оказаться, что некоторые веб-сайты в процессе просмотра в Интернете и интранет-сетях отображаются в Internet Explorer с ошибками. Кроме того, при попытке доступа к сетевым ресурсам, таким как файлы общих папок UNC, может быть предложено ввести учетные данные. В значения параметров расширенной настройки безопасности можно вносить изменения.

• Просмотр открытых сетевых портов. Чтобы обеспечить защиту от несанкционированного доступа к серверам, закройте порты, которые не нужны системе для правильного функционирования. С помощью команды netstat можно просмотреть порты. Кроме того, полезно использовать сканер внешнего порта и сравнить полученные результаты с результатами выполнения команды netstat. До запуска сканера порта, в случае если он влияет на поведение системы или отключает существующие триггеры для обнаружения вторжения, необходимо уведомить об этом других системных администраторов.

• Переименование или отключение учетной записи администратора; установка или просмотр разрешений и учетных записей, относящихся к данному серверу. Переименуйте или отключите учетную запись администратора, созданную во время установки (ее нельзя удалить). Для настройки, задач архивирования, работы и использования сервера установите соответствующие учетные записи и разрешения. Для пользователей и администраторов ограничьте доступ до необходимого минимума. Например, для тех, кто выполняет только задачи архивирования, используйте группу Операторы архива. Кроме того, установите политики, необходимые для поддержки пользователями надежных паролей.

• Определение применяемых к серверу изменений системы безопасности. Связанные с безопасностью вопросы меняются в зависимости от решаемых сервером задач. Например, возникает вопрос о том, какой тип доступа необходим и каковы возможные последствия несанкционированного доступа к файловому серверу, которому нужен доступ к заданному файлу или папке. Для веб-сервера эти вопросы относятся к используемым веб-приложениям, связанным с их использованием рискам и настройкам, которые могут помочь снизить вероятность этих рисков.

• Настройка параметров аудита, установка системной защиты и антивирусного сканера. Просмотрите и примените параметры аудита, в том числе для событий безопасности, что позволит отслеживать все изменения в системе и защищать программное обеспечение от нежелательных изменений.

• Проверка правильности установки брандмауэра. Брандмауэр - это система безопасности, действующая как защитный барьер между сетью и внешним миром.
