• в RAID-0: Используется полосовая организация без избыточных данных и информации четности. Отказы недопустимы. Проблемой является избыточность.
• RAID-1: Используется зеркальное отображение без полосовой организации и информации четности. Допустим отказ одного диска. Проблемой является стоимость.
• RAID-1+0: Используется зеркальное отображение и полосовая организация без информации четности. Это высокоскоростной и дорогой метод.
• RAID-2: He нашел широкого распространения в связи с отсутствием гибкости и сложностью. Допустим отказ одного диска.
• RAID-3: Используется полосовая организация с информацией четности и без зеркального отображения. Допустим отказ одного диска.
• RAID-4: Используется полосовая организация с информацией четности и без зеркального отображения. Допустим отказ одного диска.
• RAID-5: Используется полосовая организация с информацией четности и без зеркального отображения. Допустим отказ одного диска.
Особенности:
-
Происходит чередование секторов при записи на диски.
-
Наличие интегрированного контрольного диска (КД).
| S1 | S2 | K1-2 | ||
| S3 | K3-4 | S4 | ||
| K5-6 | S5 | S6 |
S - сектор, K - контрольная сумма
Минимальное количество дисков – 3. Стандартное количество – 5-7.
• RAID-6: Используется полосовая организация с двумя дисками с информацией четности и без зеркального отображения. Допустим отказ двух дисков.
• RAID-7: Разновидность RAID-5.
• RAID-S: Разновидность RAID-5.
• RAID-10: Интеграция RAID-1 и RAID-0.
Зеркализация партиции, построенной с чередованием. Данный тип предлагает наиболее высокую производительность и наилучшим образом защищает от сбоев. Это самое дорогое решение, но для высоко нагруженных OLTP-систем это то, что надо.

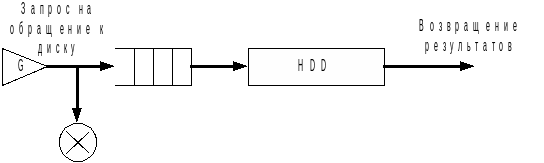

| RAID | Число запросов к контроллеру | |
| на запись | на чтение | |
| RAID 0 (IO = R + W) | 400 | 800 |
| RAID 1 (IO = R + 2W) | 300 | 600 |
| RAID 5 (IO = R + 4W) | 200 | 400 |
| RAID 10 (IO = R + 2W) | 300 | 600 |
В технологии RAID массивы недорогих дисков используются для максимального повышения производительности диска и доступности данных. Хотя методы зеркального отображения дисков, полосовой организации и контроля четности не новы, технология RAID объединяет эти элементы для ^создания улучшенного метода хранения данных. В различных уровнях RAID, которые определены официально или сформулированы поставщиком, используется комбинация этих трех элементов для поиска оптимального сочетания избыточности хранения данных и производительности дисков. Учитывая современные тенденции развития дисковой памяти, можно предположить, что поиск в этом направлении будет продолжаться.
Сравним наиболее приемлемые варианты:
| Дисковая подсистема | Параметры | |||
| Производительность | Надежность | Стоимость | Емкость (для 9,1 Гб диска) | |
| Один диск | 1 | Отсутствует | 1 | 9,1 Гб |
| RAID 1 | 7 | Отсутствует | 7 | 63,7 Гб |
| RAID 10 | 7 | Очень хорошо | 10 | 91 Гб |
| RAID 5 | 7 | Хорошо | 15 | 127,4 Гб |
| Дисковая подсистема | Параметры | |||
| Производительность при чтении | Производительность при записи | Надежность | Тип приложений | |
| RAID 0 | Великолепно | Великолепно | Отсутствует | OLAP, DSS |
| RAID 1 | Хорошо | Очень хорошо | Очень хорошо | Журнал транзакций, небольшие OLTP системы |
| RAID 5 | Очень хорошо | Плохо | Хорошо | OLTP |
| RAID 10 | Великолепно | Великолепно | Очень хорошо | Высоко нагруженные OLTP системы |
3.2.1.3. Резюме по выбору дисковой подсистемы.
Сопоставляя параметры проектируемой системы и вышеуказанные сравнительные характеристики дисковых подсистем для проектируемой системы в качестве дисковой системы целесообразно выбрать RAID 1 для обеспечения ВЕЛИКОЛЕПНОЙ производительности, так как система не является критичной к непрерывности функционирования НАДЕЖНОСТЬ можно обеспечить резервированием пользовательской информации на специальных устройствах резервного копирования и репликацией баз данных.
3.3. Выбор источников бесперебойного питания.
3.3.1. Причины необходимости установки ИБП.
-
Броски напряжения электропитания длительностью до 10 и более миллисекунд.
-
Повышение входного напряжения питания по отношению к номинальному более чем на 10%.
-
Понижение входного напряжения питания по отношению к номинальному более чем на 15%.
-
Шумы в линии электропитания.
3.3.2.Способы подключения источников бесперебойного питания.
3.3.2.1.Через COM - порт.
Сервер
СА СОМ ИБП
Управление
Когда входное напряжение электрического питания выходит за допустимые границы, питание сервера происходит от аккумулятора ИБП в течение 5-10 минут. При этом посылается сигнал в СОМ - порт. Программное обеспечение ИБП (Power Shute) сообщает всем станциям о том, что питание сервера происходит от ИБП и что необходимо в течении 5 - 10 минут отключиться от этого сервера, при этом сервер производит запись ОП на диск.
3.3.2.2.Через специальную плату производителя источников бесперебойного питания.
Сервер
СА Плата ИБП
Управление
ПО находится на микросхеме платы.
3.4. Сравнительный анализ источников бесперебойного питания.
Типы ИБП:
ON LINE - Постоянно включенные ИБП.
OFF LINE - Резервные ИБП.
LINE INTERACTIVE - Интерактивные ИБП.
Сравнительная характеристика различных типов ИБП.
| Характеристики ИБП | ON LINE | OFF LINE | LINE INTERACTIVE | ||
| Наименование | Sola | Back UPS | Smart UPS | ||
| Фирма производитель | Exide Electronics | APC | APC | ||
| Номинальное напряжение | 220В ( +10%; -15% ) или 187В 242В | ||||
| Входная частота | 50 1 Гц | ||||
| Диапазон входного напряжения без перехода питания сервера от аккумулятора ИБП | 175В 295В | 197В 260В | 175В 295В | ||
|
| |||||
| Коэффициент нелинейности выходного напряжения ИБП | % отклонения выходного сигнала от синусоидального должен быть не более 5%. | ||||
| В | 250, 400, 600, 800, 1000, 1400, 2000 | 250, 400, 600, 700, 900, 1250, 1400, 2000 | |||
| КПД ИБП | 0,7 0,8 | 0,9 0,95 | 0,9 | ||
| Время переключения ИБП в режим автономного питания | 0 | 5 30 мсек | 2 5 мсек | ||
| Время поддержки напряжения питания от аккумулятора | 6 10 мин | ||||
| Характеристики ИБП | ON LINE | OFF LINE | LINE INTERACTIVE | ||
| Максимальное время заряда батареи ИБП до 90% мощности | 2 6 часов | ||||
| Наличие в ИБП гальвани-ческой развязки: Вх. - Вых. | + | - | + | ||
| Пик фактор ИБП |
|
|
| ||
| Недостатки |
|
|
| ||
На основании приведенной таблицы сравнительных характеристик в качестве источника бесперебойного питания для серверов проектируемых ЛВС целесообразно предложить источник бесперебойного питания типа Line Interective (Smart UPS).
4. Сравнительный анализ вариантов организации удалённой связи.
4.1. Основные сведения о модемах.
4.1.1. Виды модемов.
Асинхронный модем - подключается к COM - порту, передает информацию через двухпроводную телефонную линию связи, аналоговую. Подключается к асинхронному коммуникационному порту.
Факс-модем - асинхронный модем с добавлением функций передачи факсимильных сообщений.
Голосовой модем - модем с возможностью приема голосовых сообщений и воспроизведения голосовых данных.
SVD-модем - модем с возможностью одновременной передачи голоса и данных (для голоса достаточно скорости передачи в 9,6 Кбит/с).
Синхронный модем - модем, использующийся в мини-ЭВМ типа RS 6000, AS/400, подключается к синхронному коммуникационному порту. Модем используется в сетях с коммутацией пакетов, имеет разъем только 25 pin, так как для обеспечения его работы требуется большее число сигналов.
