При отказе какого-то диска система восстанавливается по контрольной сумме. При отказе любых двух дисков система выходит из строя.
По условию количество основных дисков (без учета уровня RAID) n = 2. Следовательно, с учетом уровня RAID количество основных дисков N = n+1=3.

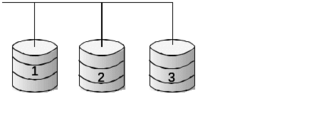

Рис.8. Схема дисковой подсистемы уровня RAID 1.
Формализованная схема для оценки надежности дисковой подсистемы уровня RAID1 представлена на Рис. 9.
Рис. 9. Формализованная схема дисковой подсистемы уровня RAID1.
Расчет вероятности безотказной работы рассчитывается по формуле:
Находим вероятность безотказной работы для двух дисков 1 и 2: P12 = P1+P2-P1P2 = 0,6+0,6-0,36 = 0,84;
Находим вероятность безотказной работы системы всех дисков:
Pсист = P12P3 = 0,504
-
Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы.
Для модернизации сети следует перейти от используемой ОС OS/2 к другой более современной, такой как, например, Windows Server 2003, Windows Server 2008, Novell NetWare. То же касается и используемой СУБД DB-2, вместо которой лучше использовать Oracle или MS SQL Server. Необходимость этого перехода обусловлена тем, что данное ПО устарело и в настоящее время все меньше серверов способны работать с данной ОС. Также в современном ПО используются различные методы работы с информацией, которых не было ранее. К тому же современное ПО обладает некоторым дополнительным функционалом, которое может потребоваться, но которого нет в OS/2 и DB-2.
В одном из филиалов используется сеть 10Base2, которая требует, из-за использования BNC-коннекторов, близкого расположения рабочей станции к кабелю общей шины. В виду этого возможны неудобства при изменении расположения рабочих станций в здании офиса. Как вариант, следует рассмотреть переход к использованию структурированных кабельных сетей на основе витой пары. И если есть возможность перехода от шинной архитектуры – к звездообразной, то использовать технологию Ethernet 10BaseT.
-
Организация удаленной связи объединенной сети фирмы.
9.Выбор типа сети связи.
Мною было рассмотрено четыре варианта организации удалённых связей сети фирмы: X.25, Frame relay, ATM и связь по средствам технологии ADSL.
Технология X.25.
Х.25 определяет характеристики телефонной сети для передачи данных. Чтобы начать связь, один компьютер обращается к другому с запросом о сеансе связи. Вызванный компьютер может принять или отклонить связь. Если вызов принят, то обе системы могут начать передачу информации с полным дублированием. Любая сторoнa может в любой момент прекратить связь.
Технология Frame Relay.
Frame Relay обеспечивает возможность передачи данных с коммутацией пакетов через интерфейс между устройствами пользователя (например, маршрутизаторами, мостами, главными вычислительными машинами) и оборудованием сети (например, переключающими узлами).
В роли сетевого интерфейса, Frame Relay является таким же типом протокола, что и Х.25. Однако Frame Relay значительно отличается от Х.25 по своим функциональным возможностям и по формату. В частности, Frame Relay является протоколом для линии с большим потоком информации, обеспечивая более высокую производительность и эффективность.
Технология ATM.
Технология ATM ( Asynchronous Transfer Mode) - это транспортный механизм, ориентированный на установление соединения при передаче разнообразной информации в сети. Для этого в ATM разработана концепция виртуальных соединений (virtual connection) вместо выделенных физических связей между конечными точками в сети. Она обеспечивает высоко эффективную связь и большую гибкость в построении гомогенных сетей, где связь между узлами сети требуется независимо от их физического местоположения.
Технология ADSL.
ADSL - это технология, позволяющая превратить витую пару телефонных проводов в канал высокоскоростной передачи данных. Линия ADSL соединяет два модема ADSL, которые подключены к каждому концу телефонного кабеля. Медные провода имеют очень широкую полосу пропускания и , в принципе, способны передавать данные с высокими скоростями. Однако, для передачи голоса используется только незначительная часть этой полосы (до 4 кГц). В ADSL-технологии для передачи данных и голоса используются различные участки спектра сигнала: низкочастотные (до 4 кГц) для передачи голоса, высокочастотные - для передачи данных. Канал телефонной связи выделяется с помощью фильтров, что гарантирует работу вашего телефона даже при аварии соединения ADSL.
Основным протоколом передачи данных в ADSL сети является АТМ (сеть с асинхронным переносом ячеек). Этот протокол определен для каналов со скоростями до 2,5 Гбит/секунду, что говорит о его гибкости и нацеленности в будущее. ADSL сеть целиком и полностью использует все плюсы АТМ:
- Скорость и надёжность;
- Гибкость и масштабируемость;
- Гарантированное качество обслуживания;
- Мультисервисность (одновременная работа нескольких каналов/сервисов внутри одного физического канала);
Благодаря мультисервисности, через одно ADSL соединение можно создать несколько различных каналов связи с разными параметрами и характеристиками.
Таблица 3.1.
| ADSL | X.25 | Frame relay | ATM | |
| Пропускная способность(Мбит/c) | 1.1 (т.к. технология асинхронная имеем две скорости 640 Кбит/с и 1.5 Мбит/с) | 0.048 | 4 | 155 |
| Надёжность передачи данных | Отлично | Хорошо | Удовл. | Хорошо |
| Защищенность информации | Хорошо | Хорошо | Отлично | Отлично |
| Стоимость подключения | 1500 руб. | 30000 руб. | 45000 руб. | 30000 руб. |
| Абонентская плата | 1500 руб. | 4200 руб. | 2400 руб. | 8000 руб |
Таблица 3.2.
| Качественная оценка | Отлично | Хорошо | Удовлет. | Плохо |
| Количественная оценка | 1 | 0,8 | 0,6 | 0,4 |
Таблица 3.3.
| α | ADSL | X.25 | Frame relay | ATM | |
| Максимальная скорость передачи (кбит/c) | 0,3 | 0,0070 | 0,0003 | 0,0258 | 1 |
| Надёжность передачи данных | 0,2 | 1 | 0,8 | 0,6 | 0,8 |
| Защищенность информации | 0,1 | 0,8 | 0,8 | 1 | 1 |
| Стоимость подключения | 0,1 | 1 | 0,05 | 0,033 | 0,05 |
| Абонентская плата | 0,3 | 1 | 0,36 | 0,63 | 0,19 |
| ИТОГ | 1 | 0,6821 | 0,3981 | 0,4381 | 0,622 |
По итогам сравнения, выбираем сеть ADSL.
10.Выбор оборудования сети связи.
Коммутатор - устройство, предназначенное для соединения нескольких узлов
компьютерной сети в пределах одного или нескольких сегментов сети.
Выберем коммутатор для ЛВС фирмы. Рассмотрим три варианта коммутаторов 10/100 Base TX.
Таблица 3.4
Параметры сравнения коммутаторов
| Параметры сравнения | ASUS GigaX 3112 | D-LINK DES-3828P | TP-LINK TL-SG1048 |
| Внутренняя пропускная способность, Гбит/с | 28 | 12,8 | 96 |
| Поддержка VLAN | Есть | Есть | Нет |
| Количество портов | 12 | 24 | 48 |
| Размер таблицы Mac адресов, Мб | 16384 | 16384 | 8192 |
| Стоимость, руб. | 30 000 | 39 000 | 18 000 |
Таблица 3.5
Нормированные характеристики сравниваемых коммутаторов
| Параметры сравнения | Весовой коэффициент | ASUS GigaX 3112 | D-LINK DES-3828P | TP-LINK TL-SG1048 |
| Производительность | 0,3 | 0,292 | 0,133 | 1 |
| Поддержка VLAN | 0,1 | 1 | 1 | 0 |
| Количество портов | 0,4 | 0,25 | 0,5 | 1 |
| Размер буфера | 0,1 | 1 | 1 | 0,5 |
| Стоимость | 0,1 | 0,6 | 0,462 | 1 |
| Итог | 1 | 0,4476 | 0,4861 | 0,95 |
Оптимальным выбором является коммутатор TP-LINK TL-SG1048.
