Московский государственный технический университет им. Н.Э.Баумана.

Курсовая работа

по дисциплине «Эксплуатация АСОИиУ»

Вариант 11.

Расчетно-пояснительная записка

(вид документа)

Выполнил:

студент гр. ИУ5-92

______________/ Меликян А.А. /

“______”___________2012

Москва, 2012 г.

____________________________________________________________________________

Реферат

Распределенная система обработки данных (РСОД) – любая система, позволяющая организовать взаимодействие независимых, но связанных между собой ЭВМ. Эти системы предназначены для автоматизации таких объектов, которые характеризуются территориальной распределенностью пунктов возникновения и потребления информации.

В распределенных системах обработки данных в той или иной степени осуществляется реализация следующих основных функций:

• доступ к ресурсам (вычислительным мощностям, программам, данным и т. п.) с терминалов и из пользовательских программ в режиме «файл-сервер»;

• выполнение заданий и интерактивное общение пользователей с запущенными по их требованию программами в режиме «клиент-сервер»;

• сбор статистики о функционировании системы;

• обеспечение надежности и живучести системы в целом.

РСОД предприятия может объединять в себе множество локальных сетей. Локальная сеть - это коммуникационная система, поддерживающая в пределах здания или некоторой другой ограниченной территории один или несколько высокоскоростных каналов передачи цифровой информации, предоставляемых подключенным устройствам для кратковременного монопольного использования.

Внутри каждой локальной сети, в зависимости от используемых топологий и технологий используются различные правила построения сети.

Для максимальной производительности сети следует использовать оборудование, которое наибольшим образом подходит структуре данной сети, возможностям и требованиям данного предприятия. При выборе оборудования, помимо производительных характеристик, следует обращать внимание и на характеристики, описывающие особенности эксплуатации данного оборудования, такие как гарантийный срок, среднее время безотказной работы, и т.д. Это необходимо для снижения затрат предприятия на возможные замены, ремонт и обслуживание оборудования.

Для наилучшей производительности РСОД следует, помимо оборудования, выбирать и оптимально располагать необходимое программное обеспечение. Так базы данных в сетях следует размещать так, чтобы было как можно меньше обращений к базе данных извне узла ее размещения. Это приведет к наименьшей нагрузке сети от запросов к данной базе данных.

Оглавление

Техническое задание 4

1. Архитектура объединенной сети фирмы 5

1.1. Укрупненная схема сети: 5

1.2. Схема сети центрального отделения фирмы: 7

1.3. Схема сети филиала 1: 8

1.4. Схема сети филиала 2: 8

1.5. Правила построения сетей центрального отделения и филиалов фирмы. 9

2. Принципы построения производительных и отказоустойчивых сетей. 10

2.1. Принципы построения производительных сетей. 10

2.2. Принципы построения отказоустойчивых сетей. 12

2.3. Расчет вероятности безотказной работы дисковой подсистемы. 15

2.4. Рекомендации по модернизации или реорганизации рассматриваемой сети фирмы 16

3. Организация удаленной связи объединенной сети фирмы. 17

3.1. Выбор типа сети связи. 17

3.2. Выбор оборудования сети связи. 19

4. Выбор оборудования сети и особенности его эксплуатации. 21

5. Настройка рабочих параметров сетевой ОС. 25

6. Настройка рабочих параметров СУБД. 29

7. Распределение предметных БД по узлам сети. 33

8. Особенности эксплуатации коммутатора 36

9. Аналитическое моделирование сети. 40

10. Имитационное моделирование. 44

Результаты имитационного моделирования 47

11. Сравнительный анализ результатов моделирования. 48

Выводы 49

Литература 50

Техническое задание

Разработать проектное решение на распределенную АСОИиУ фирмы, объединившую все ее подразделения. Фирма включает центральный офис и два удаленных филиала.

В центральном офисе фирмы расположены ЛВС 100 Base T4 , содержащая два концентратора, и ЛВС 10 Base Т, содержащая два концентратора. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с двумя модемами.

В первом филиале фирмы расположены ЛВС 10 Base 2, содержащая два сегмента, и ЛВС 10 Base Т, содержащая два концентратора. Обе сети подключены к коммутатору, к нему также подключен удаленный маршрутизатор с одним модемом.

Во втором филиале фирмы расположена ЛВС Token Ring на ВОЛС с усилителями.

ЛВС в центральном офисе фирмы и ее удаленных филиалах работает под управлением сетевой ОС Linux. В сети установлена СУБД DB2.

В каждой ЛВС установлен двухпроцессорный сервер на базе ЦП с дисковой подсистемой уровня RAID-3. Определить вероятность безотказной работы дисковой подсистемы сервера, построенной на базе RAID-3, содержащей два базовых диска (без учета уровня RAID), при условии, что вероятность безотказной работы одного диска равна 0,6 и все диски одинаковые.

Необходимо провести сравнительный анализ серверов рабочей группы на базе двухпроцессорных ЦП и выбрать наилучший. Подробно описать особенности эксплуатации коммутатора.

Модель должна соответствовать общему виду, чтобы можно было провести исследование любого варианта. Результаты моделирования должны соответствовать варианту задания, поэтому необходимо провести моделирование системы, содержащей 11 рабочих станций (согласно номера варианта), канал и сервер.

1. Архитектура объединенной сети фирмы

Раздел записки должен содержать: укрупненную схему сети; схему сети центрального отделения фирмы; схему сети филиала 1; схему сети филиала 2; а также правила построения каждой сети.

Центральный офис фирмы должен включать cеть 100 BaseT4, состоящую из двух концентраторов, и сеть 10 Base Т, состоящую из двух концентраторов. Сети должны быть связаны через коммутатор.

Удаленный филиал №1 должен включать cеть 10 Base 2, состоящую из двух сегментов, и сеть 10 Base Т, состоящую из двух концентраторов. Сети должны быть связаны через коммутатор.

Удаленный филиал №2 должен включать cеть Token-Ring на ВОЛС с усилителями.

Сеть центрального офиса должна быть связана с сетями в удаленных филиалах через маршрутизаторы и модемы.

1.Укрупненная схема сети:

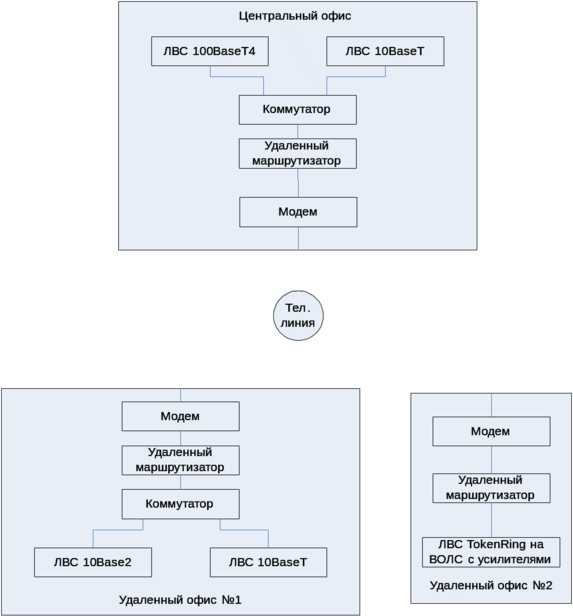

Рис. 1. Укрупненная схема РСОД фирмы.

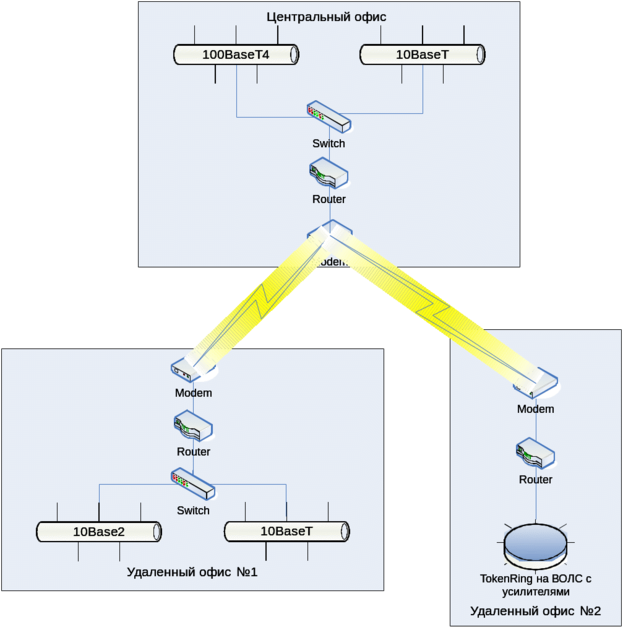

Рис.2. Укрупненная схема РСОД фирмы в графических обозначениях.

2.Схема сети центрального отделения фирмы:

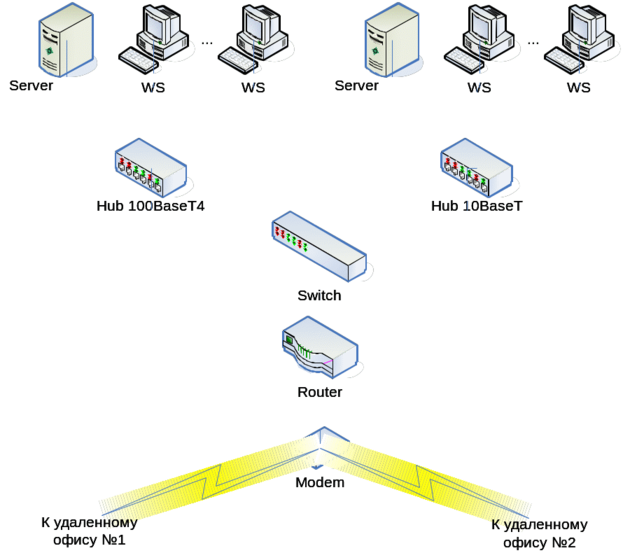

Рис.3. Структурная схема РСОД центрального офиса фирмы.

3.Схема сети филиала 1:

Рис. 4. Структурная схема РСОД первого удаленного офиса фирмы.

4.Схема сети филиала 2:

Рис. 5. Структурная схема РСОД второго удаленного офиса фирмы.

5.Правила построения сетей центрального отделения и филиалов фирмы.

1. Правила построения сетей центрального отделения.

   1. Правила построения ЛВС на базе стандарта 100 Base T4:

• Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3.

• Общее количество станций не должно превышать 1024.

• Максимальное число концентраторов между любыми двумя станциями сети 4.

• Максимальный диаметр сети 205 м.

• Используются разъемы RJ-45.

• Не допускается образование колец.

• Используется неэкранированная витая пара (НВП) 5 категории.

1. Правила построения ЛВС на базе стандарта 10 Base T:

• Максимальное расстояние отрезка витой пары между двумя непосредственно связанными узлами (станциями и концентраторами) не более 100 м при наличии витой пары качества не ниже категории 3.

• Между двумя узлами может быть не выше 5 лучей.

• Общее количество станций не должно превышать 1024.

• Максимальное число концентраторов между любыми двумя станциями сети 4.

• Максимальный диаметр сети 500 м.

• Используются разъемы RJ-45.

• Не допускается образование колец.

• Используется неэкранированная витая пара (НВП) 3 категории.

1. Правила построения ЛВС на базе стандарта 10 Base 2:

• Максимальная длина сегмента 185м.

• Максимальное количество станций в одном сегменте 30.

• Расстояние между соседними станциями 2,5м или должно быть кратно 2,5.

• Общее количество станций в сети не должно превышать 1024.

• Стандарт разрешает использование в сети не более 4 повторителей, не более 30 Т-коннекторов и, соответственно, не более 5 сегментов кабеля.

• Максимальный диаметр сети 925 м.

1. Правила построение сетей филиала 2:

   1. Правила построения ЛВС на базе Token Ring на ВОЛС с усилителями

• В среде используется F-TAU и сетевой адаптер(CA) , отвечающий стандарту IEEE 802.5.

• Длина луча сети меньше 3 км.

• Используется ондномодовое и многомодовое оптоволокно.

• Не более 12 узлов доступа.

• Каждое устройство доступа имеет 8-12 портов.

• Для создания кольца на оптоволокне в порты RO/RI устанавливается TFR (Fiber Optic Repeater )

• Максимальная длина кольца сети 36 км.

• Для подключения ставят усилитель, который можно подключить к любому порту F-TAU

• Если устройство доступа F-TAU установлено вне кольца, то на его конце должна стоять заглушка.

• Максимальное число узлов в сети 255.

• В сети допускается приоритетное обслуживание узлов. До 7 приоритетов.

1. Принципы построения производительных и отказоустойчивых сетей.

6.Принципы построения производительных сетей.

Производительность для серверов – отношение общего количества выполненных конструкций по времени, за которое они выполнены.

Производительность для сетей – общее количество переданных битов информации по времени, за которое они переданы.
