STORAGE CAP. REM. MIN. MAX. ENTRIES AVL. AVE.C. UTIL. RETRY DELAY
WS_D 35 35 0 5 547 1 0.661 0.019 0 0
WS_F 35 33 0 35 582 1 0.829 0.024 0 0
SERVER_CPU 2 2 0 2 580 1 0.346 0.173 0 0
SAVEVALUE RETRY VALUE
STATION_N 0 35.000
STATION_TD 0 120.000
STATION_TF 0 140.000
SERVER_CPU_T 0 60.000
DISK_N 0 3.000
DISK_T 0 500.000
FEC XN PRI BDT ASSEM CURRENT NEXT PARAMETER VALUE
23 0 100074.793 23 4 5 2 1.000
26 0 100083.305 26 13 14 2 1.000
3 0 100154.236 3 4 5 2 3.000
11 0 100277.608 11 13 14 2 2.000
5 0 100514.014 5 13 14 2 3.000
37 0 200000.000 37 0 20
37 0 120000.000 37 0 20
*******************************************************************************
Вариант 3. Узким местом являются CPU сервера
Загрузка процессоров максимальна.
Данные: Tдообработки = 120
Tформирования = 140
Nws = 35
Tcpu = 190
Ncpu = 2
Tдиска = 250
Nдм = 3
Найти: загрузку рабочих станций;
загрузку дисковых массивов;
время реакции.
Отчет о работе программы
GPSS World Simulation Report - imit.19.1
Wednesday, October 14, 2009 15:30:53
START TIME END TIME BLOCKS FACILITIES STORAGES
0.000 100000.000 21 3 3
NAME VALUE
DISK_N 10004.000
DISK_T 10005.000
EXPON 10009.000
QSYSTEM 10010.000
SERVER_CPU 10008.000
SERVER_CPU_T 10003.000
STATION_N 10000.000
STATION_TD 10001.000
STATION_TF 10002.000
SVR_CPU 6.000
SVR_DISK 9.000
WS_D 10006.000
WS_DOOB 15.000
WS_F 10007.000
WS_FORM 2.000
LABEL LOC BLOCK TYPE ENTRY COUNT CURRENT COUNT RETRY
1 GENERATE 35 0 0
WS_FORM 2 QUEUE 1029 0 0
3 ENTER 1029 0 0
4 ADVANCE 1029 1 0
5 LEAVE 1028 27 0
SVR_CPU 6 ENTER 1001 0 0
7 ADVANCE 1001 2 0
8 LEAVE 999 0 0
SVR_DISK 9 ASSIGN 999 0 0
10 QUEUE 999 2 0
11 SEIZE 997 0 0
12 DEPART 997 0 0
13 ADVANCE 997 2 0
14 RELEASE 995 0 0
WS_DOOB 15 ENTER 995 0 0
16 ADVANCE 995 1 0
17 LEAVE 994 0 0
18 DEPART 994 0 0
19 TRANSFER 994 0 0
20 GENERATE 1 0 0
21 TERMINATE 1 0 0
FACILITY ENTRIES UTIL. AVE. TIME AVAIL. OWNER PEND INTER RETRY DELAY
1 316 0.757 239.416 1 15 0 0 0 1
2 342 0.807 236.039 1 24 0 0 0 1
3 339 0.827 243.980 1 0 0 0 0 0
QUEUE MAX CONT. ENTRY ENTRY(0) AVE.CONT. AVE.TIME AVE.(-0) RETRY
1 11 1 317 85 1.796 566.587 774.173 0
2 21 1 343 58 3.733 1088.337 1309.823 0
3 14 0 339 69 2.790 822.988 1033.307 0
QSYSTEM 35 35 1029 0 35.000 3401.361 3401.361 0
STORAGE CAP. REM. MIN. MAX. ENTRIES AVL. AVE.C. UTIL. RETRY DELAY
WS_D 35 34 0 7 995 1 1.156 0.033 0 0
WS_F 35 34 0 35 1029 1 1.464 0.042 0 0
SERVER_CPU 2 0 0 2 1001 1 1.993 0.996 0 27
SAVEVALUE RETRY VALUE
STATION_N 0 35.000
STATION_TD 0 120.000
STATION_TF 0 140.000
SERVER_CPU_T 0 190.000
DISK_N 0 3.000
DISK_T 0 250.000
FEC XN PRI BDT ASSEM CURRENT NEXT PARAMETER VALUE
19 0 100008.791 19 7 8 2 1.000
15 0 100013.053 15 13 14 2 1.000
9 0 100041.373 9 7 8 2 1.000
26 0 100123.382 26 16 17 2 2.000
18 0 100142.840 18 4 5 2 1.000
24 0 101016.683 24 13 14 2 2.000
37 0 200000.000 37 0 20
Результаты моделирования РСОД со значениями параметров первого варианта сведены в таблицу 9.1.
Таблица 9.1.
Начальные данные | ||||
Число рабочих станций | 35 | 35 | 35 | |
Время дообработки запроса на рабочей станции | 350 | 120 | 120 | |
Время формирования запроса на рабочей станции | 700 | 140 | 140 | |
Число процессоров | 2 | 2 | 2 | |
Время обработки запроса в процессоре | 10 | 60 | 190 | |
Число дисковых массивов в системе | 3 | 3 | 3 | |
Время обработки в дисковом массиве | 20 | 500 | 250 | |
Результат моделирования. | ||||
Загрузка РС при дообработке запроса | 0.319 | 0.019 | 0.033 | |
Загрузка PC при формировании запроса | 0.648 | 0.024 | 0.042 | |
Загрузка процессора | 0.163 | 0.173 | 0.996 | |
Загрузка дисковых массивов | 1 | 0.216 | 0.885 | 0.757 |
2 | 0.216 | 0.892 | 0.807 | |
3 | 0.207 | 0.997 | 0.827 | |
Время реакции системы | 1090.343 | 6013.746 | 3401.361 |
10. Сравнительный анализ результатов моделирования
Сравнение результатов аналитического и имитационного моделирования приведено ниже в таблице 10.1.
Таблица 10.1.
№ | Модель | Загрузка устройств | Время реакции системы | ||
Pпэвм | Pcpu | Pдм | |||
1 | Аналитическая | 0,982 | 0,185 | 0,167 | 1068,72 |
Имитационная | 0,967 | 0.163 | 0.207 | 1090.343 | |
2 | Аналитическая | 0,044 | 0,199 | 0,965 | 5843,10 |
Имитационная | 0,043 | 0.173 | 0.997 | 6013.746 | |
3 | Аналитическая | 0,077 | 0,996 | 0,835 | 3356,87 |
Имитационная | 0,75 | 0.996 | 0.827 | 3401.361 |
Сравнительный анализ приведенных результатов показывает, что различие между результатами аналитического и имитационного моделирования составляет практически не более 7%. Это вполне приемлемый для инженерных расчетов результат.
Различие между этими результатами объясняется следующими причинами:
-
при аналитическом моделировании методом фонового потока использовали приближённый итерационный алгоритм нахождения значений выходных характеристик рассматриваемой системы.
-
при имитационном моделировании на языке GPSS задавали ограниченное время моделирования.
Выводы
При разработке проектного решения на объединенную сеть, связывающую все подразделения фирмы, получены следующие основные результаты:
Была разработана ЛВС центрального офиса фирмы, состоящая из фрагмента сети стандарта 100BaseTX, содержащей один концентратор, и на одного сегмента стандарта 10Base2. Оба фрагмента сети подключены через один коммутатор (switch) к удаленному маршрутизатору (router/remote router). Для обеспечения связи с филиалами фирмы с использованием технологии ADSL к маршрутизатору подключены два модема.
В первом филиале ЛВС состоит из фрагмента сети стандарта 10Base2, содержащей один концентратор, и сегмента того же стандарта. Оба фрагмента ЛВС подключены через коммутатор к удаленному маршрутизатору. Для обеспечения связи с центральным офисом фирмы к маршрутизатору подключен модем.
Во втором филиале ЛВС представлена сетью с использованием архитектуры Token Ring на ВОЛС.
-
Приведены методы увеличения производительности и отказоустойчивости серверов, подробно описаны серверы на базе процессоров Intel Pentium 4 с системой RAID-10;
-
Описана настройка рабочих параметров сетевой ОС Linux;
-
Описана настройка рабочих параметров СУБД DB2;
-
Выполнено распределение предметных баз данных по узлам сети;
-
Выполнен подсчет затрат без учета реплик баз данных и с учетом реплик;
-
Проведено аналитическое и имитационное (с помощью языка GPSS) моделирование функционирования ЛВС, выполнено сравнение вариантов.
Литература
-
Галкин В.А., Григорьев Ю.А., «Телекоммуникации и сети», МГТУ им. Н.Э. Баумана, 2003.
-
Официальный сайт CISCO: http://www.cisco.com.
-
Официальный сайт ZyXel: http://www.zyxel.com.
-
Официальный сайт 3Com: http://www.3com.com.
-
Официальный сайт HP: http://www.hp.com.
-
Официальный сайт Intel: http://www.intel.com.
-
Официальный сайт DELL: http://www.dell.com.
-
Электронное издание журнала «Открытые системы»: http://osp.ru/os/ .
-
Электронное издание журнала «LAN»: http://osp.ru/lan/.
Приложение 1. Структурная схема распределенной АСОИиУ фирмы
Приложение 2. Распределение предметных баз данных по узлам сети

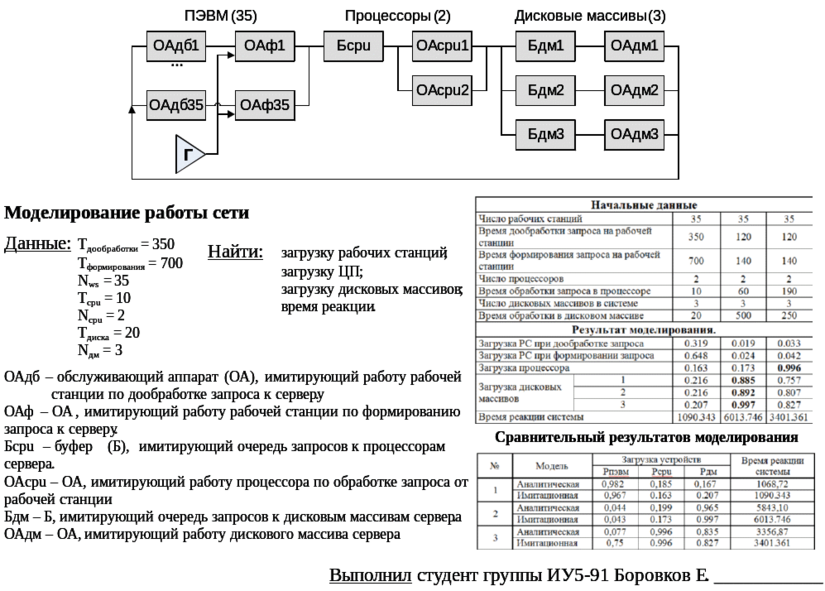

Приложение 3. Моделирование работы ЛВС офиса АСОИиУ фирмы
