Текст из файла (страница 3)

_p =  (1+0,003р) (сСт),

где:  ₍сСт) - кинематический коэффициент вязкости масла АМГ - 10 при атмосферном давлении и данной температуре (принять температуру масла на максимальной глубине погружения равной 4⁰С),

р - давление рабочей жидкости в трубопроводе в кГс/см² на максимальной глубине погружения .

Дополнительное задание:

1. Для углубления знаний теоретических аспектов механики жидкости и газа по рассматриваемым в курсовой работе разделам «Гидродинамики» написать краткий реферат на тему: «Вывод уравнения Бернулли для элементарной струйки идеальной жидкости».

2. Для освоения методики расчета элементов гидроприводов, основанной на применении законов гидродинамики, решить задачи из “ Сборника задач по машиностроительной гидравлике” под редакцией И. И. Куколевского и Л. Г. Подвидза: VII – 42; IX - 44; X – 10.

Этап 3

Расчет мощности насосной установки АСПИ

Срок выполнения: 15 неделя.

Определить мощность, потребляемую насосом, на транспортном и рабочем режиме работы АСПИ.

Указание:

1. Общее выражение мощности потока:

N = ρQ(p/ρ + V²/2 + gz)

2. При расчете учесть:

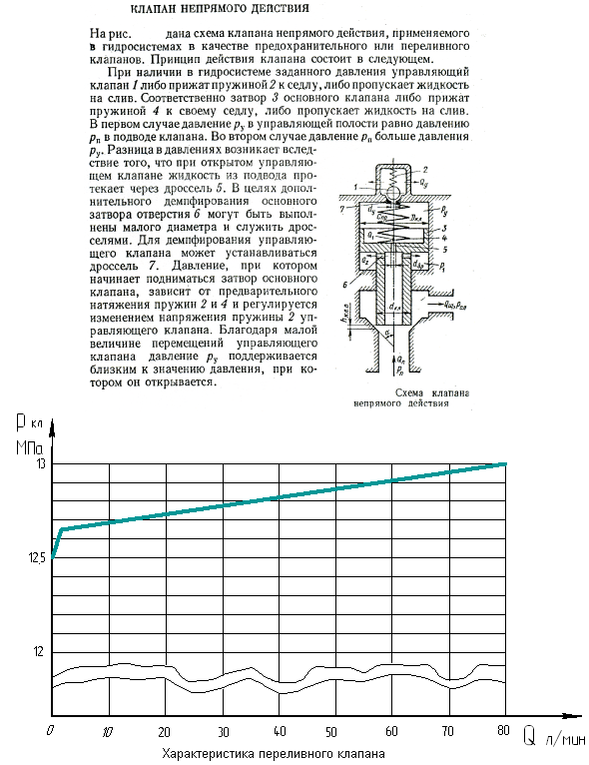

а) Зависимость поддерживаемого переливным клапаном давления от величины перепускаемого через него расхода рабочей жидкости, определяемой характеристикой клапана (приведена в приложении 5);

б) Т. к. давление на выходе из насоса определяется в основном давлением настройки переливного клапана и в процессе работы гидропривода АСПИ меняется незначительно, расход на выходе из насоса и к.п.д. насоса считать постоянными на всех режимах работы привода и равными приведенным в исходных данных для гидравлического расчета гидропривода АСПИ;

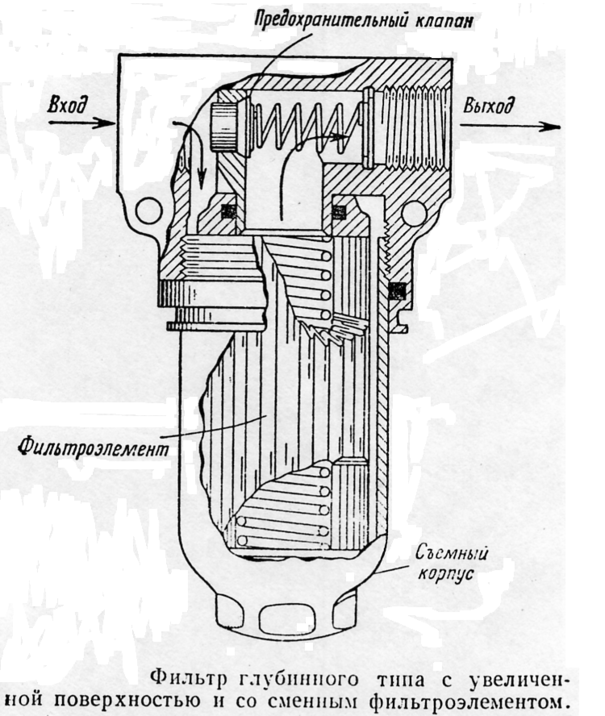

в) Потери давления в фильтре, приняв их равными 0,3 МПа;

г) Изложенное в указаниях к пункту 2.4 .

3. Для освоения методики расчета решить задачу XIV - 46 из “Сборника задач по машиностроительной гидравлике” под редакцией И. И. Куколевского и Л. Г. Подвидза.

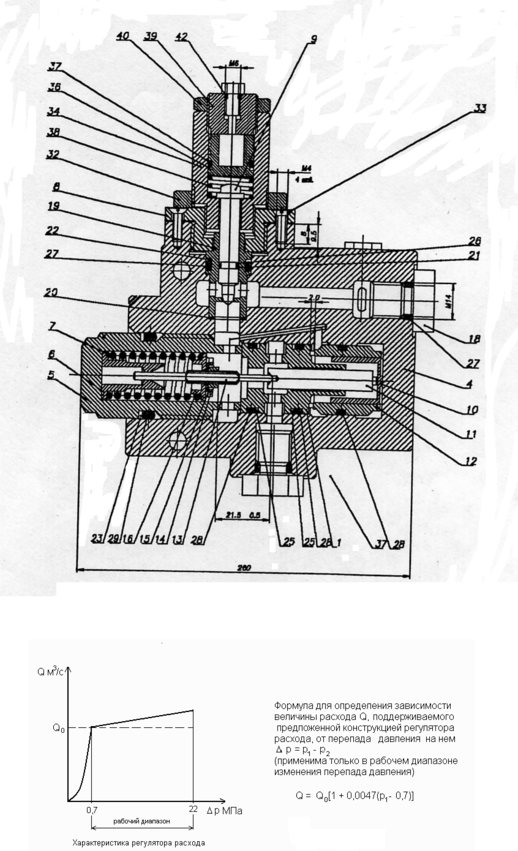

П риложение 1

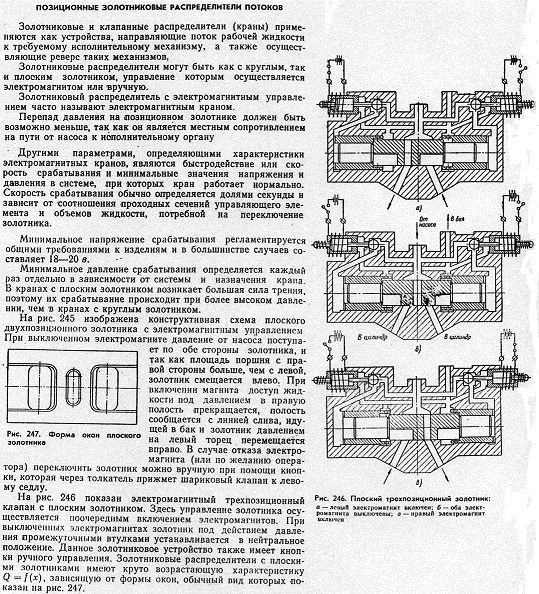

Приложение 2

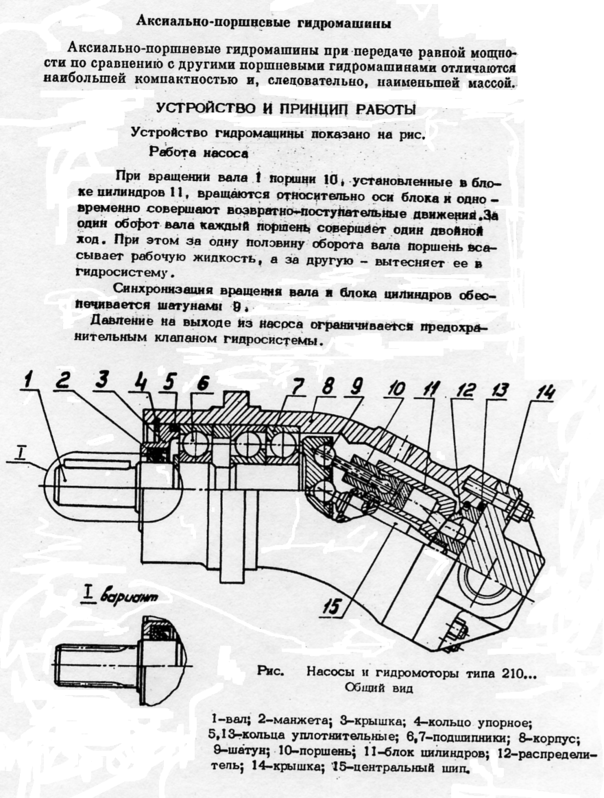

Приложение 3

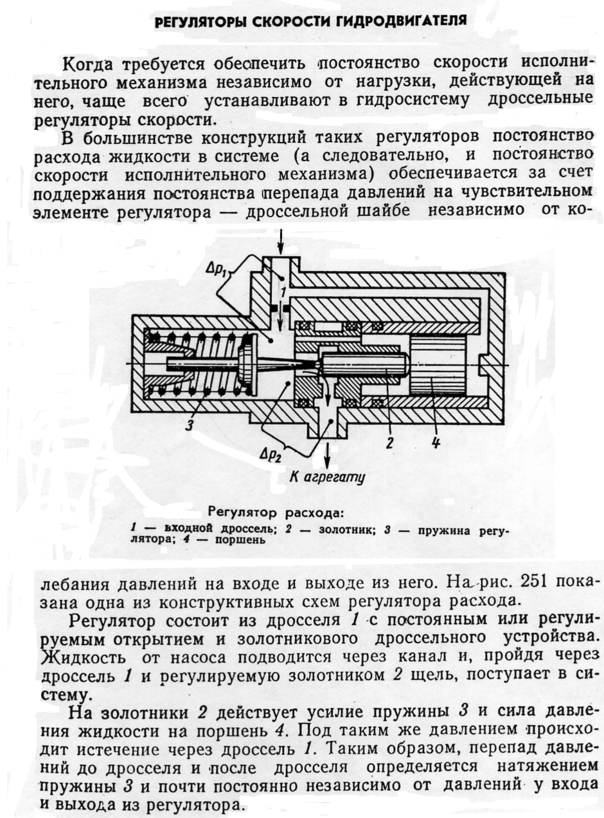

Приложение 4

(на двух страницах)

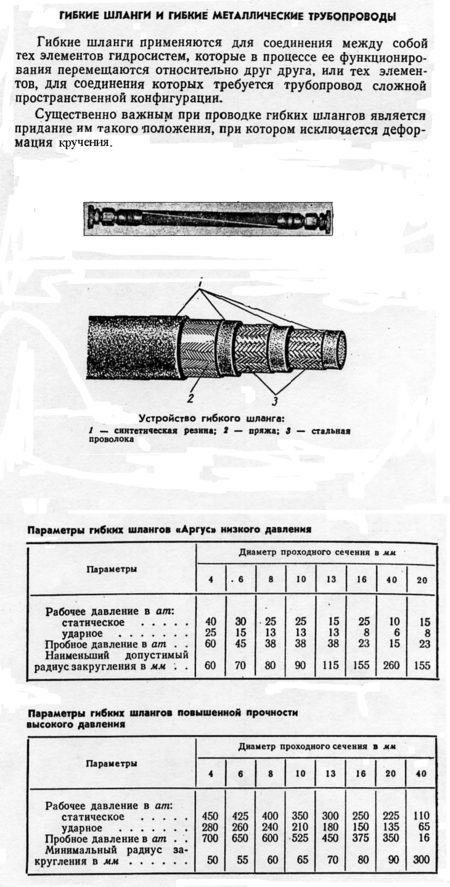

Приложение 4

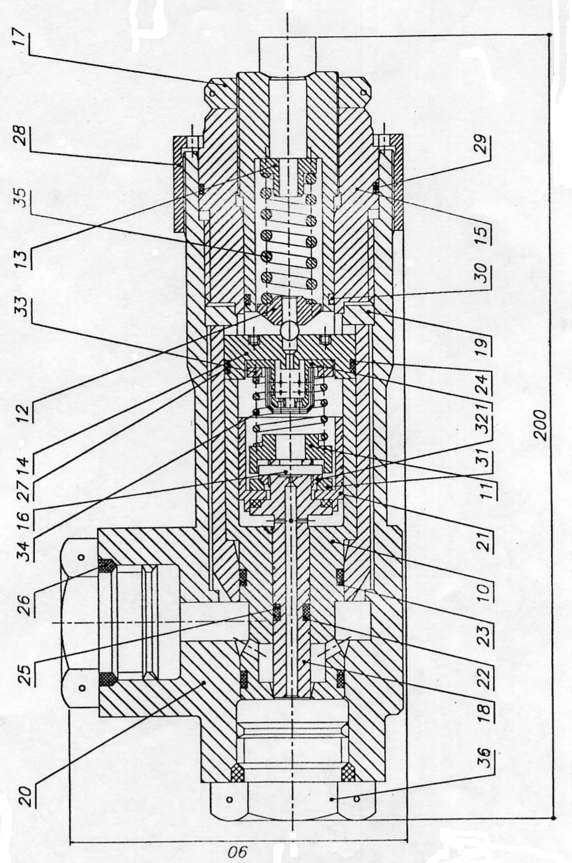

Приложение 5

(на двух страницах)

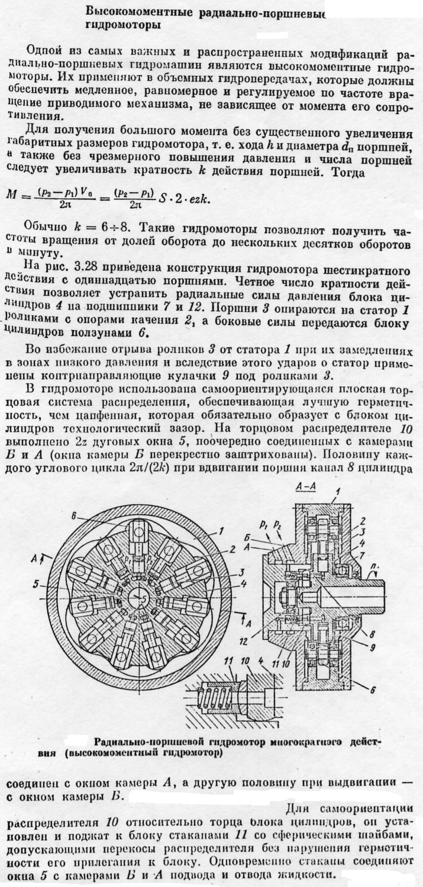

Приложение 5

Приложение 6

Приложение 7

Приложение 8

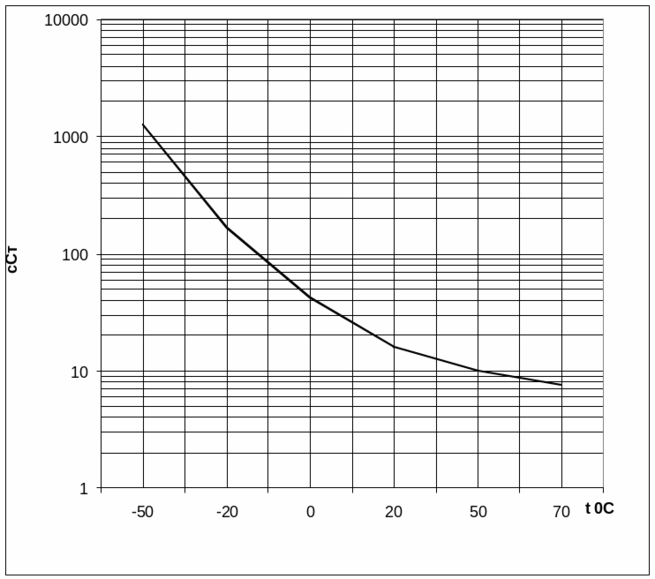

Зависимость кинематического коэффициента масла АМГ-10 от температуры

График зависимости кинематического коэффициента вязкости масла АМГ 10 от температуры
