2. При расчете учесть:

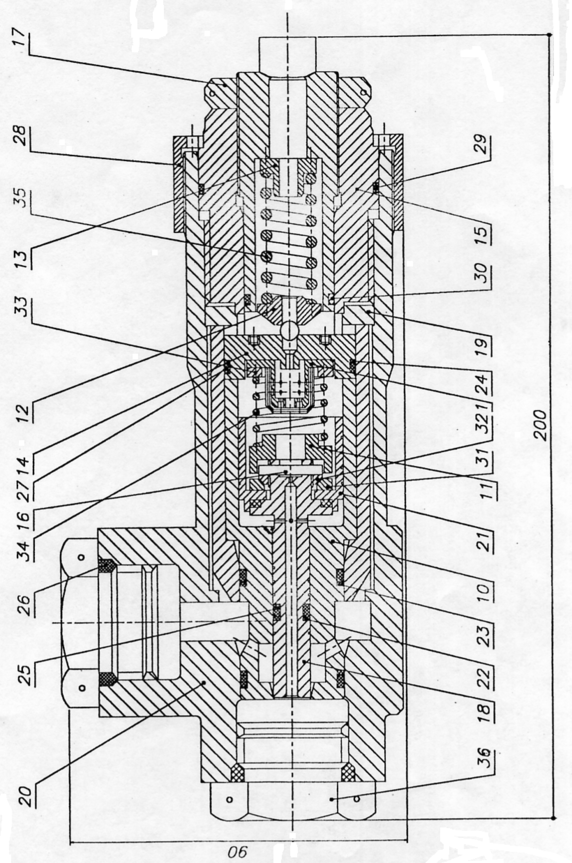

а) Зависимость поддерживаемого переливным клапаном давления от величины перепускаемого через него расхода рабочей жидкости, определяемой характеристикой клапана (приведена в приложении 5);
б) Т. к. давление на выходе из насоса определяется в основном давлением настройки переливного клапана и в процессе работы гидропривода АСПИ меняется незначительно, расход на выходе из насоса и к.п.д. насоса считать постоянными на всех режимах работы привода и равными приведенным в исходных данных для гидравлического расчета гидропривода АСПИ;

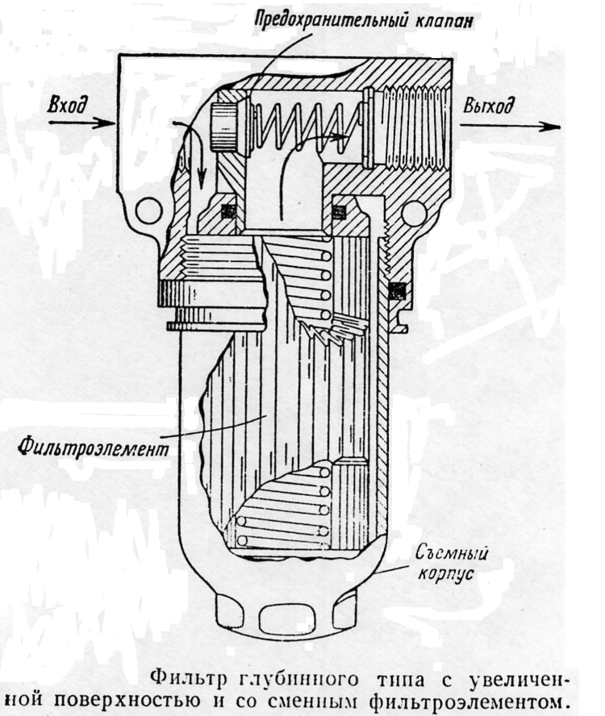

в) Потери давления в фильтре, приняв их равными 0,3 МПа;
г) Изложенное в указаниях к пункту 2.4 .
3. Для освоения методики расчета решить задачу XIV - 46 из “Сборника задач по машиностроительной гидравлике” под редакцией И. И. Куколевского и Л. Г. Подвидза.
П

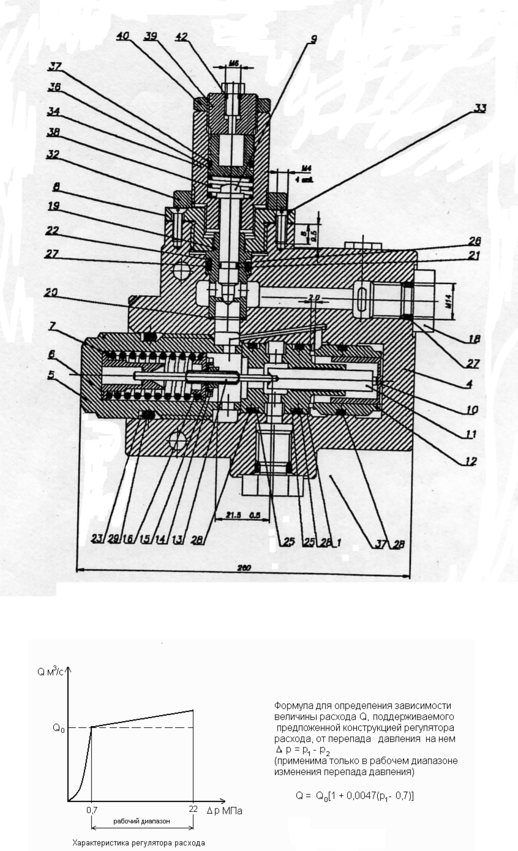

риложение 1

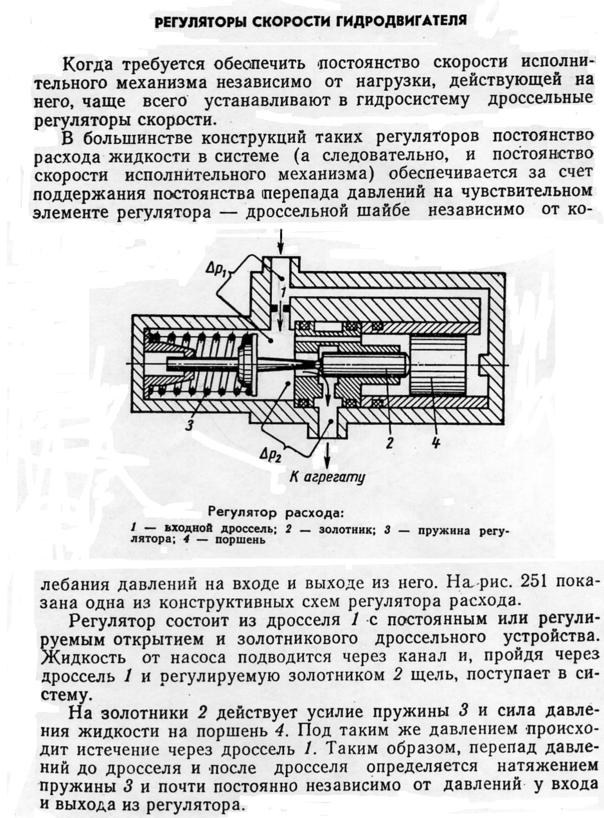

Приложение 2

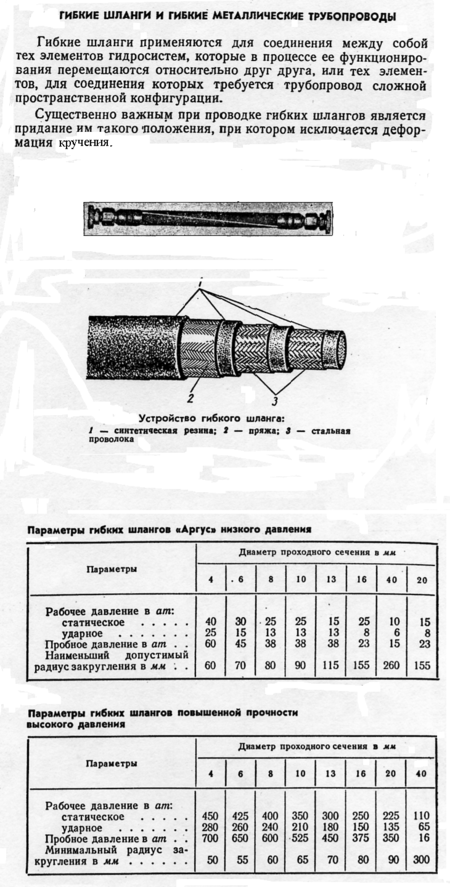

Приложение 3

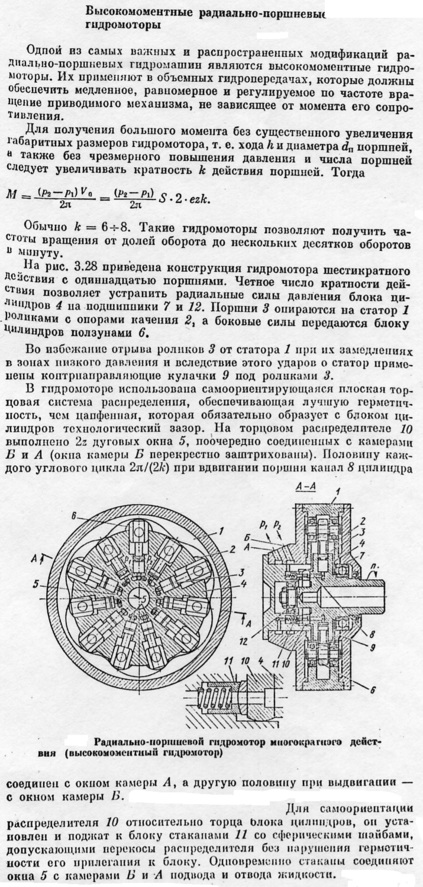

Приложение 4
(на двух страницах)
Приложение 4

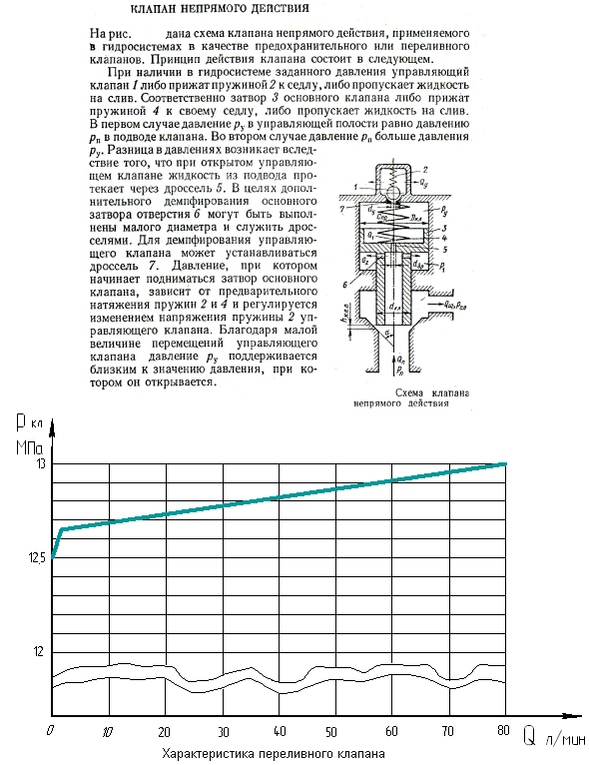

Приложение 5
(на двух страницах)
Приложение 5

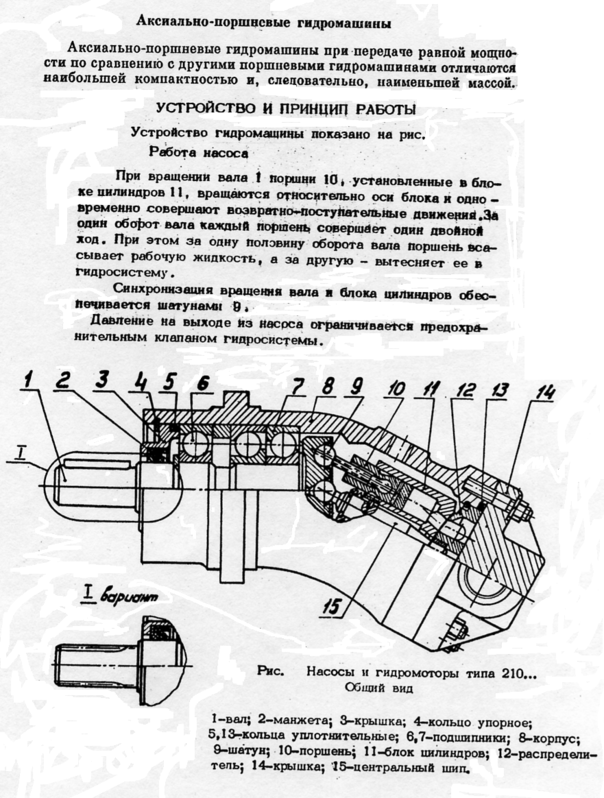

Приложение 6
Приложение 7
Приложение 8

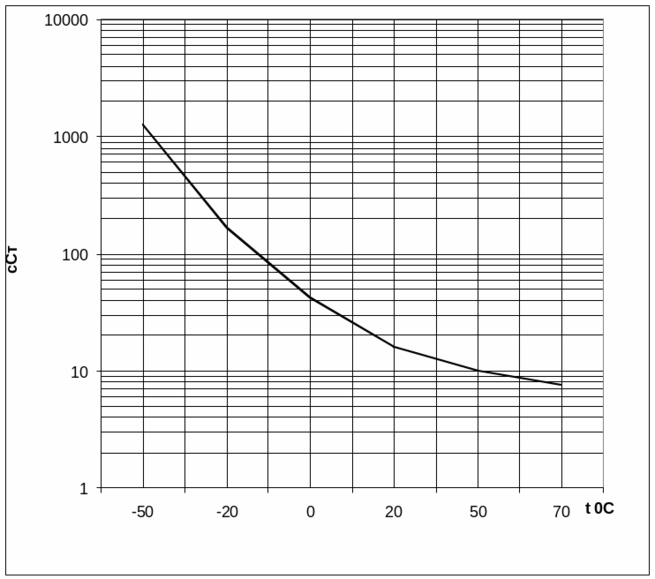

Зависимость кинематического коэффициента масла АМГ-10 от температуры
График зависимости кинематического коэффициента вязкости масла АМГ 10 от температуры
