Московский Энергетический Институт.

(Технический Университет).

Кафедра ЭИ.

Лабораторная работа №4

ОСОБЕННОСТИ РАБОТЫ СИНХРОННОГО ГЕНЕРАТОРА В МОЩНОЙ ЭНЕРГОСИСТЕМЕ

Выполнили студент

группы А-15-:

Проверил преподаватель:

Сильванский И.В.

Цель работы: изучение свойств синхронного генератора (СГ) при работе в системе большой мощности. Приобретение навыков включения СГ на параллельную работу с сетью, регулирование активной и реактивной мощностей.

Подготовка к работе.

1. Ознакомиться с устройством и принципом действия СГ, условиями включения СГ на параллельную работу с мощной энергосистемой, а также со способами регулирования его активной и реактивной мощностей.

1. Начертить схему поперечного сечения двухполюсного СГ, указать расположение магнитных осей ротора и регулирующего поля, построить векторные диаграммы для разных режимов работы СГ.

1. Начертить схему включения СГ с измерительными приборами для снятия характеристики холостого хода, U-образных характеристик, схему замещения фазы статора. Написать уравнение электрического состояния СГ.

1. Записать условия включения СГ в сеть большой мощности. Указать, как изменять активную и реактивную мощности, отдаваемые СГ в сеть.

Рабочее задание.

1. Номинальные данные СГ.

1. Собрать цепь приводного двигателя и СГ, подключив все необходимые измерительные приборы. Ток в фазе статора измерять измерительным комплектом К50.

1. Запустить приводной двигатель (ДПТ) и установить синхронную частоту вращения (см. п.2 методических указаний).

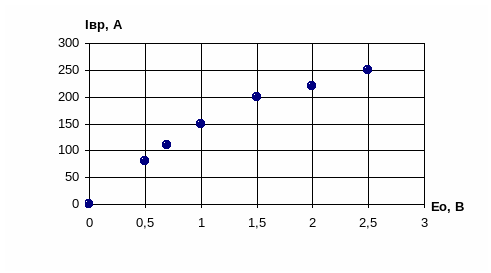

1. Снять и построить характеристику холостого хода СГ: зависимость ЭДС фазы статора от тока возбуждения ротора E₀(I_В.Р.).

.

1. Выполнить условия синхронизации и включить генератор в сеть большой мощности (Uст = Uсети, добиться равенства частот).

2. Регулируя реактивную мощность снять зависимость фазного тока статора Iст от тока возбуждения ротора I_В.Р. для трех значений активной мощности P = 0, Pном/3, Pном*2/3.

Р = 0

Р = Рном/3

Р = 2/3 Рном

1. Отключить СГ от сети, остановить приводной двигатель.

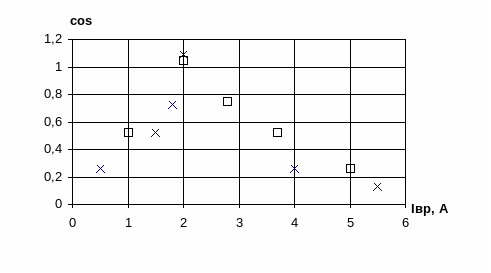

1. По результатам предыдущего эксперимента рассчитать зависимость коэффициента мощности cosот тока возбуждения ротора СГ для P = Pном/3, Pном*2/3.

Р = Рном/3

Р = 2/3 Рном

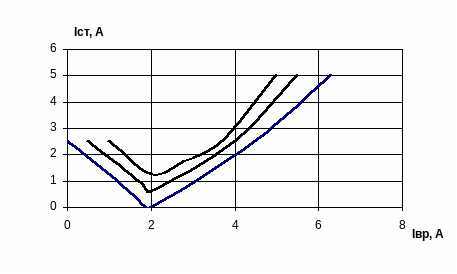

1. Построить зависимости Iст(I_В.Р.) и cos(I_В.Р. ).

10. Сделать краткие выводы об особенностях работы СГ в мощной энергосистеме, о регулировании активной и реактивной мощностей СГ в мощной энергосистеме.
