Рабочее задание:
-
Произвести пуск двигателя.
-
Снять участок естественной механической характеристики n(M).
Iв = 0,32 А U = 220 В
| M, Нм | n, об/мин | Iя, А |
| 2,8 | 3180 | 4,5 |
| 2,4 | 3210 | 3,9 |
| 2 | 3300 | 3 |
| 1,6 | 3400 | 2,5 |
| 0,08 | 3410 | 1,5 |
3. Снять участок искусственной механической характеристики n(M).
Iв = 0,26 А U = 220 В
| M, Нм | n, об/мин | Iя, А |
| 1,8 | 3600 | 3,25 |
| 1,4 | 3700 | 2,5 |
| 1 | 3780 | 2 |
| 0,8 | 3800 | 1,5 |
4. Полюсное регулирование частоты вращения ДПТ.
Мс = 0
| n, об/мин | Iв, А |
| 3500 | 0,3 |
| 3200 | 0,36 |
| 3000 | 0,4 |
| 2800 | 0,48 |
-
Якорное регулирование частоты вращения.
Iв = 0,26 А U = 180 В
| M, Нм | n, об/мин | Iя, А |
| 0 | 3020 | 1,5 |
| 0,6 | 3010 | 2,5 |
| 1,2 | 3000 | 3,5 |
| 1,8 | 2850 | 4,5 |
| 2,4 | 2800 | 5,25 |
| 2,8 | 2800 | 6 |
Полученные графики:
-

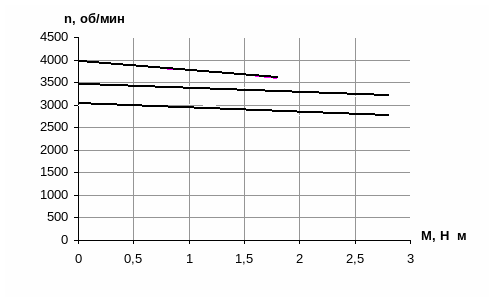

Естественная механическая характеристика (2), искусственная механическая характеристика (3), якорное регулирование (5):
2
5
3
-

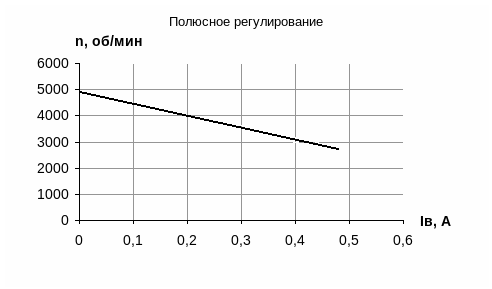

Полюсное регулирование частоты вращения ДПТ :
![]()
-

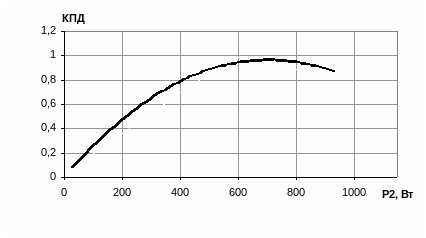

Зависимость КПД двигателя от мощности Р2:
|
|
