МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

(технический университет)

Кафедра Теоретических Основ Теплотехники

Лабораторная работа № 20

Теплоотдача в пароводяном теплообменнике.

Студент: Кирпичников А.В.

Группа: ТФ-7-01

Преподаватель:

Работу выполнил:

Работу сдал:

МОСКВА

2003г.

Цель работы: Определить значение среднего коэффициента теплоотдачи от конденсирующего пара к охлаждающей воде; установить его зависимость от скорости движения воды. Определить значение средних коэффициентов теплоотдачи со стороны пара и со стороны воды; установить их зависимость соответственно от температурного напора и скорости движения воды.

Описание методики и опытной установки:

Устройство, служащее для осуществления передачи тепла от одного рабочего тела к другому, называется теплообменным аппаратом или теплообменником. При этом, если процесс теплопередачи от горячего телу к холодному происходит непрерывно и через разделяющею стенку-поверхность теплообмена, то такие теплообменники называются рекуперативными или теплообменниками непрерывного действия.

Средний коэффициент теплоотдачи между греющей и нагреваемой рабочими жидкостями определяется из следующего уравнения, Вт/(м²*град),

(1), где

Q-тепловой поток, Вт;

tл- средняя логарифмическая разность между температурами рабочих жидкостей (полный температурный напор),град;

F- расчётная поверхность теплообмена, м²

Средний коэффициент теплопередачи со стороны греющей (горячей) жидкости определяется из уравнения, Вт/(м²*град),

(2) , где

F1- поверхность теплообмена со стороны греющей среды;

t1-средний температурный напор между горячей жидкостью и стенкой, град.

Аналогично определяется и средний коэффициент теплоотдачи со стороны нагреваемой (холодной) жидкости, Вт/(м²*град),

(3) , где

F2- поверхность теплообмена со стороны нагреваемой среды;

t2- средний температурный напор между стенкой и холодной жидкостью,

град.

Следовательно, чтобы найти из уравнения (1) значение среднего коэффициента теплопередачи, а также из уравнений (2) и (3) средние значения коэффициентов теплоотдачи, необходимо измерить:

Q,F, tл, t1, t2.

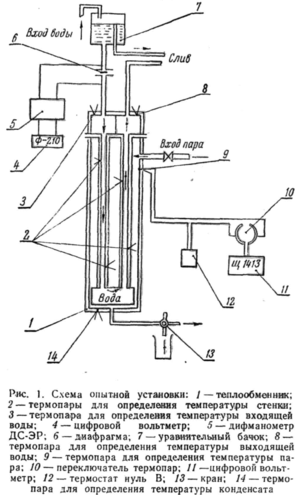

Установка для изучения теплопередачи состоит из пароводяного теплообменника непрерывного действия, уравнительного бачка, системы соединительных трубопроводов и ряда измерительных приборов (Рис.1).

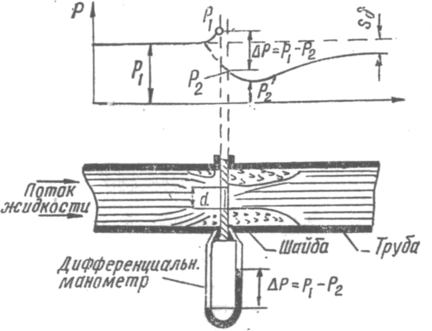

Для измерения расхода воды служит диафрагма. Схема устройства диафрагмы показана на рис. 2.

3
