αx = qст/Δtx

где qст – плотность теплового потока ;

Δtx = tст - tж – местная разность температур ;

tст x – температура на пластине в x-сечении;

qст = JΔu/F

где J – сила тока;

Δu – падение напряжения;

F – поверхность теплообмена;

Вычисление чисел подобия Nudmax, Red, Nux, Rex производится по формулам:

Nudmax = αmaxd/λ, Red = wd/ν, Nux = αx/λ, Rex = wx/ν ;

где w – скорость набегающего потока воздуха;

d – диаметр обтекателя.

Скорость воздушного потока определяется по данным измеряемого динамического напора

Δp = ρw²/2

где ρ – плотность воздуха при tж.

Динамическое давление Δp преобразуется датчиком ДМ-ЭР1 в электрический сигнал U, который поступает на показывающий прибор. Значение U, измеренное в мВ, переводится в Н/м² по градуировочной кривой, либо пересчитывается по формуле

где U – показание прибора.

Скорость набегающего потока определяется из уравнения

где

ξ = 0,955 – коэффициент индивидуальной тарировки трубки Прандтля.

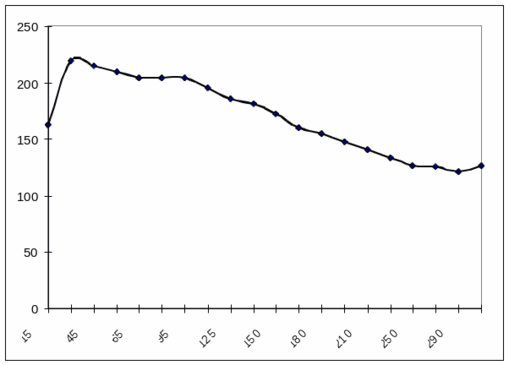

График зависимости α = f(х) для скорости w1:

График зависимости α = f(х) для скорости w2:
