1. Построение сети с использованием оптоволокна

Подключение компьютеров осуществим следующим образом. На этаже будет располагаться один «центральный» коммутатор Intel SS101TX8EU (8 портов, пропускная способность до 1000 Мбит/с). К нему будут подключены 5 коммутаторов Intel Express ES410T16 (16 портов, пропускная способность до 100 Мбит/с). К которым в свою очередь будут подключаться все компьютеры на этаже (рис.4). «Центральные» коммутаторы каждого этажа будут соединены с одни главным коммутатором здания (рис.5). Сегмент сети в пределах одного здания реализуем средствами 1000BASE-TX.

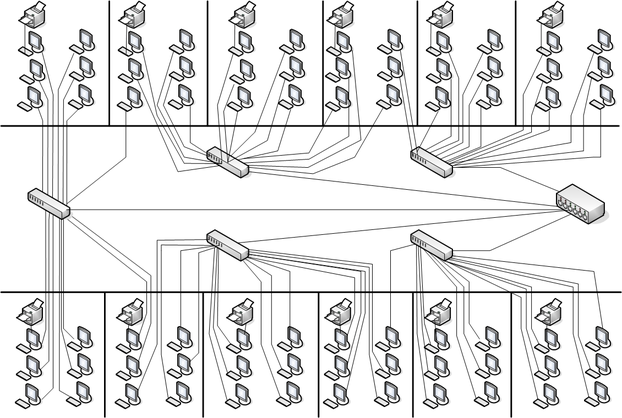

Рис. 4 Соединение компьютеров на этаже

Рис. 5 Схема соединения коммутаторов в здании между собой

В одном из зданий будет находиться сервер, подключённый к главному коммутатору этого же здания. К нему же будут подключаться главные коммутаторы других зданий (рис.6).

Здание №4

Здание №3

Здание №2

Здание №1

Сервер

500м

500м

500м

Рис. 6 Соединений зданий

Оптоволокно — это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего отражения. Оптоволокно может быть использовано как средство для дальней связи и построения компьютерной сети, вследствие своей гибкости, позволяющей даже завязывать кабель в узел. Несмотря на то, что волокна могут быть сделаны из прозрачного пластичного оптоволокна или кварцевого волокна, волокна, использующиеся для передачи информации на большие расстояния, всегда сделаны из кварцевого стекла, из-за низкого оптического ослабления электромагнитного излучения. В связи используются многомодовые и одномодовые оптоволокна; многомодовое оптоволокно обычно используется на небольших расстояниях (до 500 м), а одномодовое оптоволокно — на длинных дистанциях. Из-за строгого допуска между одномодовым оптоволокном, передатчиком, приемником, усилителем и другими одномодовыми компонентами, их использование обычно дороже, чем применение мультимодовых компонентов. Скорость передачи данных достигает до 2,4 Гбит/с.

Используем 100BASE-FX для соединения корпусов — стандарт, использующий одноомодовое оптоволокно. Для согласования сегментов сети, построенных на базе витой пары с оптоволокном, используются специальные конвертеры.

Волоконные распределительные модули

Волоконный распределительный модуль (ВРМ) предназначен для соединения магистрального оптического кабеля с оптическим линейным оборудованием. Модуль обеспечивает крепление одного, двух, трех, четырех или шести магистральных кабелей и соединение их оптических волокон с оптическими разъемами, к которым посредством оптических соединительных кабелей подключается оптическое линейное оборудование.

Понадобится около 5280 м витой пары:

- для соединения каждого компьютера с коммутатором (~5 м, всего 5*72 = 360 м на этаж);

- для соединения коммутаторов с центральным коммутатором на этаже (~80 м на этаж);

- для соединения центральных коммутаторов каждого этажа с главным коммутатором здания (30 м на здание)

Всего для одного 3-этажного здания: (360+80)*3 + 30 = 1320 м.

Всего для 4-ти зданий: 1320*4 = 5280 м.

Понадобится около 1550 м оптоволоконного кабеля: 500 метров между зданиями – 1500 м, + 50 запас метров на внутреннюю подводку.

Таблица 2. Общая стоимость

1. Построение сети с использованием xDSL модема

хDSL представляет собой семейство технологий, позволяющих значительно расширить пропускную способность абонентской линии местной телефонной сети путём использования эффективных линейных кодов и адаптивных методов коррекции искажений линии на основе современных достижений микроэлектроники и методов цифровой обработки сигнала. В аббревиатуре xDSL символ "х" используется для обозначения первого символа в названии конкретной технологии, а DSL обозначает цифровую абонентскую линию DSL (Digital Subscriber Line).

Технологии хDSL являются наиболее практичным решением, направленным на максимальное увеличение объема данных, передаваемых по существующим телефонным линиям. Применение технологий хDSL для высокоскоростного доступа к услугам сети особенно примечательно тем, что эти технологии используют в качестве среды передачи существующую кабельную инфраструктуру местных телефонных сетей.

Выберем модем типа VDSL. VDSL (Very High Speed Digital Subscriber Line - сверхвысокоскоростная цифровая абонентская линия): технология хDSL, обеспечивающая скорость передачи данных к пользователю до 52 Мбит/сек.

Сеть построим следующим образом.

Сегмент сети в пределах одного здания реализуем средствами 1000BASE-TX. На этаже будут располагаться 3 коммутатора Intel Express 510T (24 порта, пропускная способность до 100 Мбит/с), один на 24 компьютера. При этом объём данных через коммутатор не будет превышать 48 Мбит/c. К серверу подключим отдельный модем. Всего потребуется 46 модемов. Кроме того потребуется 1081 патч-корд UTP 5 м для каждого компьютера и сервера.

.

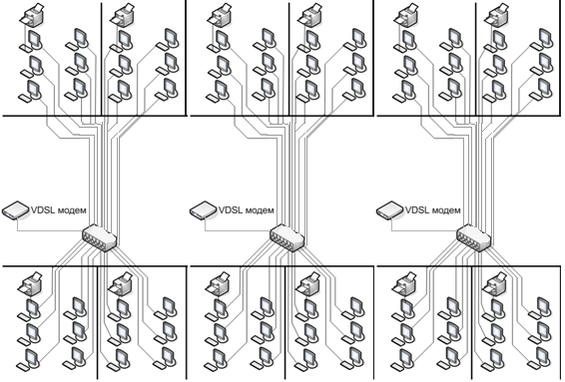

Рис. 7 Организация сети на этаже

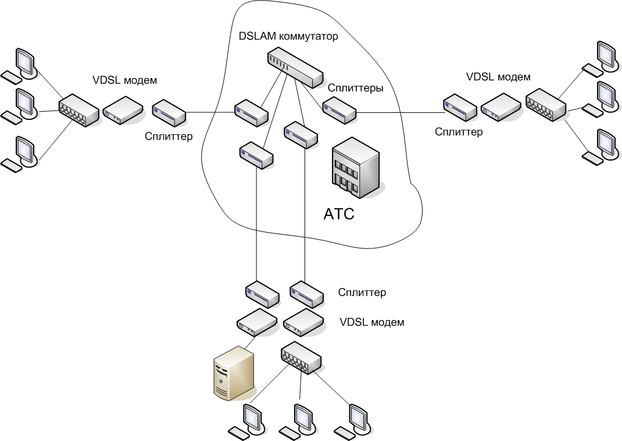

Рис. 8 Общее представление сети на базе xDSL модемов

Таблица 3. Общая стоимость

1. Построение сети с использованием радиосвязи

Беспроводная связь, или связь по радиоканалу, сегодня используется и для построения магистралей (радиорелейные линии), и для создания локальных сетей, и для подключения удаленных абонентов к сетям и магистралям разного типа. Весьма динамично развивается в последние годы стандарт беспроводной связи Radio Ethernet. Изначально он предназначался для построения локальных беспроводных сетей, но сегодня все активнее используется для подключения удаленных абонентов к магистралям. С его помощью решается проблема "последней мили" (правда, в отдельных случаях эта "миля" может составлять от 100 м до 25 км).

Данная технология соответствует стандарту 802.11g. Устройства стандарта 802.11g работают на скоростях до 54 Мбит/с на частоте 2.4 ГГц.

Сегмент сети в пределах одного здания реализуем средствами 1000BASE-TX. На этаже будут располагаться 3 коммутатора Intel Express 510T (24 порта, пропускная способность до 100 Мбит/с), один на 24 компьютера. При этом объём данных через коммутатор не будет превышать 48 Мбит/c. Кроме того потребуется 1081 патч-корд UTP 5 м для каждого компьютера сервера. К коммутатору сервера присоединяем точку доступа со всенаправленной антенной. Коммутаторы, расположенные в зданиях, соединяются с мостами (bridge), мосты соединяются с направленными антеннами высокочастотным кабелем.

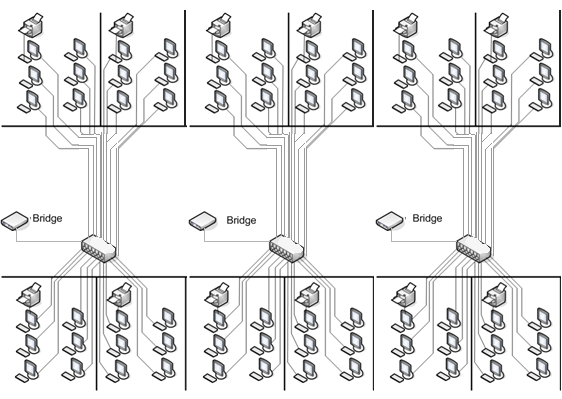

Рис. 9 Организация сети на этаже

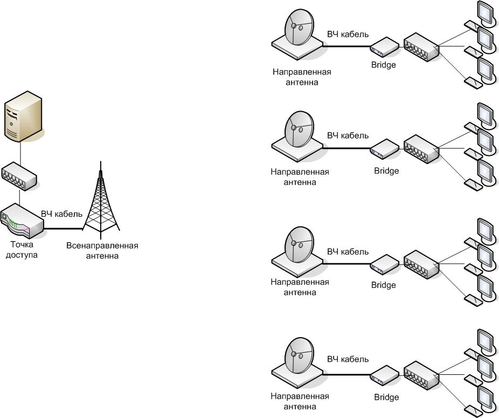

Рис. 10 Общее представление сети на базе радиосвязи

Таблица 4. Общая стоимость

1. Выводы и рекомендации

Таблица 5. Сравнение 3-х вариантов построния сети

Было рассмотрено 3 варианта построение сети: оптоволокно, VDSL и радиосвязь. Суммарные стоимости разнятся, но для оптимального выбора необходимо взвесить и сторонние факторы.

Самыми простыми в организации можно считать сеть с использованием VDSL модемов и сеть с использованием радиосвязи, при организации которых нет необходимости прокладывать какое-либо оборудование за пределами зданий. Однако и VDSL, и радиосвязь зависимы от различных внешних факторов, что требует дополнительных мер защиты. Мы не используем оптоволокно по причине того что пропускная способность оптоволокна ниже требуемой.

Учитывая эти факторы, можно сделать вывод, что наиболее оптимальным вариантом стоит считать сеть на базе радиосвязи. Используя всепогодную антенну и адаптеры мы ускорим передачу данных и освободим пространство. Так же не потребуется прокладывание проводов между зданиями что уменьшит вероятность неполадок в сети.
