Вариант 4

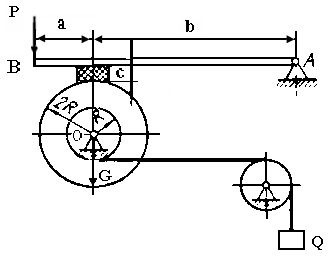

Дано:

Q=15 кН

G= 1,8кН

a=0,10м

b=0,40м

c=0,06м

f=0,25

Решение:

Рассмотрим по отдельности участки конструкции и приложенные к ним силы:

1 )

а) ΣX_S= X_D –T=0

б) ΣY_S= Y_D – Q=0

в) Σm_O( F_S)= T*R – Q*R=0

Из уравнения «в» находим T и Q:

T=Q=15 кН

X_D=T=15 кН

Y_D=15кН

2 ) а)ΣX_O= X_O +T+ F_ТР.max =0

б )ΣY_O= Y_O – N-G=0

в )Σm_O( F_S)= T*R – F_ТР.max*2R=0 F_ТР.max

Из уравнения «в» находим силу трения:

F_ТР.max=T/2=7,5кН

После чего находим нормальную реакцию N

F_ТР.max=f*N откуда:

N = F_ТР.max / f = 7,5 / 0,25=30 кН

П осле чего находим X_{O и} Y_O :

X_O= 30 - 7,5=22,5 кН

Y_O= 30 + 1,8= 31,8 кН

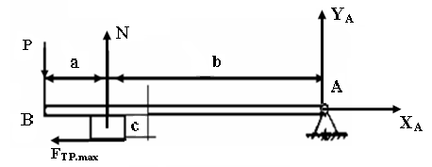

3) а) ΣX_A= X_A –F_ТР.max =0

б) ΣY_A= Y_A – P_min +N=0

в) Σm_O( F_S)= -N*B + P_min(a+b) - F_ТР.max *c=0

Из уравнения «а»: X_A=F_ТР.max=7,5 кН

Из уравнения «в» находим минимальное значение силы P:

P_min= (N * b + F_ТР.max * c) / (a + b)= ( 30 * 0,4 + 7,5 * 0,06) / 0,5 = 24,9 кН

После чего из уравнения «б» находим Y_A :

Y_A = 24,9 -30 = - 5,1 кН

Ответ: P_min = 24,9 кН X_O= 22,5 кН

Y_A= - 5,1 кН Y_O= 31,8 кН

X_A=7,5 кН F_ТР.max=7,5 кН

N=30 кН
