Министерство Образования Российской Федерации

Вологодский Государственный Технический Университет.

Кафедра теоретической механики.

Расчетно – графическая работа.

Задание С.1 Определение реакций опор твёрдого тела.

Вариант № 21.

г. Вологда 2003.

Определить реакции опор для способа закрепления бруса, при котором Ма имеет наименьшее числовое значение.

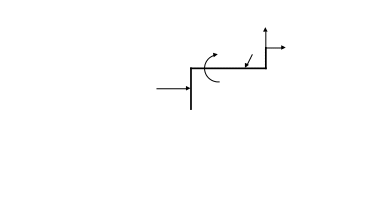

Схема. а)

Дано:

Р=20 А

М=10 кН* q М

q=2 кН/м Р 1

М а = ? 2 60

2 1

С хема. б)

4

Р М A

q

2

В

2

M

P Ya Ma

Q

Xв

схема в)

4

P M

A

2 q

45

2

C

M Ya

P Ma

Q

Rc

Решение.

1. Даны три исходные схемы закрепления бруса (а,б,в,) мысленно в схемах отбросим связи в точках опор ,заменяя их реакциями связей.

2. Равномерно-распределённую нагрузку «q» заменяем равнодействующей «Q» и приложим её в центре действия нагрузки

« q» , получим

Q=q*L

Q=2*2=4кН.

3. Для каждой схемы составим минимальное число уравнений равновесия для определения исследуемой реакции.

Cоставим уравнения равновесия:

Схема а)

Ma(fr)=0 ; Ma+M-4P*cos45-3Q=0

Отсюда Ma будет

Ma=-M+P*sin45-3Q=-10+56+12=58kH*м

Ya=.58kH*м

cхема б)

Мa(Fk)=0; Ма -4P*sin45+M-3Q-2Xв=0

F(кх)=0; - Хв+Р*cos45=0 Xв=14кН

Отсюда Ма будет:

Ма=4Р*sin45+3Q+2Xв-M=56+12+28=86кН*м

Ма=86кН

Схема в)

Ma(Fk)=0; Ма+М-4Р*cos45-3Q+4Rc*cos45+2Rc*cos45=0

F(кх)=0; Rc*cos45+Pcos45=0 Rc=20кН

Отсюда Ма будет:

Ма=-М+4P*cos45+3Q-6Rc*cos45=-10+56+12-84=26кН*м

Таким образом, исследуемая наименьшая реакция будет при закреплении бруса по схеме в). Найдём все реакции.

Составим для этой схемы три уравнения равновесия:

Fкх=0 Rc*cos45+Pcos45=0

Fкy=0 Ya-P*cos45-Q+Rc*cos45=0

Ма(Fк)=0 Ма+М-4Р*cos45-3Q+4Rc*cos45+2Rc*cos45=0

Rc=20кН

Yа= P*cos45+Q-Rc*cos45=7+4-14=3кН

Ма=-М+4P*cos45+3Q-6Rc*cos45=-10+56+12-84=26кН*м

Ответ: Ма=26кН.
