Статика твердого тела
I. Плоская система сил система произвольно расположенных сил
Задание С.1. Определение реакций опор твердого тела

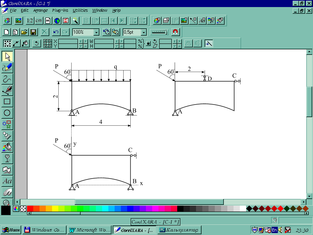

На схеме показаны три способа закрепления бруса. Задаваемая нагрузка и размеры (м) во всех трех случаях одинаковы.
Р = 10 кН, q = 4 кН/м, исследуемая реакция YA
Определить реакции опор для того способа закрепления бруса, при котором исследуемая реакция Ya имеет наименьший модуль.
Дано: схемы закрепления бруса ( а, б, в): Р = 10 кН; q = 4 кН/м.
О
пределить реакции опор для того способа закрепления, при котором реакция YA имеет наименьшее числовое значение.
Решение.

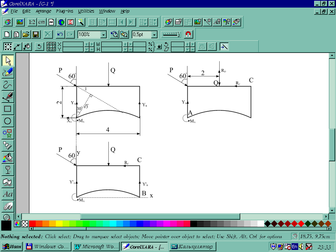

Рассмотрим систему уравновешивающихся сил, приложенных к конструкции. Действие связей на конструкцию заменяем их реакциями (рис. 2): в схеме а — XА, YА, YВ в схеме б — Y’А, Y’В и RC , в схеме в — Y”А , RC , RD. Равномерно распределенную нагрузку интенсивностью q заменяем равнодействующей
Q = q • 4 = 16 кН.
Ч
тобы выяснить, в каком случае реакция YA является наименьшей, найдем ее для всех трех схем, не определяя пока остальных реакций
Для схемы а
Из первого уравнения подставляем YB во второе, получаем:
8,67 кH
Для схемы б
Из первого уравнения подставляем Y’B во второе, получаем:
13 кН
Для схемы в
Из первого уравнения подставляем RD во второе, получаем:
5 кН
Таким образом, реакция YA имеет наименьшее числовое значение, при закреплении бруса по схеме в.
Определим остальные опорные реакции для этой схемы.
В схеме а:
В схеме б:
8 кН
В схеме в:
