Работа № 3. ИССЛЕДОВАНИЕ РЕЗОНАНСНЫХ ЯВЛЕНИЙ

В ЛИНЕЙНЫХ ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ

Цель работы – исследование условий возникновения и особенностей проявления резонанса в электрических цепях.

1. Основные положения теории

Резонансом называется режим электрической цепи, при котором собственная частота колебаний цепи или всей цепи в целом совпадает с частотой вынужденных колебаний. Различают два вида резонанса: резонанс напряжений и резонанс токов.

Резонанс напряжений возникает в цепи, когда ее эквивалентное сопротивление относительно зажимов источника приобретает чисто резистивный характер, при этом реактивные составляющие входного сопротивления взаимно компенсируется. В наиболее простом случае последовательного соединения элементов r, L, C , резонанс возникает при условии, когда , или

(3.1)

где ω₀ - резонансная частота контура; - волновое сопротивление контура.

При резонансе Z_ВХ. = r , следовательно, = 0. Ток при резонансе I₀ = , а так как X_L = X_C, то U_L0 = U_C0.

Добротность контура Q может быть определена как

Q = = = (3.2)

а, следовательно, Q можно определить опытным путем, измеряя U_C0.

Исследование частотных характеристик высокодобротных цепей показывает, что при приближении частоты к резонансной напряжения на реактивных элементах резко нарастают. Поэтому такое явление и получило название резонанса напряжения.

Напряжения на индуктивности и емкости достигают максимума на частотах, несколько отличающихся от резонансной. Этот сдвиг зависит от добротности контура и при высокой добротности невелик. Если добротность Q>3, можно условно считать, что максимумы U_C и U_L совпадают с частотой резонанса.

Входное сопротивление контура может быть записано в виде

(3.3)

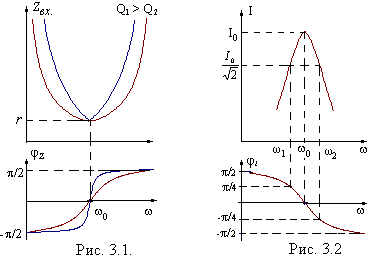

что дает возможность построить амплитудно-частотную (АЧХ) и фазочастотную (ФЧХ) характеристики для Z_ВХ. (рис.3.1). Характер АЧХ и ФЧХ для тока в контуре I = показан на рис.3.2.

Полоса пропускания – область частот, в которой . Из соотношения следует, что на границах полосы пропускания r = ±х. При таких соотношениях r и x . Это дает возможность определить частоты на границе полосы пропускания ( ω₁,ω₂ ) по ФЧХ рис.3.2, где П = ω₂-ω₁ - абсолютное значение полосы пропускания; S = - относительная полоса пропускания. Справедливо также соотношение = , где d - затухание в контуре.

Избирательностью системы называют ее способность пропускать электрические сигналы в определенной полосе спектра сигналов при существенном подавлении сигналов вне этой полосы. Резонансный контур может выполнять функции избирательной системы.

Избирательность контура при заданной расстройке оценивается в децибелах (дБ) и может быть определена как a = 20 lg .

1. Предварительная подготовка

2.1. Для п.п. 3.1, 3.2, 3.3 самостоятельно подготовить необходимые таблицы.

2.2. Для схемы, изображенной на рис.3.3, рассчитать: резонансную частоту последовательного колебательного контура f₀, добротность Q, граничные частоты f₁ и f₂ , величину тока при резонансе I₀, напряжение на конденсаторе при резонансе U_СО и на границе полосы пропускания U_С( f₁) и U_С(f₂). Все расчеты выполнить для двух значений R_М = 20 и R_М = 160 Ом. При расчете параметры элементов схемы взять из табл. 3.1 согласно номеру стенда. Для всех вариантов R_Ш=100 Ом, U_Г = 2 В.

Таблица 3.1

2.3. Рассчитать добротность контура, изображенного на рис 3.4 (сложный резонанс), при R_м = 2560 Ом и R_м = 5120 Ом. Сделать вывод о влиянии нагрузки на резонансную частоту и добротность. Чему равны добротность и резонансная частота при R_M→ ∞?

3. Задание на выполнение эксперимента

3.1 Собрать схему согласно рис. 3.3. Регулятором "Вых.напр." установить и поддерживать напряжение генератора U_Г = 2 В.

Установить R_м = 20 Ом и плавно увеличивая частоту генератора, отметить , каким частотам соответствуют показания фазометра : +80˚,+70˚,+60˚,+45˚, 0, -45˚,-60˚,-70˚,-80˚ и какие значения при этом принимает напряжение на R_Ш. При снятии показаний фазометра бывает сложно отметить при какой частоте он показывает ноль. В таком случае можно отметить значения близкие к нулю (слева и справа от резонансной частоты). Установить R_м = 160 Ом и повторить измерения.

3.2. Если схема была собрана в полном соответствии с рисунком 3.3, то для получения зависимости U_С(f) достаточно поменять местами провода, подходящие к генератору от схемы, отключить провода, идущие к фазометру и переключить вольтметр в точку "В" схемы. Значение R_М = 160 Ом. При снятии этой характеристики зафиксировать максимальное значение U_С в диапазоне 2 – 8 кГц, затем снять по пять значений U_С слева и справа с шагом 0,5 кГц.

3.3. В системах связи, автоматики и др. напряжение U_C0 может быть подано на сопротивление нагрузки или на вход усилителя. Для исследования влияния нагрузки на резонансный контур собрать схему согласно рис. 3.4, R_M = 2560 Oм. Подумайте, как проще ее собрать, не разбирая полностью предыдущую схему. Получить зависимость U_C (f). Повторить опыт при R_M = 5120 Ом.

4. Обработка и анализ результатов измерений

4.1. По данным проведенного эксперимента рассчитать и построить характеристики: I(f), φ_i(f), Z_ВХ.(f), U_С(f). На графиках указать значения R_M.

Одноименные зависимости, снятые при разных значениях R_М построить на одном графике.

4.2. Графически определить граничные частоты (кроме U_С(f) ). Каждый график считать самостоятельным построением, т.е. граничные частоты не переносятся с другого графика.

4.3. Для нагруженного контура построить зависимость U_С ( f ) при R_М=2560 Ом и R_М=5120 Ом. Сделать выводы о влиянии нагрузки на добротность контура.

4.4. Сравнить результаты эксперимента с расчетными данными.

5. Вопросы для самопроверки и защиты

5.1. Как рассчитать избирательность в последовательном контуре?

5.2. В каком случае напряжения на отдельных элементах схемы могут быть больше напряжения генератора?

5.3. Что такое полоса пропускания?

5.4. Как можно определить граничные частоты?

5.5. Чему равно реактивное сопротивление контура на границах полосы пропускания, если известно его эквивалентное активное сопротивление?

5.6. От чего зависит диапазон частот, при котором U_С>U_ВХ.?

5.7. Построить векторные диаграммы при f<f₀; f=f₀; f>f₀.

5.8. Симметрична ли кривая зависимости I(f) и V_С(f) при малых и больших добротностях?

5.9. Как изменится резонансная частота в схеме, изображенной на рис.3.7, при R_ш=0 Ом и

R_м=5 кОм?

5.10. Нарисуйте схемы с использованием избирательных свойств контура, чтобы на выходе ослаблялась определенная полоса частот.

5.11. Объяснить влияние величины R_ш и R_м на добротность (рис.3.7).

5.12. Как следует изменить параметры колебательного контура, чтобы изменить f₀ , не меняя полосы пропускания?

5.13. Построить векторную диаграмму для параллельного контура рис.3.7 при f=f₀.

5.14. Написать выражение для определения добротности контура в схеме рис.3.3 r₂=0 и r₂≠0 и построить векторные диаграммы.

При подготовке к лабораторной работе рекомендуется ознакомиться с материалами [7, с.167-211].
