МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«МГТУ им. Н.Э.Баумана»

ФАКУЛЬТЕТ «Специальное машиностроение»

КАФЕДРА «СМ1 Космические аппараты и ракеты - носители»

Рубежный контроль №3 по дисциплине «Основы устройства летательных аппаратов»

Вариант 25

Москва 2021 г.

Вариант 25

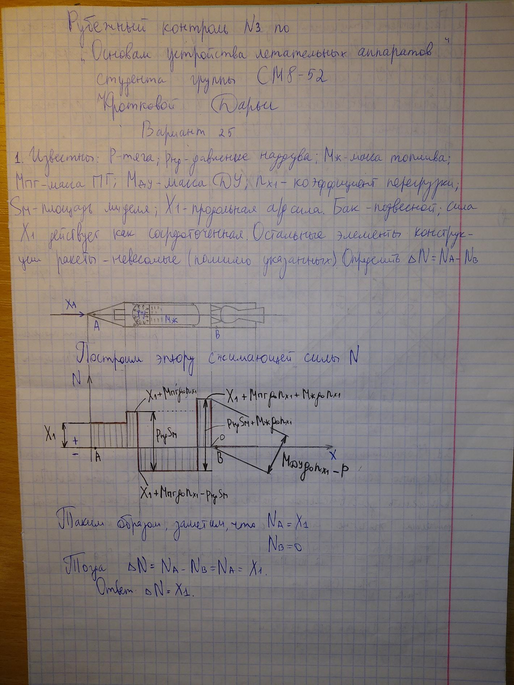

1. Известны: P - тяга; p_НД – давление наддува; M_Ж – масса топлива; M_ПГ – масса ПГ; M_ДУ – масса ДУ; n_X1 – коэффициент перегрузки; S_M – площадь миделя; X₁ – продольная а/д сила. Бак – подвесной; сила X₁ действует как сосредоточенная. Остальные элементы конструкции ракеты – невесомые (помимо указанных). Определить N=N_AN_B.

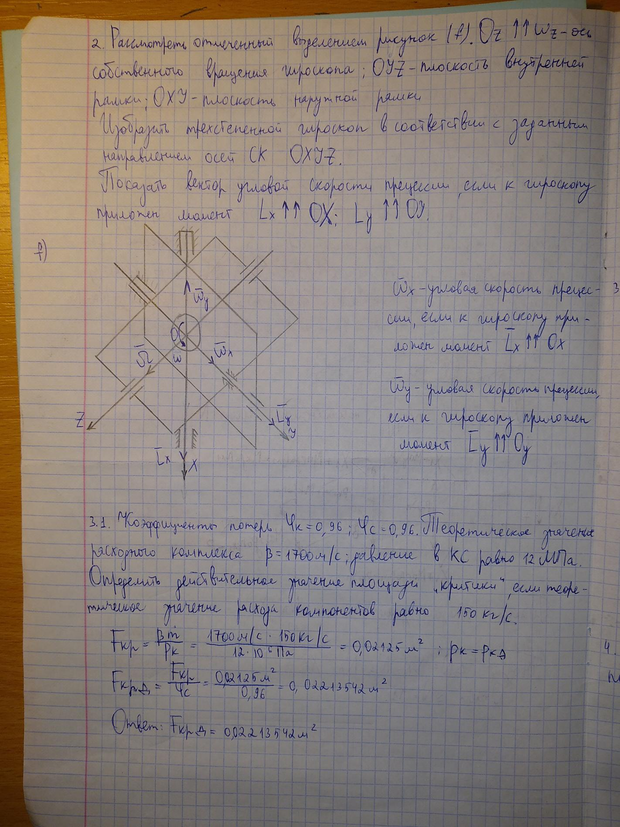

2.

Рассмотреть отмеченный выделением рисунок ( a b c d e f ). OZ  _Z – ось собственного вращения гироскопа; OYZ – плоскость внутренней рамки; OXY – плоскость наружной рамки.

Изобразить трехстепенной гироскоп в соответствии с заданным направлением осей СК OXYZ.

Показать вектор угловой скорости прецессии, если к гироскопу приложен момент L_X  OX L_Y  OY.

3.1. Коэффициенты потерь _k=0,96; _с=0,96. Теоретическое значение расходного комплекса =1700 м/с; давление в КС равно 12 МПа. Определить действительное значение площади «критики», если теоретическое значение расхода компонентов равно 150 кг/с.

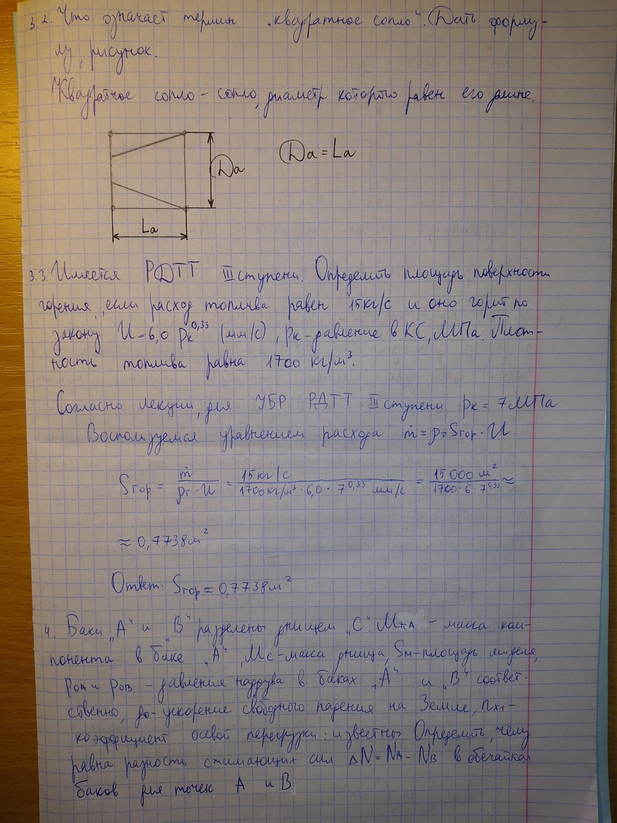

3.2. Что означает термин «квадратное сопло». Дать формулу, рисунок.

3.3. Имеется РДТТ III ступени. Определить площадь поверхности горения, если расход топлива равен 15 кг/с и оно горит по закону u=6,0p_k^0,33 (мм/с), p_k - давление в КС, МПа. Плотность топлива равна 1700 кг/м³.

4. Баки «A » и «B » разделены днищем «C ». M_ЖA – масса компонента в баке «A », M_C – масса днища, S_M – площадь миделя, p_0A и p_0B – давления наддува в баках «A » и «B » соответственно, g₀ – ускорение свободного падения на Земле, n_X1 – коэффициент осевой перегрузки: известны. Определить, чему равна разность сжимающих сил N=N_AN_B в обечайках баков для точек A и B.
