1. Основные понятия литейного производства: модель, литниковая система, стержень

Комплект приспособлений, используемых для изготовления отливок, называют литейной оснасткой. Часть оснастки, включающая все приспособления, необходимые для образования рабочей полости литейной формы при ее формовке, называется модельным комплектом. В комплект входят модели отливки и элементов литниковой системы, модельные и сушильные плиты, стержневые ящики, формующие, контрольные и сборочные шаблоны для конкретной отливки. Существует также понятие «формовочный комплект», под которым подразумевается полный комплект оснастки, используемый для получения разовой формы. В него дополнительно входят (наряду с приспособлениями модельного комплекта) необходимые при формовке опоки, наполнительные рамки, штыри, скобы и др.

Модель (рис. 1) — это часть модельного комплекта, предназначенная для образования отпечатка в литейной форме, соответствующего наружной конфигурации и размерам отливки. При этом размеры модели увеличивают по сравнению с соответствующими размерами отливки с учетом линейной усадки сплава (0,8—2%) и припусков на механическую обработку. Модели изготавливают из древесины, металлических и специальных модельных сплавов, а также из пластмасс. Различают модели разовые и многократные. Деревянные модели отличаются простотой изготовления, относительно малой массой и невысокой стоимостью. Однако они недолговечны.

Рис. 1. Деталь, отливка, элементы формовочного комплекта и песчаная форма: 1 — готовая деталь; 2 — отливка; 3 — разъемная модель; 4 — стержневые знаки; 5 — стержень; 6, 7 — верхняя и нижняя опоки; 8 — выпор; 9 — литниковая система

По сравнению с деталью модель имеет выступающие части (так называемые стержневые знаки), посредством которых стержень, оформляющий внутреннюю полость, крепится в форме (рис.2). Стержень, являясь элементом литейной формы, служит для образования отверстия, полости или иного сложного контура в отливке.

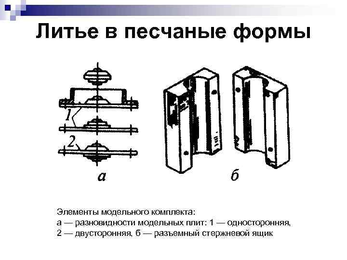

Модельная плита (рис.2, а) обеспечивает формирование поверхности разъема литейной формы и несет на себе различные части модели, включая литниковую систему. При машинной формовке часто используют металлические модельные плиты в сочетании с быстросменной модельной оснасткой, которые вместе образуют модельные комплекты. Модельные плиты подразделяют на односторонние (часть модели с одной стороны) и двусторонние (части модели располагаются с двух сторон плиты, рис. 2, а). Односторонние плиты используются при раздельной формовке полуформ. Стержневые ящики (неразъемные — вытряхные — и разъемные) предназначены для изготовления стержней (рис. 2, б).

1. Литейное производство. Классификация методов литья. Достоинства. Недостатки.

1. Литейные свойства сплавов. Влияние литейных свойств сплавов на качество отливок.

Под качеством отливки понимается точность размеров, шероховатость поверхности, физико-химические свойства, герметичность и пористость. Операции заливки и охлаждения формы оказывают основное влияние на формирование качества отливок независимо от того, каким они способом изготавливаются. Возможность получения доброкачественных тонкостенных отливок, сложных по форме или больших по размерам, без раковин, трещин пригара и других литейных эффектов предопределяется качеством и свойствами формы (теплопроводностью) и литейными свойствами сплавов. Влияние этих факторов и проявляется именно при заливке жидкого металла в форму и в процессе ее охлаждения.

Свойства литейных сплавов

Качество металлов и сплавов оценивают по их свойствам. Свойства сплавов бывают: физические (теплопроводность), химические (коррозионная стойкость), механические (прочность, твердость и другие) и технологические.

К технологическим свойствам относят: обрабатываемость, свариваемость, ковкость, герметичность и литейные свойства.

Обрабатываемость – способность материалов обрабатываться режущими абразивными или иными инструментами.

Свариваемость –способность материалов образовывать сварное соединение, свойства которого близки к свойствам основного материала.

Ковкость– способность металлов и сплавов подвергаться различным видам обработки давлением. Ковкость характеризуется пластичностью и сопротивлением деформации.

Герметичность – способность материала не пропускать жидкость или газ при избыточном или пониженном давлении.

К основным литейным свойствам сплава относят следующее:

1. Жидкотекучесть – способность сплавов в жидком состоянии заполнять формы и точно воспроизводить их очертания в отливке.

2. Склонность к образованию в результате кристаллизации структуры сплава (кристаллизация).

3. Усадка и склонность к образованию усадочных раковин и пор.

4. Склонность к поглощению газов и образованию по этой причине дефектов в отливках (газы).

5. Склонность к образованию неметаллических включений.

6. Склонность к ликвации.

7. Склонность к образованию литейных напряжений и трещин.

Значение литейных свойств очень велико и должно быть учтено в следующих случаях:

1. В процессе создания и проектирования отливки; надежность и долговечность изделий в значительной степени предопределяется литейными свойствами используемого для их изготовления сплава.

2. При разработке технологического процесса изготовления отливок.

Рассмотрим более подробно литейные свойства сплавов и их влияние на формирование качества отливок.

1. Жидкотекучесть

Правильное представление о жидкотекучести различных сплавов можно получить только при соблюдении постоянства таких факторов, как конфигурация и размеры полостей, через которые течет расплав, и свойства формы. Поэтому жидкотекучесть сплавов определяют по стандартной пробе, отлитой в песчаную форму при постоянной температуре заливки. Наиболее простая проба имеет вид прутка и получается в форме, имеющей заливочную чашу стандартной величины Н, для того чтобы обеспечить постоянство напора, и канал Д калиброванного диаметра. Жидкотекучесть того или иного сплава определяется по длине пути l прутка. Чем длиннее пруток, тем больше жидкотекучесть сплава (см. рис. 8) Жидкотекучесть одного и того же сплава различна при различных температурах заливки t_зал. Это хорошо иллюстрируется диаграммой состояния сплава (рис. 9). При охлаждении сплав способен течь до определенной температурой ниже ликвидуса (линия 2). Эта температура называется температурой нулевой текучести (линия 3). У сплавов данной системы (А-В) температура нулевой текучести объясняется следующим. После того, как температура опустилась ниже ликвидуса (меньше t₁) произошло выделение твердой фазы из расплава, при этом получившаяся композиция представляет собой суспензию твердой фазы в жидкой. Появившаяся твердая фаза оказывает сопротивление продвижению сплава и при увеличении ее до 20- 30% (что происходит при температуре t₀) от всей композиции движение расплава прекращается вовсе, хотя жидкая фаза в сплаве присутствует, так как его температура выше температуры полного затвердевания или выше линии солидуса 1. Из диаграммы видно, что сплавы эвтектического состава имеют большую жидкотекучесть, чем затвердевающие в интервале температурt₁-t₂, т.е. жидкотекучесть зависит от состава сплава, что иллюстрируется диаграммой состав-текучесть (рис.9). Жидкотекучесть сплава кроме интервала затвердевания и перегрева сплава, зависит от его физических свойств: вязкости и поверхностного натяжения.
