Методические указания по проведению виртуальной лабораторной работы "Исследование трехфазной цепи синусоидального тока".
Программа, написанная в среде LabVIEW, называется виртуальным прибором (ВП). ВП симулируют реальные физические процессы и позволяет создавать приборы, фиксирующие характеристики исследуемых процессов. Для электромагнитных процессов это осциллограф или любой измерительный прибор - амперметр, вольтметр, ваттметр. У пользователя создается впечатление, что он работает с реальным лабораторным стендом. Виртуальная лаборатория позволяет провести исследование различных режимов электрических цепей, подготовку и проведение лабораторных работ без непосредственного доступа к лабораторному стенду.

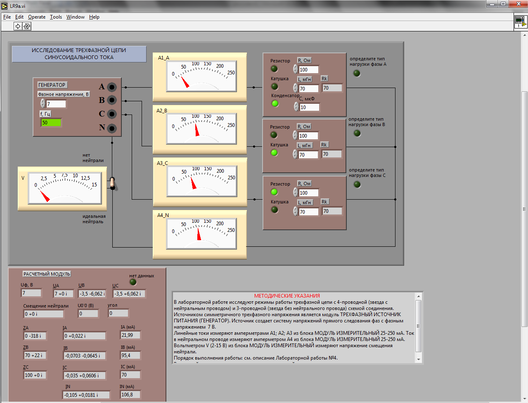

Лицевая панель – это интерфейс пользователя ВП. Лицевая панель используется для запуска и выполнения Лабораторной работы. Пример инструментальной панели показан ниже.
Главное меню
Главное меню в верхней части окна ВП содержит пункты общие с другими приложениями, такие команды как Open, Save, Copy, Paste, а также специфические пункты меню LabVIEW. Меню появляется в верхней части экрана. Пункт меню File используется для открытия, закрытия, сохранения и печати ВП. В режиме выполнения лабораторной работы функции редактирования недоступны. Пункт меню Help используется для получения информации о палитрах, меню, инструментах, ВП и функциях, для получения пошаговой инструкции использования LabVIEW и информации о компьютерной памяти.
Выполнение лабораторной работы
Все действия пользователя производятся с помощью нажатия левой кнопкой мышки (ЛКМ) на соответствующие иконки:
| | Кнопка запуска Run в правом верхнем углу – запускает однократное выполнение Лабораторной работы. Производится снятие экспериментальных данных при заданных параметрах элементов. |
| | Кнопка непрерывного запуска Run Continuously . При нажатии на иконку ЛКМ цвет "стрелки" становится темным. Снятие экспериментальных данных проводится в непрерывном режиме при многократном изменении параметров элементов. Лабораторная работа выполняется до момента повторного нажатия на иконку. Цвет иконки становится опять светлым. |
| | Инструмент УПРАВЛЕНИЕ используется для изменения значения параметров элементов или ввода значений (напряжения, сопротивления, индуктивности, емкости). Изменить значение можно разными способами:
Внимание! Зеленый цвет поля индикатора означает, что значение изменить нельзя.
|
. После "зачеркивания" значения перемешением мышки влево при нажатой ЛКМ, можно, используя цифровые клавиши клавиатуры, ввести необходимое значение параметра. В верхнем правом углу в этом случае появляется иконка
. После однократного нажатия ЛКМ значение параметра меняется и иконка пропадает. С помощью управляющих кнопок можно осуществлять выбор типа нагрузки в фазах приемника. В фазе А при проведении эксперимента можно выбрать активную, активно-индуктивную и емкостную нагрузку, в фазе В и С - активную и активно-индуктивную нагрузку. Выбор типа нагрузки осуществляется нажатием ЛКМ при подведении
на соответствующую типу нагрузки кнопку. Цвет кнопки становится ярко-зеленым, что указывает на выбранный тип нагрузки При повторном нажатии цвет кнопки темнеет.

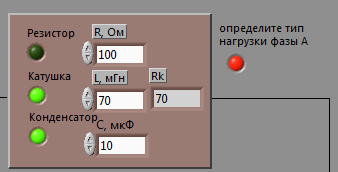

Внимание! Выбор типа нагрузки должен быть однозначным, т.е не могут быть нажаты две или три управляющие кнопки или не нажата ни одна кнопка. В случае неоднозначного выбора типа нагрузки загорится красная кнопка справа.
Содержание и порядок проведения эксперимента определены в описании Лабораторная работа "Исследование трехфазной цепи синусоидального тока", экспериментальные данные заносятся в таблицы, по опытным данным строятся векторные диаграммы, делаются выводы о соответствии экспериментальных данных теоретическим.
Требования к компьютеру пользователя
Для запуска ВП и выполнения лабораторной работы (исполняемый exe-файл) необходимо сначала установить LabVIEW Run-Time Engine. Для этого вам понадобиться:
1) зарезервированный объем памяти на жестком диске не менее 600 МБ, что связано с установкой LabVIEW RunTime Engine 2009;
2) объем памяти ОЗУ не менее 1 ГГБ;
3) операционные системы для персональных компьютеров типа Windows XP, Vista , Windows 7 (возможно потребуется режим совместимости).
4) скорость интернет-канала - не менее 5 Мбит/сек.
