Здесь необходимо сделать одно важное замечание. Адрес получателя (11.1.2.5) совпадает с тремя маршрутами. Согласно правилу наибольшего совпадения будет выбран маршрут к подсети 11.1.2.0 /24. Но может оказаться так, что устройство с адресом 11.1.2.5 не будет входить в подсеть 11.1.2.0. Тогда маршрутизатор не сможет передать трафик этому устройству. Поэтому назначение адресов следует обязательно проводить исходя из существующей сетевой топологии и при этом непременно учитывать правило наибольшего совпадения.

Иерархическая маршрутизация (реализованная в протоколе OSPF) требует, чтобы адреса устройств отражали действительную сетевую топологию на всех уровнях. Только при этом условии несколько подсетей можно объединить в одном сообщении о маршруте. Этот постулат является основополагающим при рассмотрении технологии бесклассовой маршрутизации (CIDR).

5.5. IP-таблица маршрутов

Как модуль IP узнает, какой именно сетевой интерфейс нужно использовать для отправления IP-пакета? Модуль IP осуществляет поиск в таблице маршрутов. Ключом поиска служит номер IP-сети, выделенный из IP-адреса места назначения IP-пакета.

Таблица маршрутов содержит по одной строке для каждого маршрута.

Основными столбцами таблицы маршрутов являются номер сети, флаг прямой или косвенной маршрутизации, IP-адрес шлюза и номер сетевого интерфейса.

Эта таблица используется модулем IP при обработке каждого отправляемого IP-пакета.

В большинстве систем таблица маршрутов может быть изменена с помощью команды "route". Содержание таблицы маршрутов определяется менеджером сети, поскольку менеджер сети присваивает машинам IP-адреса.

6. ЗАГОЛОВОК ДЕЙТАГРАММЫ IPv4

Описание протокола IP (Internet Protocol) дано в документе RFC 791. IP является базовым протоколом всего стека TCP/IP. Он отвечает за передачу информации по сети. Информация передается блоками, которые называются дейтаграммами.

IP является протоколом сетевого уровня. При этом для каждой среды передачи данных, например, Ethernet и ATM, определен способ инкапсуляции IP-дейтаграмм. Маршрутизаторы пересылают инкапсулированные дейтаграммы по различным сетям, образуя объединение IP-сетей, по которому каждая рабочая станция может поддерживать связь по протоколу IP с любой другой рабочей станцией.

Услуги, предлагаемые протоколом IP, сводятся к негарантированной доставке дейтаграмм. Протокол IP не исключает потерь дейтаграмм, доставки дейтаграмм с ошибками, а также дублирования и нарушения порядка следования дейтаграмм, заданного при их отправлении.

Протокол IP выполняет фрагментацию и сборку дейтаграмм, если принятый размер кадров в данной сети (или участке распределенной сети) отличается от размера исходных дейтаграмм. В протоколе IP отсутствуют механизмы повышения достоверности передачи данных, управления протоколом и синхронизации, которые обычно предоставляются в протоколах более высокого уровня. Протокол IP получает информацию для передачи от протоколов, расположенных по сравнению с ним на более высоком уровне. К этим протоколам, прежде всего, относятся протоколы TCP и UDP. После получения информации от них протокол IP передает дейтаграммы через распределенную сеть, используя сервисы локальных сетей.

Дейтаграмма состоит из заголовка и поля данных, которое следует сразу за заголовком. Длина поля данных определяется полем «Общая длина» в заголовке. На рис. 6.1 показан формат заголовка IP-дейтаграммы.

Номер версии (4 бита)	Длина заголовка (4 бита)		Тип сервиса (8 бит)		Общая длина(16 бит)
Идентификатор (16 бит)		Флаги (3 бита)		Смещение фрагмента (13 бит)
Время жизни (8 бит)		Протокол (8 бит)		Контрольная сумма заголовка (16 бит)
Адрес отправителя (32 бита)
Адрес получателя (32 бита)
Опции (поле переменной длины)			Выравнивание до 32-битной границы

Рис. 6.1. Формат заголовка дейтаграммы протокола IP

Поле «Номер версии» указывает на версию используемого протокола IP. В настоящее время распространена версия 4, но планируется переход к версии 6. Связь между абонентами гарантируется только в том случае, если все они работают с одной версией протокола IP. Перед обработкой дейтаграммы это поле проверяется. Если используется, например, версия 4, то при обработке будут отбрасываться дейтаграммы с версией 6.

Поле «Длина заголовка» определяет длину заголовка в 32-битовых словах. Заголовок может иметь минимальный размер 5 слов. При увеличении объема служебной информации эта длина может быть увеличена за счет поля «Опции».

Поле «Тип сервиса» определяет способ обслуживания дейтаграммы. Первые три бита (0-2) этого поля задают приоритет дейтаграммы. Возможные значения приоритета — от 0 (обычная дейтаграмма) до 7 (управляющая дейтаграмма). Устройства в сети учитывают приоритет дейтаграммы и обрабатывают в первую очередь более важные. Информация в остальных битах поля используется протоколами маршрутизации OSPF и BGP. Протоколы маршрутизации отвечают за вычисление наилучшего маршрута к получателю, основываясь на понятии «стоимость пути». Ею может быть скорость, надежность и т. д.

Третий бит (бит 2 — отсчет начинается с нулевого бита) определяет вид за­держки: 0 — нормальная задержка, 1 — малая задержка. Этот бит учитывается различными алгоритмами управления перегрузкой сети. Четвертый бит (3) определяет пропускную способность (нормальная или высокая). Пятый бит (4) определяет надежность доставки. Шестой и седьмой биты зарезервированы. Отметим, что программное обеспечение большинства рабочих станций и маршрутизаторов игнорирует тип сервиса.

Протокол IP обрабатывает каждую дейтаграмму в независимости от ее принадлежности к тому или иному пакету. При этом используются четыре основных механизма: установка типа сервиса, установка времени жизни, установка опций и вычисление контрольной суммы заголовка. Тип сервиса характеризует набор услуг, которые требуются от маршрутизаторов в распределенной сети. Эти параметры должны использоваться для управления выбором реальных рабочих характеристик при передаче дейтаграмм. В некоторых случаях передача дейтаграммы осуществляется с установкой приоритета, который дает данной дейтаграмме по сравнению с остальными некоторые преимущества при обработке. Тип сервиса определяется тремя показателями: малой задержкой при передаче, высокой достоверностью и большой пропускной способностью.

Поле «Время жизни». При определенных условиях IP-дейтаграммы могут попасть в замкнутый логический контур, образованный некоторой группой маршрутизаторов. Иногда такие логические контуры существуют в течение короткого промежутка времени, порой они оказываются достаточно долговечными. Чтобы избавить сеть от дейтаграмм, циркулирующих в таких логических контурах слишком долго, протоколом IP устанавливается предельный срок пребывания дейтаграммы в сети. Он задается в поле «Время жизни» — TTL (Time To Live). Его содержимое уменьшается на единицу при прохождении дейтаграммы через маршрутизатор; при обнулении поля TTL дейтаграмма отбрасывается.

Первоначально спецификации IP включали еще одно требование: поле TTL должно уменьшаться, по крайней мере, один раз в секунду. Поскольку поле TTL является восьмиразрядным, это означает, что дейтаграмма могла находиться в сети не более 4.25 мин. На практике требование ежесекундного уменьшения поля TTL игнорируется, тем не менее, в спецификациях многих протоколов следующих уровней (TCP) по-прежнему предполагается, что максимальное время жизни дейтаграммы в сети составляет лишь две минуты.

Поле «Идентификатор» используется для распознавания дейтаграмм, образованных в результате фрагментации. Все фрагменты фрагментированного пакета данных должны иметь одинаковое значение этого поля.

Поле «Общая длина» указывает общую длину дейтаграммы (заголовок и поле данных). Максимальный размер дейтаграммы может составлять 65535 байт. В подавляющем большинстве сетей столь большой размер дейтаграмм не используется. По стандарту все устройства в сети должны быть готовы принимать дейтаграммы длиной 576 байт. Эти ограничения необходимы для передачи дейтаграмм в физических кадрах. Передача дейтаграммы в кадре называется инкапсуляцией. С точки зрения низших уровней дейтаграмма выглядит так же, как и любое другое сообщение в сети. Сетевое оборудование не работает с дейтаграммами, поэтому дейтаграмма является частью области данных кадра (рис. 6.2).

	Заголовок IP-дейтаграммы	Область данных IP-дейтаграммы
Заголовок кадра канального уровня	Область данных кадра		Контрольная сумма

Рис. 6.2. Инкапсуляция дейтаграммы в кадр

Функции фрагментации и сборки также возложены на протокол IP. Фрагментация — это разделение большой дейтаграммы на несколько небольших частей. В большинстве локальных и глобальных сетей есть ограничения на максимальный размер кадра. Эту величину называют максимальной единицей передачи (Maximum Transmission Unit, MTU). Например, в сетях Ethernet данная величина составляет 1500 байт, а в сетях FDDI — 4096 байт.

Когда маршрутизатор переправляет дейтаграмму из одной сети в другую, может оказаться, что ее размер окажется недопустимым в новой сети. Спецификация IP предусматривает следующее решение этой проблемы: маршрутизатор может разбить дейтаграмму на более мелкие фрагменты, приемлемые для выходной среды, а в пункте назначения эти фрагменты будут вновь объединены в дейтаграмму исходного вида. Формируемые маршрутизатором фрагменты идентифицируются смещением относительно начала исходной дейтаграммы. Дейтаграмма идентифицируется по отправителю, пункту назначения, типу протокола высокого уровня и 16-разрядному полю «Идентификатор». Все это в совокупности должно образовывать уникальную комбинацию.

Следует подчеркнуть связь между полями «Время жизни» и «Идентификатор». Действительно, во избежание смешивания фрагментов двух разных дейтаграмм источник IP-данных обязан исключить ситуацию, когда в один пункт назначения по одному и тому же протоколу в течение жизненного цикла дейтаграммы будут отправлены две дейтаграммы с совпадающими идентификаторами. В связи с тем, что идентификатор 16-разрядный, а наибольшее время жизни дейтаграммы исчисляется минутами (будем считать, что оно порядка 2 мин) получаем скорость передачи — 546 дейтаграмм в секунду. При максимальном размере дейтаграммы, равном 64 Кбайт, имеем общую скорость около 300 Мбит/с.

Проблема эффективного использования битов идентификатора оказалась практически разрешенной с появлением метода MTU Discovery, позволяющего определить значения MTU на всем пути к пункту назначения. Согласно этому методу конечная система может устанавливать в заголовке IP-дейтаграммы бит DF (Don't Fragment — не фрагментировать), запрещающий фрагментацию, ведь конечные системы могут заранее узнать о том, что отправляемые ими дейтаграммы имеют чрезмерную длину. Источник IP-трафика, устанавливающий бит DF теперь может не опасаться того, что две дейтаграммы перепутаются. Однако в сетевой среде, где технология MTU Discovery не применяется (в ней бит DF не несет функциональной нагрузки), необходимо предпринимать дополнительные меры для предотвращения подобной ситуации.

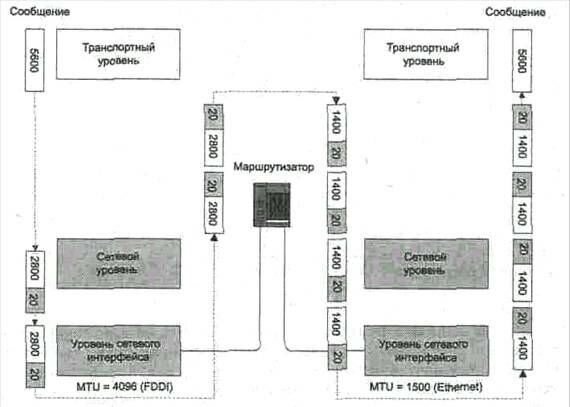

На рис. 6.3 показана процедура фрагментации и сборки дейтаграммы.

Рис. 6.3 Фрагментация дейтаграммы

Рассмотрим пример фрагментации. Предположим, отправителю необходимо передать сообщение длиной 5600 байт. Отправитель работает в сети, у которой значение MTU составляет 4096 байт. При поступлении пакета на сетевой уровень, протокол IP делит его на две равные дейтаграммы по 2800 байт, устанавливая в первой дейтаграмме признак фрагментации и присваивая пакету уникальный идентификатор. Бит фрагментации во второй дейтаграмме равен нулю, что указывает на последний фрагмент сообщения. Таким образом, дейтаграммы укладываются в кадр физического уровня данной сети (2800 байт данных + 20 байт заголовка меньше 4096 байт).
