На рис. 5.7 показан пример сети с подсетями, связанными маршрутизаторами. Каждый из маршрутизаторов хранит маршруты во все подсети. Маска подсети равна 255.255.255.0. В табл. . 5.10 приводится список получателей широковещательных дейтаграмм, отправляемых рабочей станцией А.

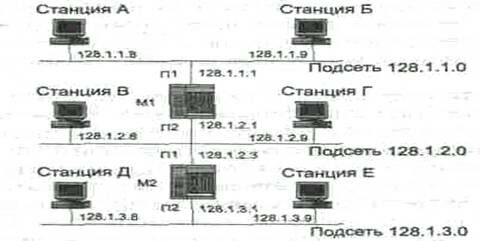

Рис. 5.7 Пример широковещания в сети

Таблица. 5.10

Получатели широковещательных дейтаграмм от станции А

IP-адрес	Получатели
255.255.255.255	Станция Б и порт 1 (П1) маршрутизатора Ml
128.1.1.255	Станция Б и порт 1 Ml
128.1.2.255	Станции В и Г; порт 2 Ml и порт 1 М2
128.1.3.255	Станции Д и Е; порт 2 М2

Маска подсети переменной длины

В 1987 году вышел документ RFC 1009, определяющий использование разных масок подсетей в одной сети, состоящей из большого количества подсетей. Так как в этом случае расширенные сетевые префиксы в различных подсетях имеют разную длину, говорят о масках подсетей переменной длины. Маску подсети переменной длины поддерживают современные протоколы маршрутизации, такие как OSPF и IS-IS (см. ниже). Сообщения этих протоколов переносят как адрес подсети, так и соответствующую ему маску. Если протокол маршрутизации не позволяет использовать маску подсети, маршрутизатор будет либо предполагать, что должна использоваться маска подсети, присвоенная его локальному порту, либо выполнять поиск в статически настроенной таблице, содержащей всю информацию о масках подсетей. Первое решение не гарантирует правильности выбора маски подсети, а статическая таблица не имеет возможности масштабирования. Кроме того, ею сложно управлять и исправлять в ней ошибки также непросто.

Таким образом, если требуется использование маски подсети переменной длины в сложной сетевой топологии, то наилучшим выбором является применение протоколов маршрутизации OSPF, IS-IS, а не RIP-1 IP. Однако при этом нужно учитывать, что вторая версия протокола RIP (RIP-2 IP), описанная в документе RFC 1388, расширяет возможности первой версии протокола, в том числе и добавлением возможности переноса маски подсети.

Так как протокол RIP-1 не переносит информацию о масках подсетей в своих сообщениях об обновлении маршрутизации, то сохраняются маски подсетей, используемые с каждым номером сети. При отсутствии данной информации протокол маршрутизации RIP-1 IP выбирает маску подсети, которая соответствует каждому маршруту в его таблице маршрутизации.

Рассмотрим пример сети, на входе которой стоит маршрутизатор. Порту 1 этого маршрутизатора присвоен адрес 130.24.13.1 с маской 255.255.255.0 (расширенный сетевой префикс /24), а порту 2 — адрес 200.14.13.2 с такой же маской подсети. Анализируя первые биты адреса порта 1 и маску подсети, маршрутизатор определит, что это адрес класса В, поэтому третий байт адреса используется для задания номера подсети. Порту 2 присвоен адрес класса С без выделения подсетей.

Если маршрутизатор получает информацию о маршруте к сети 130.24.36.0 от своего соседа через порт 1, он будет использовать маску подсети 255.255.255.0 (расширенный сетевой префикс /24), так как порту 1 присвоен адрес с тем же номером сети 130.24.0.0. Маска подсети просто наследуется. Но если маршрутизатор получит от соседа информацию о маршруте к сети 131.25.0.0, он будет использовать стандартную маску подсети 255.255.0.0, так как адрес 131.25.0.0 является адресом класса В, а этому классу соответствует маска подсети 255.255.0.0. Будет использоваться именно эта маска, так как маршрутизатор не имеет другой информации о маске подсети.

Маршрутизатор, поддерживающий протокол RIP-1 IP, включает биты, определяющие номера подсетей в сообщения об обновлении маршрутов, только в том случае, если порт, через который предполагается посылать сообщения, настроен на подсеть с тем же номером сети. Если порт настроен с другим сетевым номером, маршрутизатор будет рассылать только сетевую часть адреса.

Теперь предположим, что входной маршрутизатор получил информацию от соседа о маршруте к сети 130.24.36.0. Так как порт 1 настроен на адрес того же класса, то маршрутизатор предположит, что сеть 130.24.36.0 имеет маску 255.255.255.0. Поэтому, когда наступает время оповестить о данном маршруте, он будет информировать о маршруте к сети с адресом 130.24.36.0 через свой порт 1 и о маршруте к сети 130.24.0.0 через порт 2. Во втором случае оказывается утраченной информация, содержащаяся в третьем байте адреса (36).

Протокол RIP-1 IP может использовать только одну маску подсети для данного номера сети. Возможность присваивания одному адресу нескольких масок подсетей предоставляет несколько преимуществ. Множество масок подсетей позволяет более эффективно использовать выделенное организации адресное пространство. Кроме того, удается объединять маршруты, что значительно уменьшает количество маршрутной информации внутри домена маршрутизации.

О нескольких масках подсетей, присвоенных одному адресу, часто говорят как о маске подсети переменной длины (Variable Length Subnet Mask, VLSM). Основной проблемой этого метода является совместимость с предыдущими версиями протоколов, которые использовали только одну маску подсети.

Пусть администратор сети организации хочет настроить сеть класса В 130.5.0.0 на расширенный сетевой префикс /22 (табл. . 5.11 ). Для задания номеров подсетей могут использоваться 6 бит.

Таблица 5.11

Сеть класса В 130.5.0.0 при расширенном сетевом префиксе /22

Адрес сети с расширенным сетевым префиксом	130.5.0.0/22
Сетевой префикс (класс В)	10000010.	00000101.
Биты для номеров подсетей			000000
Биты для номеров устройств				00.00000000

В этой сети с расширенным сетевым префиксом /22 будут доступны 64 подсети (2⁶=64), каждая из которых поддерживает максимум до 1022 (2¹⁰-2=1022) адресов устройств. Такой вариант устроит администратора, если организации нужно небольшое число подсетей с большим количеством устройств в них. Однако, допустим, организации нужны подсети с числом устройств, не превышающим 30. При использовании фиксированной маски подсети администратору придется создавать подсети, рассчитанные на значительно большее чем 30 количество устройств (а именно, 1022). В результате невостребованными оказываются около 1000 адресов устройств в подсетях. Как видно из этого примера, ограничения, вызываемые необходимостью применять единую маску подсети, значительно уменьшают эффективность использования всего адресного пространства, выделенного организации.

Использование маски подсети переменной длины дает возможность легко преодолеть эти трудности. Действительно, предположим, что администратор хочет использовать расширенный сетевой префикс /26. Сеть класса В с таким расширенным сетевым префиксом позволяет поддерживать до 1024 подсетей (2¹⁰), каждая из которых может содержать до 62 (2⁶-2) индивидуальных адресов устройств (табл. 5.12 ). Такой расширенный сетевой префикс идеально подходит к небольшим подсетям с числом устройств порядка 60.

Таблица5.11

Распределение адресного пространства при префиксе /26

Адрес сети с расширенным сетевым префиксом	130.5.0.0/26
Сетевой префикс (класс В)	10000010.	00000101.
Биты для номеров подсетей			00000000.00
Биты для номеров устройств				000000

Как видно, применение различных расширенных сетевых префиксов (/22 и /26) позволило получить две разные подсети, отличающиеся по числу поддерживаемых устройств. Маска подсети переменной длины позволяет администратору выделять подсети с необходимыми характеристиками. При этом созданные подсети можно со временем легко изменять. Общая схема такова: сначала сеть делится на подсети, затем некоторые из этих подсетей делятся на более мелкие подсети и т. д. То есть происходит рекурсия (дробление) подсетей.

Рассмотрим другой пример. На рис.5.8 показано, как сеть класса А с адресом 10.0.0.0 сначала разделяется на подсети с расширенным сетевым префиксом /16 (маска подсети 255.255.0.0). Получается 254 подсети. В каждой подсети поддерживается до 65 534 (2¹⁶-2) индивидуальных адресов устройств. Полученная подсеть с адресом 10.253.0.0 с расширенным сетевым префиксом /24 поддерживает 254 подсети, каждая из которых включает до 254 (2⁸-2) устройств. При дальнейшей рекурсии с расширенным сетевым префиксом /27 подсеть с адресом 10.253.1.0 будет включать 6 подсетей с номерами, кратными 32, содержащих до 30 (2⁵-2) устройств.

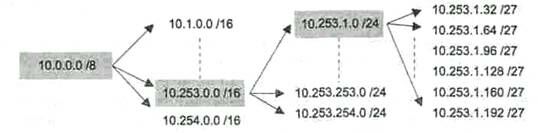

Рис. 5.8 Иерархия адресов подсетей

Таким образом, иерархическое (рекурсивное) разбиение адресного пространства позволяет гибко настроить сеть организации. Кроме того, внедрение маски подсети переменной длины позволяет значительно уменьшить объемы таблиц маршрутизации.

Дело в том, что каждый маршрутизатор теперь может включить информацию о всех своих подсетях в одну запись сообщения об обновлении. Так как структура подсетей не имеет значения для внешних сетей, маршрутизатор Ml оповещает маршрутизаторы в сети Internet только о маршруте с адресом 10.0.0.0 (рис.5.9).

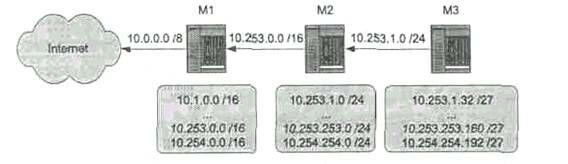

Рис. 5.9 Объединение подсетей в одну запись

Естественно, даже при использовании маски подсети переменной длины администратору следует убедиться, что класс сети организации достаточен для выделения требуемого количества подсетей.

Рассмотрим сеть организации, которая охватывает несколько удаленных филиалов. Если организация имеет три удаленных сети, то ей потребуется выделить 3 бита для формирования подсетей (2³=83). Этих 3 бит хватит и в обозримом будущем. Предположим, что администратор хочет сформировать отдельные подсети внутри каждого филиала — второй уровень в иерархии подсетей. Внутри этих подсетей необходимо выделить отдельные рабочие группы и их подсети. Следуя приведенной выше модели, мы видим, что верхний уровень иерархии определяется числом удаленных филиалов, второй — числом зданий внутри филиалов, а третий — максимальным числом подсетей в каждом здании и максимальным числом устройств в каждой из подсетей.

Для поддержки маски подсети переменной длины требуется выполнение трех основных условий:

Протокол маршрутизации должен переносить информацию о расширенном сетевом префиксе;

Все маршрутизаторы должны поддерживать алгоритм передачи, основы­вающийся на технологии наибольшего совпадения (longest match);

Адреса должны присваиваться в соответствии с существующей топологией сети.

Правило наибольшего совпадения основывается на том факте, что маршрут в таблице маршрутизации с большим расширенным сетевым префиксом определяет меньший набор получателей, чем тот же маршрут с коротким расширенным сетевым префиксом. Поэтому маршрутизатор должен выбирать маршрут с наибольшим расширенным сетевым префиксом (как наиболее точно определяющий получателей) при передаче трафика. В этом и состоит правило наибольшего совпадения.

Например, если адрес получателя равен 11.1.2.5 и в таблице маршрутизации есть три маршрута к этой сети (табл. 5.12 ), маршрутизатор выберет маршрут #1, так как его расширенный сетевой префикс совпадает с адресом получателя в большем числе бит.

Таблица. 5.12

Выбор маршрута с наибольшим совпадением

Получатель	11.1.2.5	00001011.00000001.00000010.00000101
Маршрут #1	11.1.2.0/24	00001011.00000001.00000010.00000000
Маршрут #2	11.1.0.0/16	00001011.00000001.00000000.00000000
Маршрут #3	11.0.0.0/8	00001011.00000000.00000000.00000000
