Принцип действия тепловых извещателей состоит в изменении электропроводности тел, контактной разности потенциалов, ферромагнитных свойств материалов, изменении линейных размеров твердых тел, физических параметров жидкостей, газов и т.д.

Дымовые извещатели делят на фотоэлектрические и ионизационные. Фотоэлектрические извещатели работают на принципе рассеяния частицами дыма теплового излучения. Ионизационные извещатели используют эффект ослабления ионизации воздушного межэлектродного промежутка дымом.

Ультразвуковые извещатели предназначены для пространственного обнаружения очага загорания и подачи сигнала тревоги.

Контрольные вопросы

1. Какие меры способствуют ограничению последствий пожаров?

2. Перечислите основные способы пожаротушения.

3. Какие вещества используются в целях тушения пожаров?

4. Назовите классы пожара в зависимости от вида горючей среды.

5. В каких случаях и почему нельзя использовать воду в целях тушения пожара?

6. Какие виды огнетушащих средств применяются в зависимости от класса пожара?

7. Какие виды оборудования включает пожарная техника для защиты объектов?

8. Как определить необходимое количество и тип первичных средств пожаротушения?

9. Перечислите мероприятия по обеспечению пожарной защиты объектов.

10. Какие применяются средства обнаружения пожара? Принцип их действия.

Молниезащита зданий и сооружений

Общие положения

В условиях ясной погоды происходит непрерывное перемещение положительных ионов к земле и отрицательных от нее, что обусловливает существование тока утечки между ионосферой и поверхностью Земли и образование больших электрических зарядов в грозовых облаках. Потенциал грозовой тучи составляет от 100 миллионов до 1 миллиарда вольт. Ежегодно разряды атмосферного статического электричества (молнии) становятся причиной пожаров и взрывов, приносят значительный материальный ущерб и приводят к человеческим жертвам.

Непосредственное опасное воздействие молнии – это пожары, механические повреждения, травмы людей и животных, а также повреждения электрического и электронного оборудования. Последствиями удара молнии могут быть взрывы и выделение опасных продуктов – радиоактивных и ядовитых химических веществ, а также бактерий и вирусов.

Удары молнии могут быть особо опасны для информационных систем, систем управления, контроля и электроснабжения.

эффективным средством защиты от атмосферного статического электричества является молниезащита. Она включает комплекс мероприятий и устройств, предназначенных для обеспечения безопасности людей, предохранения зданий, сооружений, оборудования и материалов от взрывов, загораний и разрушений, возможных при воздействии молний.

Для всех видов зданий, сооружений, а также силовых и информационных кабелей, проводящих трубопроводов, непроводящих трубопроводов с внутренней проводящей средой проектирование и изготовление молниезащиты должно выполняться согласно «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122–2003.

Классификация зданий и сооружений по устройству молниезащиты

Классификация объектов определяется по опасности ударов молнии для самого объекта и его окружения.

Рассматриваемые объекты могут подразделяться на обычные и специальные.

Обычные объекты – жилые и административные строения, а также здания и сооружения высотой не более 60 м, предназначенные для торговли, промышленного производства, сельского хозяйства.

Специальные объекты:

• объекты с ограниченной опасностью (средства связи, электростанции, пожароопасные производства);

• объекты, представляющие опасность для непосредственного окружения (нефтеперерабатывающие предприятия, заправочные станции);

• объекты, представляющие опасность для социальной и физической окружающей среды (объекты, которые при поражении молнией могут вызвать вредные биологические, химические и радиоактивные выбросы: химический завод, атомная электростанция, биохимиические фабрики и лаборатории);

• прочие объекты, для которых может предусматриваться специальная молниезащита, например строения высотой более 60 м, игровые площадки, временные сооружения, строящиеся объекты.

При строительстве и реконструкции для каждого класса объектов выбираются необходимые уровни надежности защиты от прямых ударов молнии (ПУМ). Например, для обычных объектов могут быть предложены четыре уровня надежности защиты, указанные в табл.26.

Таблица 26

Уровни защиты от ПУМ для обычных объектов

Выбор уровня надежности защиты определяется назначением зданий и сооружений, среднегодовой продолжительностью гроз по данным метеорологических наблюдений в месте размещения объекта.

Для специальных объектов минимально допустимый уровень надежности защиты от ПУМ устанавливается в пределах Р_з = 0,9…0,999 в зависимости от степени его общественной значимости и тяжести ожидаемых последствий от прямого удара молнии по согласованию с органами государственного контроля.

Кроме механических и термических воздействий ток молнии создает мощные импульсы электромагнитного излучения, которые могут быть причиной повреждения систем, включающих оборудование связи, управления, автоматики, вычислительные и информационные устройства и т.п.

Комплекс средств молниезащиты

Комплекс средств молниезащиты зданий или сооружений включает в себя устройства защиты от прямых ударов молнии – молниеотводы (внешняя молниезащитная система (МЗС)) и устройства защиты от вторичных воздействий молнии (внутренняя МЗС). В частных случаях молниезащита может содержать только внешние или только внутренние устройства. В общем случае часть токов молнии протекает по элементам внутренней молниезащиты.

Внешняя МЗС может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие функции естественных молниеотводов) или может быть установлена на защищаемом сооружении и даже быть его частью.

Внутренние устройства молниезащиты предназначены для ограничения электромагнитных воздействий тока молнии и предотвращения искрений внутри защищаемого объекта.

Токи молнии, попадающие в молниеприемники, отводятся в заземлитель через систему токоотводов (спусков) и растекаются в земле.

Внешняя молниезащитная система

Внешняя МЗС в общем случае состоит из молниеприемников, токоотводов и заземлителей.

Молниеприемники могут быть специально установленными, в том числе на объекте, либо их функции выполняют конструктивные элементы защищаемого объекта (например, металлические конструкции крыши: фермы, соединенная между собой стальная арматура и т.п.); в последнем случае они называются естественными молниеприемниками.

Молниеприемники могут состоять из произвольной комбинации следующих элементов: стержней, натянутых проводов (тросов), сетчатых проводников (сеток).

Токоотводы в целях снижения вероятности возникновения опасного искрения должны располагаться таким образом, чтобы между точкой поражения и землей ток растекался по нескольким параллельным путям, а длина этих путей была ограничена до минимума. Токоотводы прокладываются по прямым и вертикальным линиям так, чтобы путь до земли был по возможности кратчайшим. Не рекомендуется прокладка токоотводов в виде петель.

В качестве естественных токоотводов могут использоваться конструктивные элементы зданий, если они удовлетворяют требованию электрической непрерывности.

Заземлитель молниезащиты следует совместить с заземлителями электроустановок и средств связи во всех случаях, за исключением использования отдельно стоящего молниеотвода.

В качестве заземлителей молниезащиты могут также использоваться специально прокладываемые заземляющие электроды: вертикальные, наклонные или радиально расходящиеся, а также заземляющий контур, уложенный на дне котлована, либо заземляющие сетки.

В качестве заземляющих электродов может использоваться соединенная между собой арматура железобетона или иные подземные металлические конструкции.

Выбор типа и высоты молниеотводов производится исходя из значений требуемой надежности Р_з. Объект считается защищенным, если совокупность всех его молниеотводов обеспечивает надежность защиты не менее Р_з.

Во всех случаях система защиты от прямых ударов молнии выбирается так, чтобы максимально использовались естественные молниеотводы, а если обеспечиваемая ими защищенность недостаточна – в комбинации со специально установленными молниеотводами.

Защитное действие молниеотвода характеризуется зоной защиты, под которой понимается пространство, отличающееся тем, что вероятность удара молнии в объект, размещенный в его объеме, не превышает заданной величины.

В общем случае выбор молниеотводов должен производиться при помощи соответствующих компьютерных программ, способных вычислять зоны защиты или вероятность прорыва молнии в объект (группу объектов) любой конфигурации при произвольном расположении практически любого числа молниеотводов различных типов.

Зоны защиты для простейших молниеотводов: одиночного стержневого (а), двойного стержневого (б) и тросового (в) показаны на рис. 42. Размеры молниеотводов можно определять, пользуясь эмпирическими формулами, приведенными в «Инструкции по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122–2003.

r_x

r_x2

r_с

L

r_x1

а

б

в

r_x

r₀

r₀

r₀

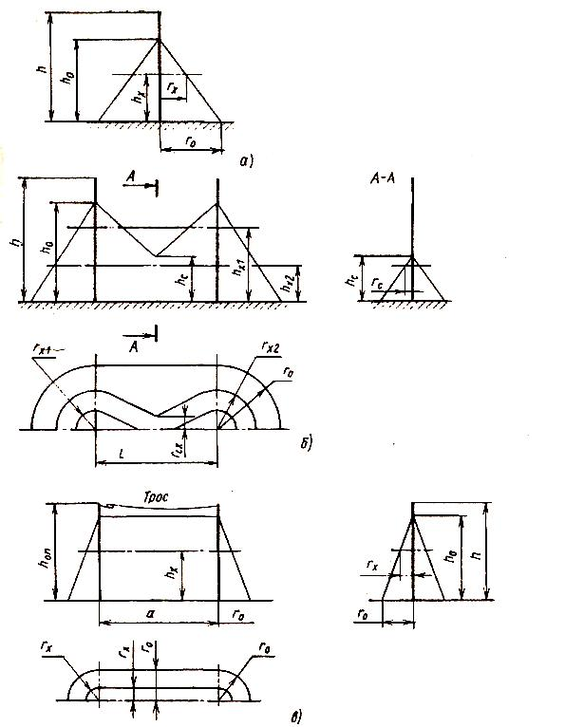

Рис. 42. Зоны защиты различных видов молниеотводов: а – одиночный стержневой; б – двойной стержневой; в – тросовый:

r₀ – радиус зоны защиты на уровне земли; r_x – то же на уровне h_х; r_x1 – то же на уровне h_х1; r_x2 – то же на уровне h_х2; h_оп – высота опоры троса

Защита от вторичных воздействий молнии

Современные электрические и электронные системы более чувствительны к воздействию молнии, чем устройства предыдущих поколений, поэтому необходимо применять специальные меры по их защите от опасных воздействий молнии.

Пространство, в котором расположены электрические и электронные системы, должно быть разделено на зоны различной степени защиты в зависимости от значений электромагнитных параметров на их границах. В общем случае чем выше номер зоны, тем меньше значения параметров электромагнитных полей, токов напряжений в пространстве зоны.
