Гидроклапан прямого действия - гидроклапан, в котором площадь проходного окна изменяется ппд непосредственным воздействием потока рабочей жидкости на запорно-регулирующий элемент.

Гидроклапан непрямого действия - гидроклапан, в котором изменение величины проходного окна вызывается воздействием потока рабочей жидкости на вспомогательный запорно-регулирующий элемент.

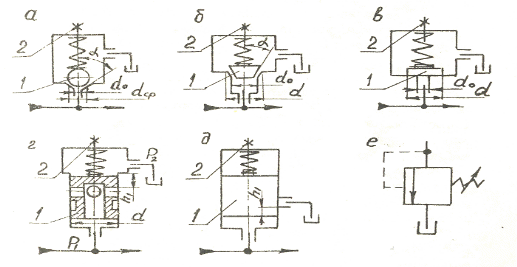

Рис. 3.1. Схемы предохранительных клапанов прямого действия:

а - с шариковым запорно-регулирующим элементом; б - с коническим; в - с тарельчатым;

г - с золотниковым; д - с плунжерным запорно-регулирующим элементом; е - условное обозначение;

1 - запорно-регулирующий элемент; 2 - регулирующий винт

Гидродроссели

Гидродроссель – регулирующий гидроаппарат, ограничивающий расход жидкости в зависимости от величины перепада давлений в подводимосм и отводимом потоках рабочей жидкости. По сути это местное регулируемое и нерегулируемое гидравлическое сопротивление, устанавливаемое на пути течения жидкости, обеспечивающее желаемую связь между расходом и перепадом давления в дросселе.

Все дроссели разделяют на нерегулируемые и регулируемые. В нерегулируемых дросселях число рабочих окон и их геометрические размеры неизменны. В регулируемых дросселях геометрические размеры рабочих окон можно изменять.

По функциональному признаку дроссели разделяют на линейные и нелинейные.

В линейных дросселях потеря давления обусловлена преимущественно вязкостным сопротивлением дроссельного рабочего окна потоку жидкости. Эти дроссели характеризуются малым сечением рабочих окон и большой их длиной, ламинарным режимом течения жидкости. Потеря давления в таких дросселях пропорциональна скорости течения жидкости в первой степени.

В нелинейных дросселях потеря давления обусловлена деформацией потока жидкости и вихреобразованием, вызванными малыми длинами каналов, образующих рабочие окна. В такого типа дросселях потери давления пропорциональны квадрату скорости потока жидкости, поэтому эти дроссели называют иногда квадратичными. Режим течения падкости в них турбулентный.

Регуляторы потока

Регулятор потока – регулирующий гидроаппарат, предназначенный для поддержания заданного расхода жидкости вне зависимости от величины перепада давления в подводимом и отводимом потоках рабочей жидкости.

Регулятор потока используется в гидроприводах горных машин для поддержания постоянной скорости выходного звена гидродвигателя независимой от изменения нагрузки на нем.

Схема регулятора потока представлена на рис. 3.10.

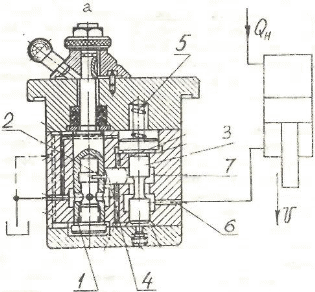

Рис. 3.10. Регулятор потока:

а - схема; б - условное обозначение на гидросхемах;

1 - щелевой гидродроссель; 2 - расходное окно дросселя (щель); 3 - редукционный клапан; 4 - окно входа жидкости в дроссель; 5 - пружина; 6 - входное отверстие; 7 - расходное окно редукционного клапана.
