нженерная графика (2 и 4 семестры) Рубежный контроль № 1

II семестр

Для всех факультетов (кроме ИУ1-21Б, ИУ3, ИУ4, ИУ5, ИУ8)

Тема "Резьба"

Темы для подготовки:

1. Термины и определения резьбы. ГОСТ 11708-82

2. Изображение резьбы. ГОСТ 2.311-68

• правила изображения резьбы;

• вычертить изображение стержня и отверстия с резьбой;

• нанести обозначение резьбы;

• изобразить резьбу с проточкой и фаской, задать размер длины.

1. Обозначение стандартных резьб.

• метрической

• трубной цилиндрической

• трубной конической

• трапецеидальной

• упорной

Вопросы для подготовки:

1. Что называется резьбой?

2. Какие виды соединений образуют с помощью резьбы?

3. Дайте определение профиля резьбы, шага резьбы, хода резьбы, номинального диаметра резьбы, правой и левой резьбы.

4. Какая из резьб: S80x10; G11/2; R1/2; Tr30x3; M20 – является метрической? конической дюймовой? упорной? трубной цилиндрической? трапецеидальной?

5. Какая из резьб: M64xPh6P2; Tr14x2; S40x6(P3) – является однозаходной? двухзаходной? трехзаходной?

6. Сформулируйте общее правило при вычерчивании изображений резьбы.

7. Какой линией изображают границу резьбы с полным профилем?

8. Как изображают невидимую резьбу?

9. Как обозначают левую резьбу?

10. Какой диаметр метрической резьбы (наружный, средний, внутренний) является номинальным?

11. Почему в обозначении мелкой метрической резьбы обязательно указывают значение шага резьбы?

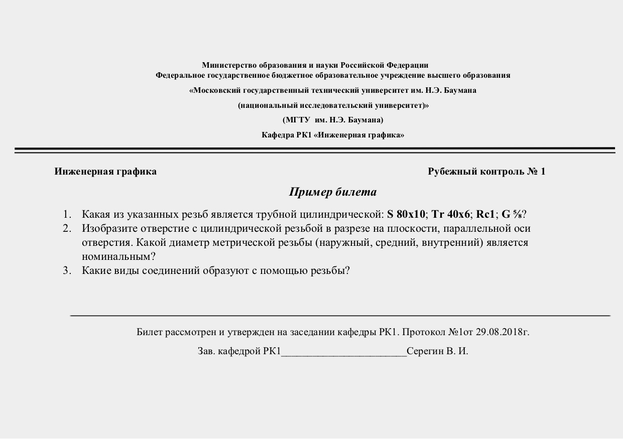

Пример билета

Для специальностей факультета ИУ:

ИУ1-21Б, ИУ3, ИУ4, ИУ5, ИУ8

для групп, выполняющих эскизы деталей

Тема "ЕСКД"

ГОСТ 2.301-68 Форматы

ГОСТ 2.302- 68 Масштабы

ГОСТ 2.303-68 Линии

ГОСТ 2.304-81 Шрифты чертежные

ГОСТ 2.305-2008 Изображения - виды, разрезы, сечения

ГОСТ 2.306-68 Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.307-2011 Нанесение размеров

1. Форматы. Обозначения и размеры сторон основных форматов.

2. Масштабы. Определение. Ряды масштабов уменьшения и увеличения. Выбор масштаба изображений на чертеже.

3. Линии. Назначение и начертание типов линий, применяемых на чертежах.

4. Шрифты чертежные.

5. Изображения - виды, разрезы, сечения. Определения. Обозначения. Требования к главному изображению на чертеже. Условности и упрощения при выполнении изображений. Обозначение развернутого изображения. Изображение линий перехода одной поверхности в другую.

6. Графическое обозначение материалов деталей на чертежах.

7. Нанесение размеров. Основные требования. Правила нанесения линейных и угловых размеров, размеров радиуса, диаметра, квадрата, сферы, конусности, уклона. Нанесение справочных размеров. Случаи нанесения размеров с обрывом размерной линии.

8. Виды изделий. Виды конструкторских документов - чертеж детали. Последовательность выполнения эскиза детали.

Пример билета

IV семестр

все специальности

Темы для подготовки:

1. Форматы. Обозначение и размеры сторон основных форматов. Где располагаются основные надписи чертежей на листах различных форматов, и какими линиями они выполняются?

2. Дайте определение масштаба. Масштабы натуральной величины, уменьшения и увеличения. Из каких соображений выбирается масштаб изображений на чертеже?

3. Изображения – виды, разрезы, сечения. Определения. Обозначения. Условности и упрощения при выполнении изображений.

4. Нанесение размеров. Основные требования. Правила нанесения линейных и угловых размеров, размеров радиуса, диаметра, квадрата, сферы, конусности, уклона. Случаи нанесения размеров с обрывом размерной линии.

5. Виды изделий. Какие виды изделий устанавливает стандарт?

6. Какой конструкторский документ называется чертежом детали?

7. Групповой конструкторский документ. Как оформляют групповой чертеж деталей?

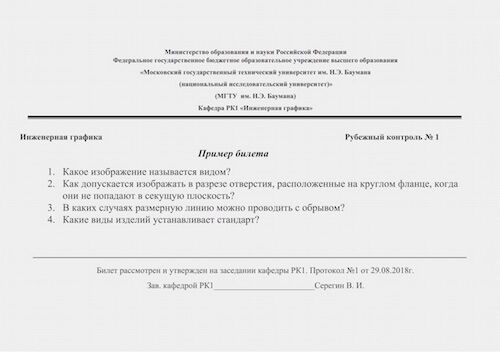

Пример билета
