Инженерная графика (2 и 4 семестры). Рубежный контроль № 2

II семестр

Для специальностей всех факультетов, кроме ИУ1-21Б, ИУ3, ИУ4, ИУ5, ИУ8
Для специальностей факультета Э5-21, Э9

"ЕСКД. Эскизы деталей. Резьба"

Темы для подготовки:

I. Вопросы по ЕСКД

1. Какие виды изделий устанавливает стандарт?

2. Какое изделие называется деталью?

3. Какой конструкторский документ называется чертежом детали?

4. Какой конструкторский документ является основным для деталей?

5. Какие требования предъявляют к выбору главного изображения? количества и содержания изображений детали? масштаба изображений? формата листа чертежа?

6. Какие правила применяют для уменьшения количества изображений детали на чертеже?

7. Какой линией показывают плавный переход от одной поверхности к другой при выполнении изображений детали (например, литой)?

8. Как показывают на разрезе тонкие стенки типа ребер жесткости, если секущая плоскость направлена вдоль их длинной стороны?

9. Как изображают в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость?

10. Что такое уклон и как он обозначается на чертеже?

11. Что такое конусность и как она обозначается на чертеже?

12. Какие размеры на чертеже называются справочными?

II. Графическое изображение резьбы. Выход резьбы.

III. Обозначение резьбы

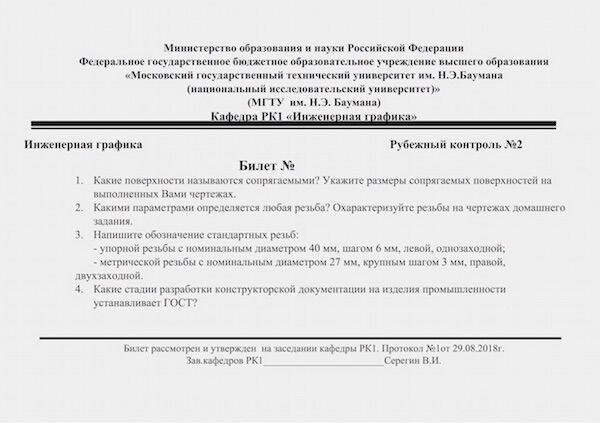

Пример билета

Для специальностей факультета ИУ1-21Б, ИУ3, ИУ4, ИУ5, ИУ8

"Резьба. Изображения. Термины и определения. Стандартные резьбы и их обозначения",

Темы для подготовки:

1. Термины и определения резьбы. ГОСТ 11708-82

2. Изображение резьбы. ГОСТ 2.311-68

• правила изображения резьбы;

• вычертить изображение стержня и отверстия с резьбой; граница резьбы;

• нанести обозначение резьбы;

• изобразить резьбу с проточкой и фаской, задать размер длины.

1. Обозначение стандартных резьб.

• метрической

• трубной цилиндрической

• трубной конической

• трапецеидальной

• упорной

Вопросы для подготовки:

1. Что называется резьбой?

2. Какие виды соединений образуют с помощью резьбы?

3. Дайте определение профиля резьбы, шага резьбы, хода резьбы, номинального диаметра резьбы, правой и левой резьбы.

4. Какая из резьб: S80x10; G11/2; R1/2; Tr30x3; M20 – является метрической? конической дюймовой? упорной? трубной цилиндрической? трапецеидальной?

5. Какая из резьб: M64xPh6P2; Tr14x2; S40x6(P3) – является однозаходной? двухзаходной? трехзаходной?

6. Сформулируйте общее правило при вычерчивании изображений резьбы.

7. Какой линией изображают границу резьбы с полным профилем?

8. Как изображают невидимую резьбу?

9. Как обозначают левую резьбу?

10. Какой диаметр метрической резьбы (наружный, средний, внутренний) является номинальным?

11. Почему в обозначении мелкой метрической резьбы обязательно указывают значение шага резьбы?

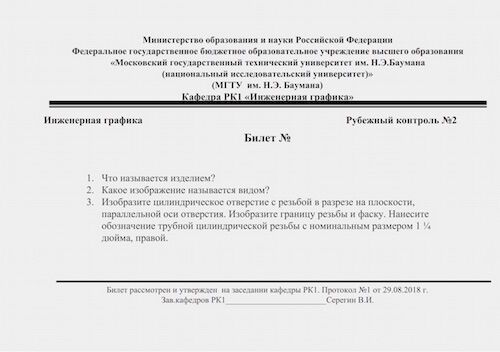

Пример билета

Для специальностей факультета Э (кроме Э5-21, Э9)

"Эскизы деталей сборочной единицы"
(графическое задание, принести лист клетчатой бумаги А3)

Темы для подготовки:

I. Вопросы по ЕСКД

1. Какие виды изделий устанавливает стандарт?

2. Какое изделие называется деталью?

3. Какой конструкторский документ называется чертежом детали?

4. Какой конструкторский документ является основным для деталей?

5. Какие требования предъявляют к выбору главного изображения? количества и содержания изображений детали? масштаба изображений? формата листа чертежа?

6. Какие правила применяют для уменьшения количества изображений детали на чертеже?

7. Какой линией показывают плавный переход от одной поверхности к другой при выполнении изображений детали (например, литой)?

8. Как показывают на разрезе тонкие стенки типа ребер жесткости, если секущая плоскость направлена вдоль их длинной стороны?

9. Как изображают в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость?

10. Что такое уклон и как он обозначается на чертеже?

11. Что такое конусность и как она обозначается на чертеже?

12. Какие размеры на чертеже называются справочными?

II. Графическое изображение резьбы
III. Обозначение резьбы

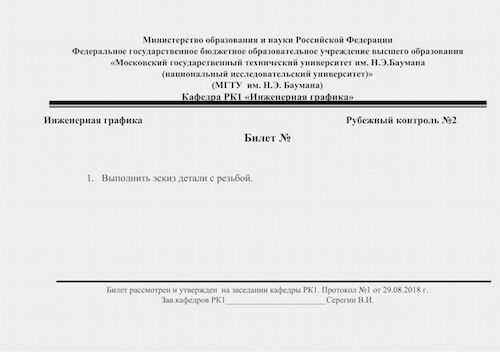

Пример билета

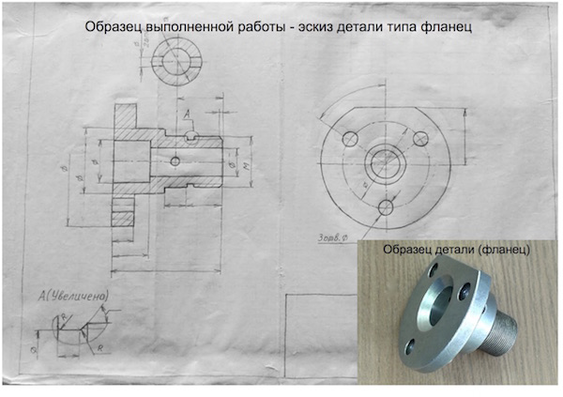

Пример выполненной работы

IV семестр

все специальности

Темы для подготовки:

ГОСТ 2.101-68 ЕСКД. Виды изделий.

ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов.

ГОСТ 2.103-68 ЕСКД. Стадии разработки.

ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.

ГОСТ 2.307-2011 ЕСКД. Нанесение размеров и предельных отклонений.

Основные параметры резьбы. ГОСТ 11708-82 Резьба. Термины и определения.

Правила изображения и обозначения резьбы на чертежах. ГОСТ 2.311-68. ЕСКД. Изображение резьбы.

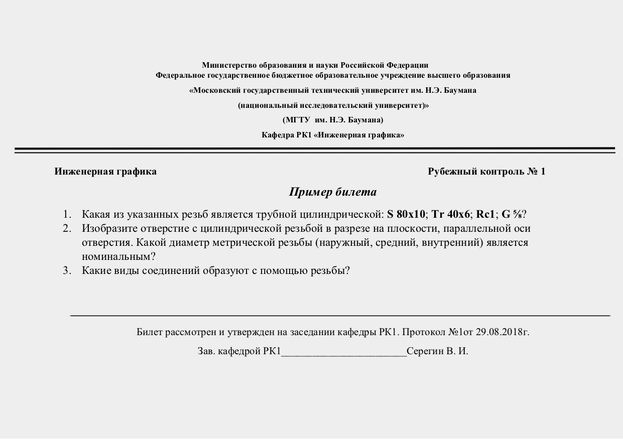

Пример билета
