Московский государственный технический университет имени Н. Э. Баумана

Кафедра электротехники и промышленной электроники

Домашнее задание № 2

по курсу «Электротехника и электроника»

на тему «Расчет линейных цепей синусоидального тока»

Вариант №: 21

Выполнил: Щербаков А.В.

Группа: Э7-62

Дата сдачи работы на проверку: 08.05.2021

e-mail: schav18ea378@student.bmstu.ru

Проверил: Восторгина Е.С.

Москва, 2021 год

Вариант
21	2	j6	2	5	120

Пункт 1. Построение схемы (4 схема):

Пункт 2. Расчет числа ветвей, узлов, независимых контуров

Ветви	Узлы	Независимые контуры
4	3	3

Пункт 3. Законы Кирхгофа

Уравнения по 1 закону Кирхгофа:

Уравнения по 2 закону Кирхгофа (направления обхода обозначены зелеными стрелками)

Пункт 4. Метод эквивалентных преобразований:

Цепь имеет индуктивный характер, так как комплексная часть сопротивления положительна.

Пункт 5. Определение токов в ветвях методом эквивалентных преобразований:

Ток в эквивалентной цепи определим по закону Ома:

Остальные токи получим из ранее написанных законов Кирхгофа (в расчетах использован MathCAD):

Алгебраическая форма:

Показательная форма:

Временная форма:

Для текущего момента времени:

Пункт 6. Баланс мощностей:

•




Погрешность:

Коэффициент мощности цепи:

Пункт 7. Напряжения на элементах, векторные диаграммы токов и напряжений:

Векторная диаграмма:

Угол между током и напряжением:

Определение напряжений на элементах цепи:

Пункт 8. Показания приборов:

Показания на амперметре:

Показания на вольтметре:

Показания на ваттметре:

Пункт 9. Схема замещения:

Поскольку цепь имеет индуктивный характер, то схема замещения будет представлять собой последовательно соединенные резистор и катушку.

Согласно ГОСТ частота

Расчет индуктивности катушки:

Схема замещения:

Пункт 10. Резонанс напряжений:

Условие резонанса напряжений: , исходя из него, емкость добавляемого конденсатора:

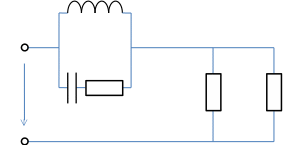

Схема для резонанса напряжений:

Ток:

Напряжения:

,

Векторная диаграмма:

Пункт 11. Резонанс токов:

Условие резонанса токов: разность реактивных проводимостей параллельных ветвей равна нулю.

Реактивная проводимость ветви:

, , Выбрано реактивное сопротивление

Ток:

Напряжения:

Векторная диаграмма:

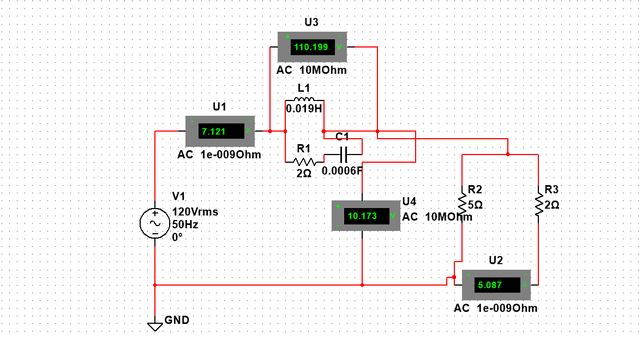

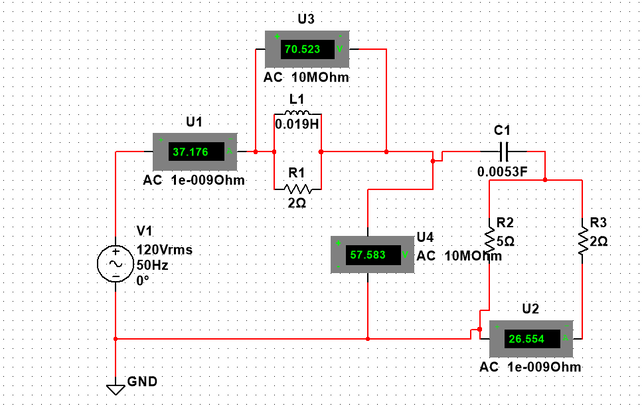

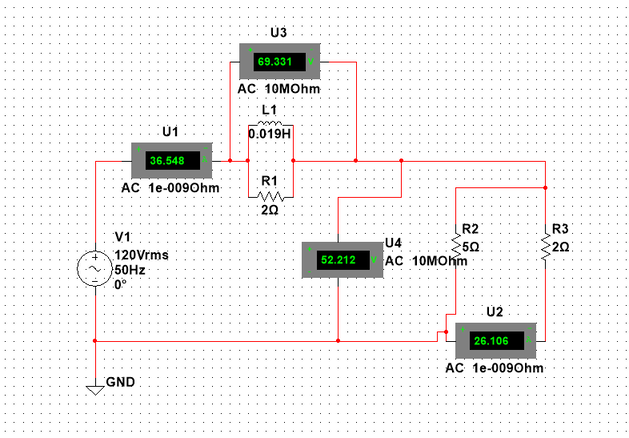

Пункт 12. Построение в MULTISIM:
