Экспериментальная проверка теории косого изгиба
Цели работы:
-
Определение величины и направления прогиба при косом и плоском изгибах
-
Сравнить теоретические и экспериментальные данные
Материалы и оборудование: балка, экспериментальная установка, карандаш, миллиметровая бумага, экран, транспортир.
Теория
Деформация, при которой силы, действующие перпендикулярно оси балки, не лежат в ее главной плоскости, называется косым изгибом.
Возможен плоский косой изгиб, когда внешние силы лежат в одной (силовой) плоскости, и пространственный, когда внешние силы расположены произвольно. В данной работе исследуется плоский косой изгиб.
По принципу независимости действия сил можно определить в любом сечении составляющие каждого прогиба, в данном случае fx и fy. Аналитически это удобнее проделать по способу Верещагина.
В работе опытным путем определяются вертикальные и горизонтальные перемещения fв и fг. Полный прогиб является геометрической суммой прогибов по любым взаимно перпендикулярным направлениям

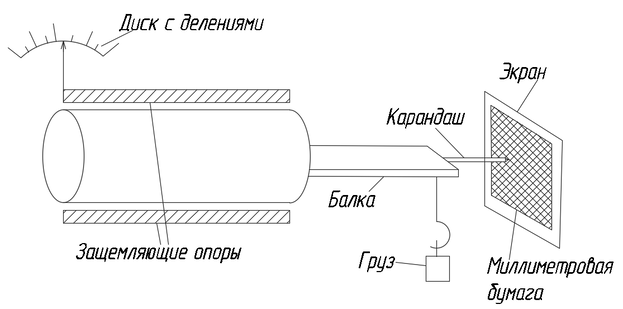

Схема экспериментальной установки
Материал балки: Сталь, форма (прямоугольник, уголок).
Данные:
-
Модуль упругости E=2*105 Мпа
-
H = 1,95 см
-
B = 0,95 см
-
F = 30 Н
-
L = 100 см
-
Моменты инерции: Jz =
![]()
Jy = ![]()
Jy =
Журнал наблюдений 1 опыт
| Значение угла | 0о | 90о | 45о | |||||
| Расположение сечения, направление прогибов |
|
|
| |||||
| Составляющая напряжения Fy | 30 | 0 | 21 | |||||
| Составляющая напряжения Fz | 0 | 30 | 21 | |||||
| Прогибы мм | Fy | 8,5 | 0 | 5,9 | ||||
| Fz | 0 | 35,8 | 25,1 | |||||
| F | 8,5 | 35,8 | 26 | |||||
| Прогибы из опыта | 9 | 35 | 25 | |||||
| Угол | расчетный | 0 | 0 | 31,7 | ||||
| Из опыта | 0 | 0 | 34 | |||||
Погрешность
Журнал наблюдений 2 опыт
| Значение угла | 0о | 90о | 45о | ||
| Расположение сечения, направление прогибов |
|
|
| ||
| Составляющая напряжения Fy | 30 | 0 | 21 | ||
| Составляющая напряжения Fz | 0 | 30 | 21 | ||
| Прогибы мм | Fy | 7,9 | 0 | 5,6 | |
| Fz | 0 | 29,4 | 20,6 | ||
| F | 7,9 | 29,4 | 22 | ||
| Прогибы из опыта | 8 | 29 | 30 | ||
| Угол | расчетный | 0 | 0 | 30 | |
| Из опыта | 0 | 0 | 39 | ||
Погрешность
Вывод: При косом изгибе балки расчетные прогибы и напряжения с достаточной для инженерных приложений точностью соответствуют полученным экспериментальным данным.
